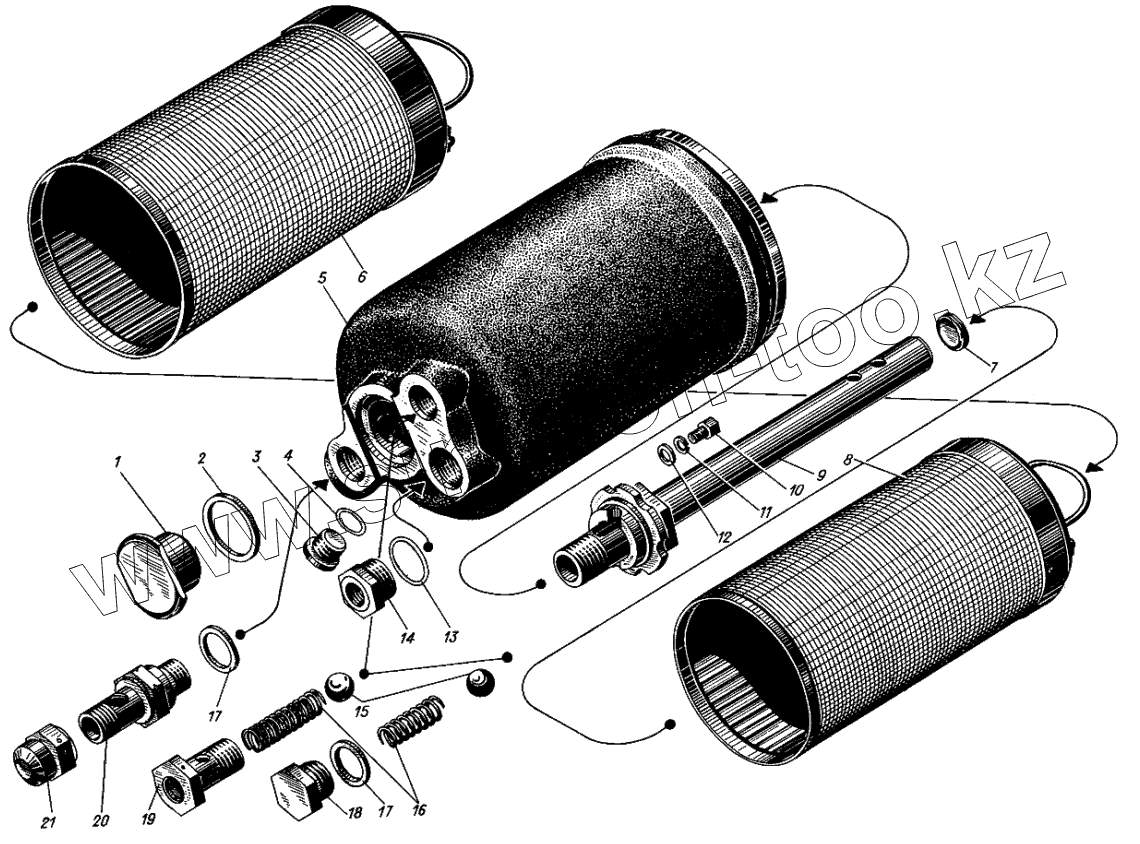

Каталог запасных частей к технике: Барнаултрансмаш Дизели Д6С1. Масляный фильтр (для дизелей, выпущенных до 1977г.)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
сб.513-00-15
1
2
3
4
5
5
6
7
8
9
10
11
12
13
14
15
15
16
16
17
17
18
19
19
20
21
Позиция на иллюстрации Заводской номер детали Название детали
сб.513-00-15 сб.513-00-15 Фильтр масляный "МАФ"
1 413-27 Штуцер
2 413-28 Прокладка
3 413-25 Заглушка
4 355-08 Кольцо уплотнительное 18х24
5 413-122-2 Корпус фильтра
5 сб.513-115-5 Корпус фильтра в сборе
6 сб.413-04 Щелевая секция первая
7 413-29 Заглушка
8 сб.413-05 Щелевая секция вторая
9 сб.413-121-2 Стержень фильтра
10 3313-162 Винт стопорный
11 353-24 Шайба пружинная 8Т
12 353-05-1 Шайба чистая 8
13 412-76А Прокладка
14 3312-104 Втулка
15 413-112 Шарик 16мм
15 313-70-1 Шарик 19,05мм
16 513-65 Пружина
16 413-133 Пружина редукционного клапана
17 413-94А Прокладка
18 413-132 Корпус клапана
19 513-13-3 Зажим
19 513-13-2 Корпус клапана
20 513-127 Штуцер
21 412-35 Гайка глухая
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
