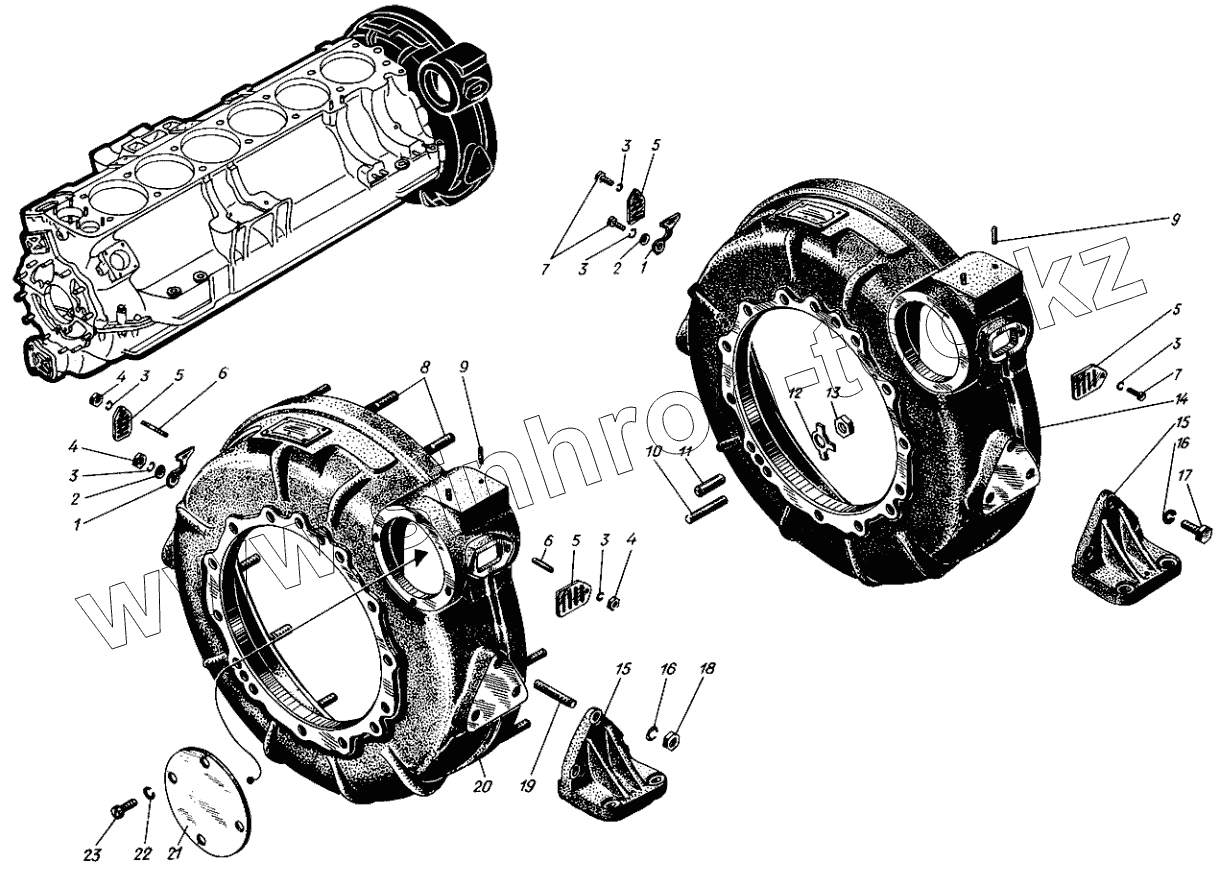

Каталог запасных частей к технике: Барнаултрансмаш Дизели Д6С1. Кожух маховика
1
1
1
1
2
2
3
3
3
3
3
3
4
4
4
5
5
5
5
6
6
7
7
8
9
9
10
11
12
13
14
15
15
16
16
17
17
18
19
20
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1201-15-3 | Указатель | |
| 1 | 501-15-6 | Указатель | |
| 2 | 353-05-1 | Шайба чистая 8 | |
| 3 | 353-24 | Шайба пружинная 8Т | |
| 4 | 351-02 | Гайка М8 | |
| 5 | 501-125-2 | Щиток кожуха маховика | |
| 6 | 550-110 | Шпилька М8х28 | |
| 7 | 556-05 | Болт М8х16 | |
| 8 | 550-05 | Шпилька М12х65 | |
| 9 | 550-101 | Шпилька М6х26 | |
| 10 | 550-03 | Шпилька М14х78 | |
| 11 | 552-10 | Штифт цилиндрический 20х45 | |
| 12 | 553-32 | Шайба стопорная 15 | |
| 13 | 551-03 | Гайка М14 | |
| 14 | сб.501-22-13 | Кожух маховика | |
| 15 | 1201-130-1 | Опора дизеля задняя | |
| 16 | 353-29 | Шайба пружинная 18Н | |
| 17 | У33-01-47 | Болт М18х35 | |
| 17 | 556-57 | Болт М18х48 | |
| 18 | 330-341 | Гайка М18 | |
| 19 | 550-48 | Шпилька М18х64 | |
| 20 | сб.501-22-12 | Кожух маховика | |
| 20 | сб.501-22-15 | Кожух маховика | |
| 21 | 501-117-60 | Крышка | |
| 22 | 353-23 | Шайба пружинная 6Т | |
| 23 | 356-84 | Болт М6х20 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
