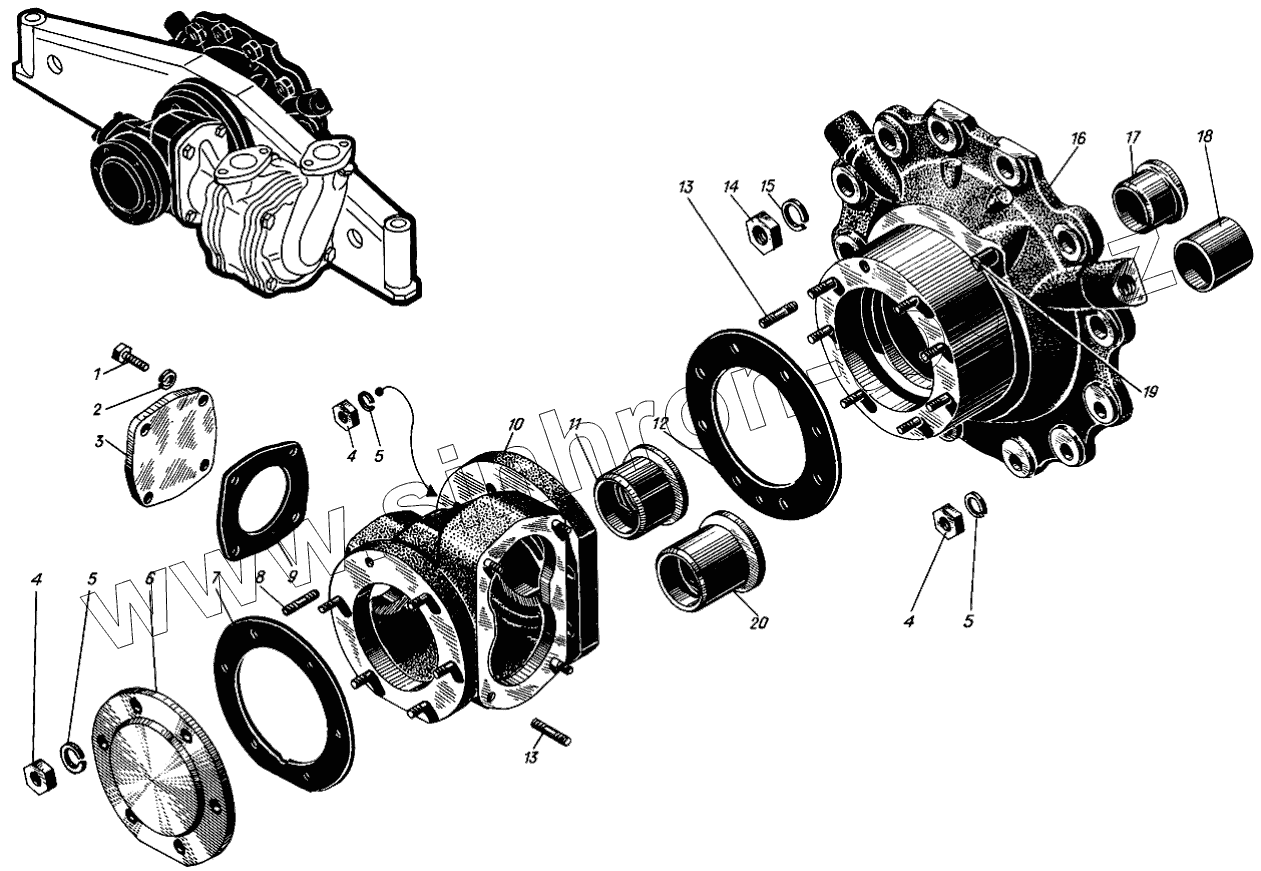

Каталог запасных частей к технике: Барнаултрансмаш Дизели Д6С1. Корпус привода насоса забортной воды
сб.584Л-02-1
сб.524-02-1
сб.584-02
1
2
3
4
4
4
5
5
5
6
7
8
9
10
10
11
12
13
13
14
15
16
16
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| сб.584Л-02-1 | сб.584Л-02-1 | Корпус привода насоса забортной воды | |
| сб.524-02-1 | сб.524-02-1 | Корпус привода насоса забортной воды | |
| сб.584-02 | сб.584-02 | Корпус привода насоса забортной воды | |
| 1 | 556-07 | Болт М8х22 | |
| 2 | 353-24 | Шайба пружинная 8Т | |
| 3 | 524-39 | Крышка | |
| 4 | 351-50 | Гайка М10 | |
| 5 | 353-26 | Шайба пружинная 10Т | |
| 6 | 524-37-2 | Крышка | |
| 7 | 524-38-1 | Прокладка | |
| 8 | 550-119 | Шпилька М10х42 | |
| 9 | 524-40 | Прокладка | |
| 10 | 584-11 | Корпус привода | |
| 10 | 524-11-1 | Корпус привода | |
| 11 | 584-13 | Втулка | |
| 12 | 514-37 | Прокладка | |
| 13 | 550-118 | Шпилька М10х48 | |
| 14 | 551-03 | Гайка М14 | |
| 15 | 353-28 | Шайба пружинная 14Н | |
| 16 | 524-12-1 | Опора передняя | |
| 16 | 524-12-2-01 | Опора передняя | |
| 16 | 584Л-12 | Опора передняя | |
| 17 | 514-33 | Втулка | |
| 18 | 584Л-75 | Втулка | |
| 19 | 552-04 | Штифт цилиндрический 12х30 | |
| 20 | 524-13 | Втулка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
