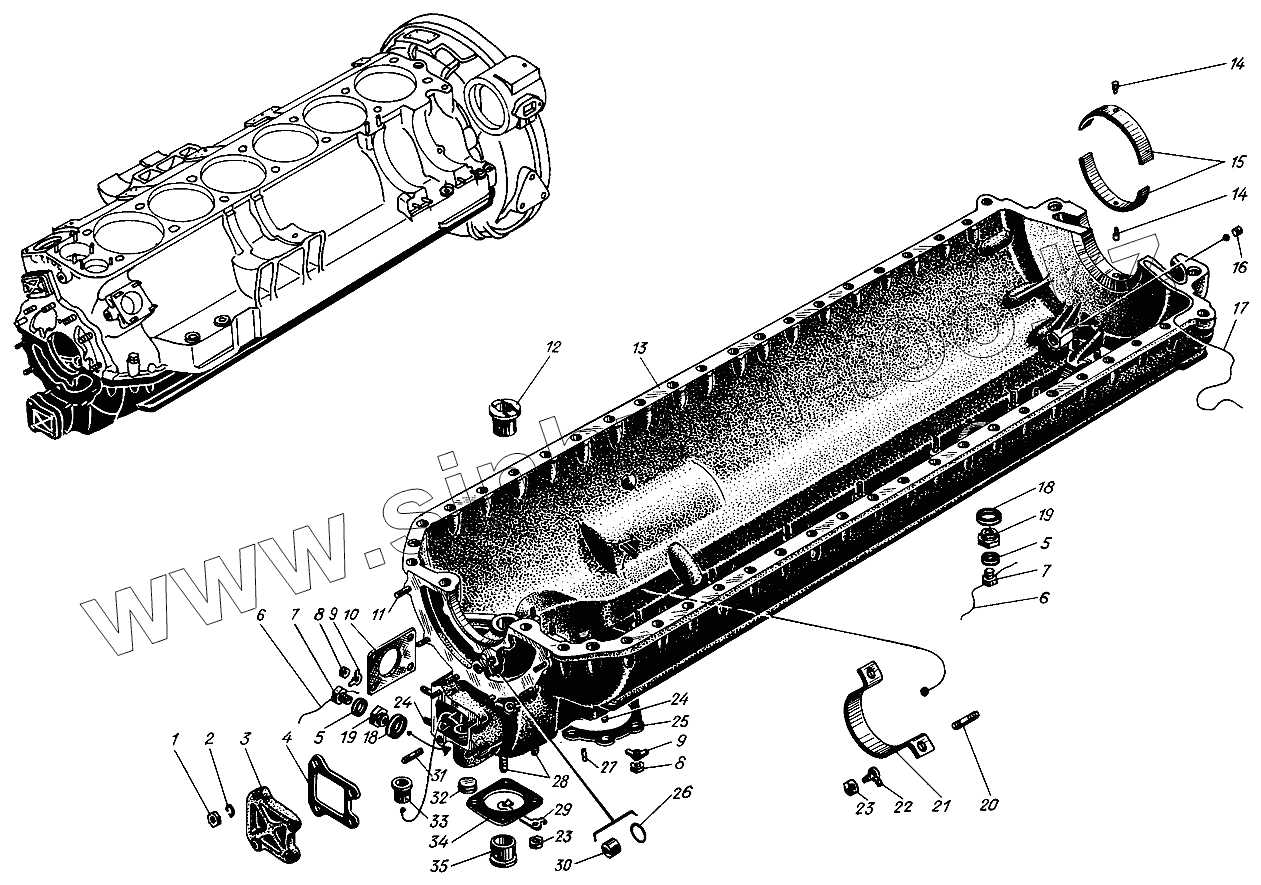

Каталог запасных частей к технике: Барнаултрансмаш Дизели Д6С1. Картер нижний
1
2
3
4
5
5
6
6
7
7
8
8
9
9
10
11
12
12
13
13
14
14
15
15
16
17
18
18
19
19
20
21
22
23
23
24
24
25
26
27
28
29
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 351-06 | Гайка М6 | |
| 2 | 353-23 | Шайба пружинная 6Т | |
| 3 | 302-40-1 | Крышка люка | |
| 4 | 302-57 | Прокладка | |
| 5 | 535-73 | Шайба 18 | |
| 6 | 354-22 | Проволока стопорная | |
| 7 | 501-171 | Пробка | |
| 8 | 351-02 | Гайка М8 | |
| 9 | 353-16-1 | Шайба стопорная 8 | |
| 10 | 302-55-1 | Прокладка | |
| 11 | 550-120 | Шпилька М10х32 | |
| 12 | 302-11-3 | Втулка | |
| 12 | 502-11 | Втулка | |
| 13 | 502-06-7 | Картер нижний | |
| 13 | 502-06-10 | Картер нижний | |
| 14 | 501-101-1 | Стопор | |
| 15 | 501-99/100-1 | Вкладыши уплотнения коленчатого вала | |
| 15 | 501-99/100-2 | Вкладыши уплотнения коленчатого вала | |
| 16 | 502-72 | Заглушка | |
| 17 | 502-70 | Нитка уплотнения | |
| 18 | 355-10 | Кольцо уплотнительное 24х30 | |
| 19 | 327-24-1 | Штуцер | |
| 20 | 350-41-1 | Шпилька М9х38 | |
| 21 | 501-170 | Лента | |
| 22 | 353-21 | Шайба стопорная 9 | |
| 23 | 351-08 | Гайка М9 | |
| 24 | 550-102 | Шпилька М8х40 | |
| 25 | 302-67 | Прокладка | |
| 26 | 301-161А | Кольцо уплотнительное | |
| 27 | 352-26 | Штифт цилиндрический 6х14 | |
| 28 | 350-06 | Шпилька М9х48 | |
| 29 | 353-35 | Шайба стопорная 9 | |
| 30 | 301-160-4 | Жиклер | |
| 31 | 550-103 | Шпилька М6х32 | |
| 32 | 302-110А | Заглушка | |
| 33 | 302-14-2А | Втулка | |
| 34 | 302-66 | Прокладка | |
| 35 | 302-08-4 | Втулка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
