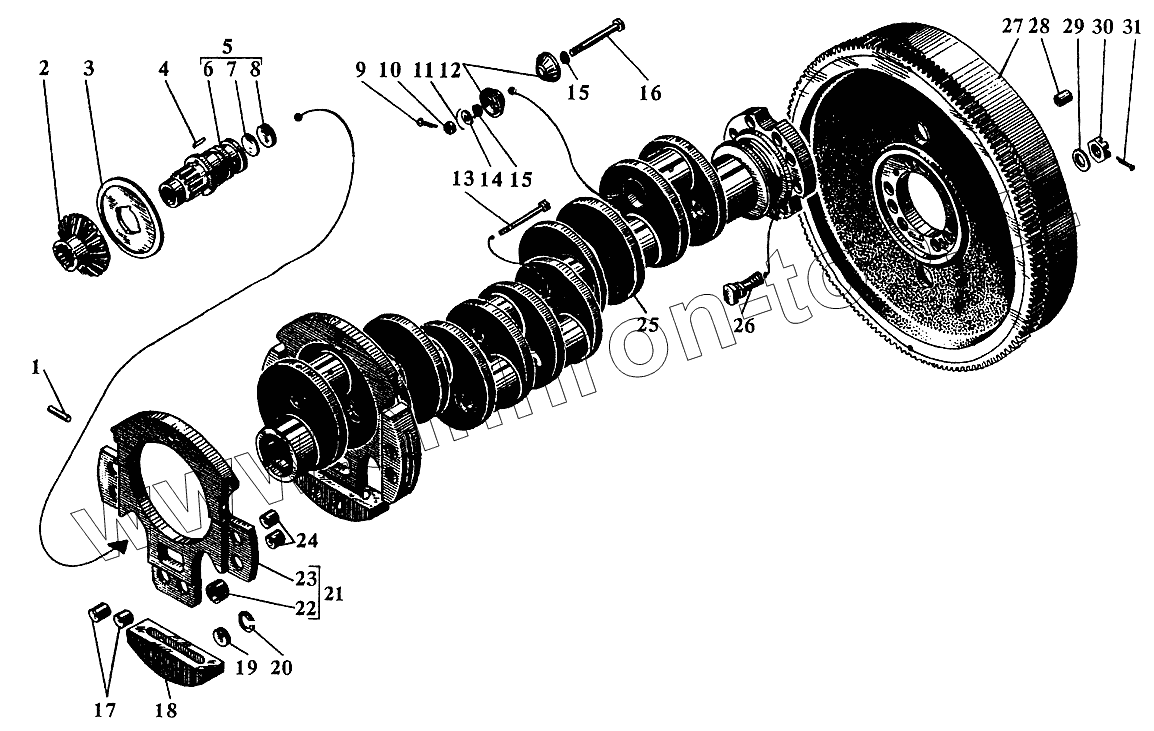

Каталог запасных частей к технике: Барнаултрансмаш Дизели Д12С2. Вал коленчатый
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1205Т-203 | Штифт | |
| 2 | 305-17А | Шестерня коленчатого вала | |
| 3 | 305-18-2 | Кольцо упорное | |
| 4 | 352-47 | Штифт цилиндрический 5х24 | |
| 5 | сб.1205-04 | Хвостовик коленчатого вала | |
| 6 | 1205-07 | Хвостовик коленчатого вала | |
| 7 | 305-53 | Прокладка | |
| 8 | 305-52 | Заглушка | |
| 9 | 354-12 | Шплинт разводной 2х20 | |
| 10 | 305-45-1 | Гайка | |
| 11 | 305-44-1 | Подмотка | |
| 12 | 505-08 | Заглушка коренной и шатунной шеек | |
| 13 | 305-11 | Болт заглушек коренной шейки | |
| 14 | 353-05-1 | Шайба чистая 8 | |
| 15 | 305-13 | Прокладка | |
| 16 | 305-10 | Болт заглушек шатунной шейки | |
| 17 | 1205-161-11 | Палец антивибратора | |
| 18 | 1205-200-3 | Груз | |
| 19 | 1205-201-1 | Заглушка | |
| 20 | 1205-205 | Кольцо | |
| 21 | сб.1205-05 | Поводок антивибратора | |
| 22 | 1205-13 | Втулка | |
| 23 | 1205-158-13 | Поводок антивибратора | |
| 24 | 1205-155-11 | Палец антивибратора | |
| 25 | сб.1205-01-25 | Вал коленчатый с маховиком | |
| 26 | 505-68-3 | Болт маховика | |
| 27 | сб.1205-02-5 | Маховик | |
| 28 | 552-05 | Штифт цилиндрический 20х45 | |
| 29 | 402-45 | Шайба | |
| 30 | 505-74-1 | Гайка болта маховика | |
| 31 | 354-15 | Шплинт разводной 3,2х25 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
