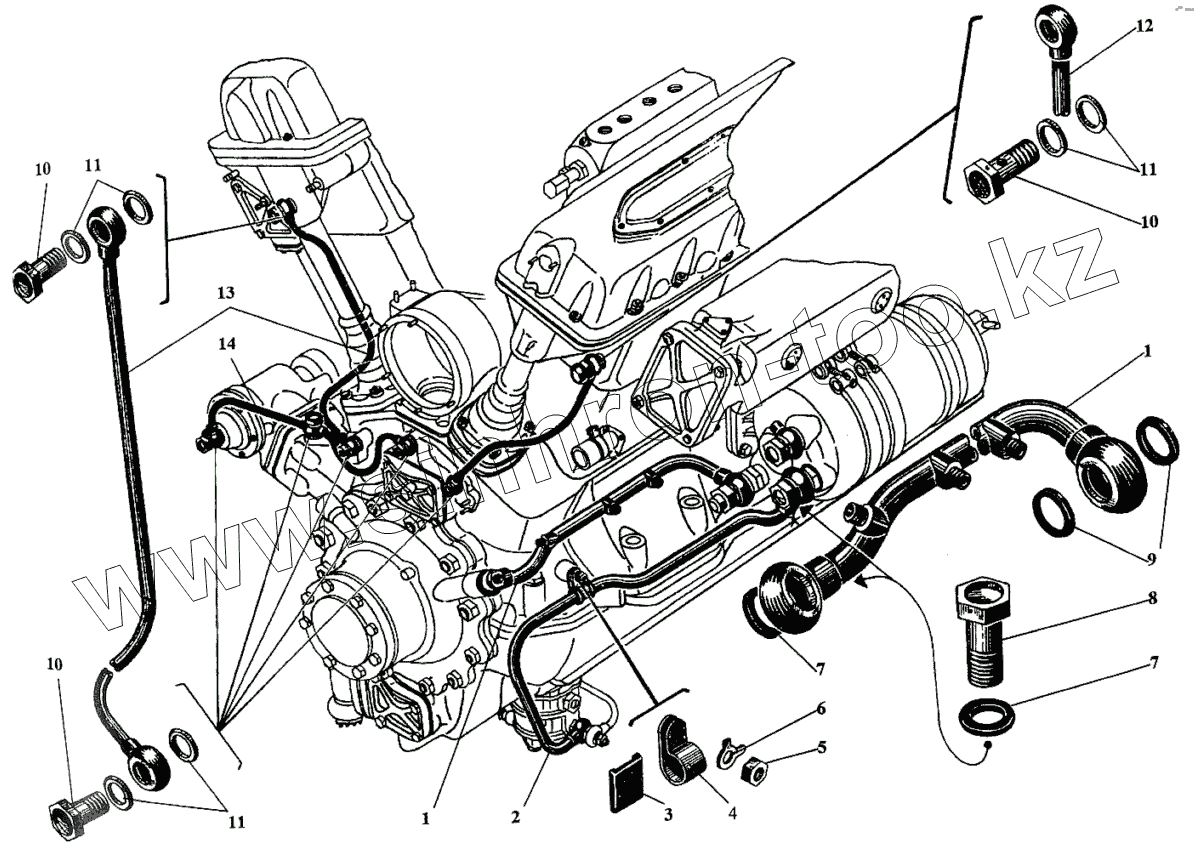

Каталог запасных частей к технике: Барнаултрансмаш Дизели Д12С2. Трубопровод масляный
1
1
2
3
4
5
6
7
7
8
9
10
10
10
11
11
11
12
13
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | сб.1220-01-26 | Труба от фильтра к картеру | |
| 2 | сб.1220-02-12-01 | Труба от масляного насоса к фильтру | |
| 3 | 420-149-3 | Прокладка | |
| 4 | 320-86 | Хомут подвесной | |
| 5 | 351-02 | Гайка М8 | |
| 6 | 353-16-1 | Шайба стопорная 8 | |
| 7 | 20-55-13Б | Кольцо уплотнительное | |
| 8 | 320-63-1 | Зажим | |
| 9 | 413-94А | Прокладка | |
| 10 | 320-37 | Зажим | |
| 11 | 355-06 | Кольцо уплотнительное 12х16 | |
| 12 | сб.1220-32 | Трубка подвода масла к распредвалам правая | |
| 13 | сб.1220-33-1 | Трубка подвода масла к распредвалам левая | |
| 14 | сб.1220-06 | Трубка подвода масла к приводу генератора |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
