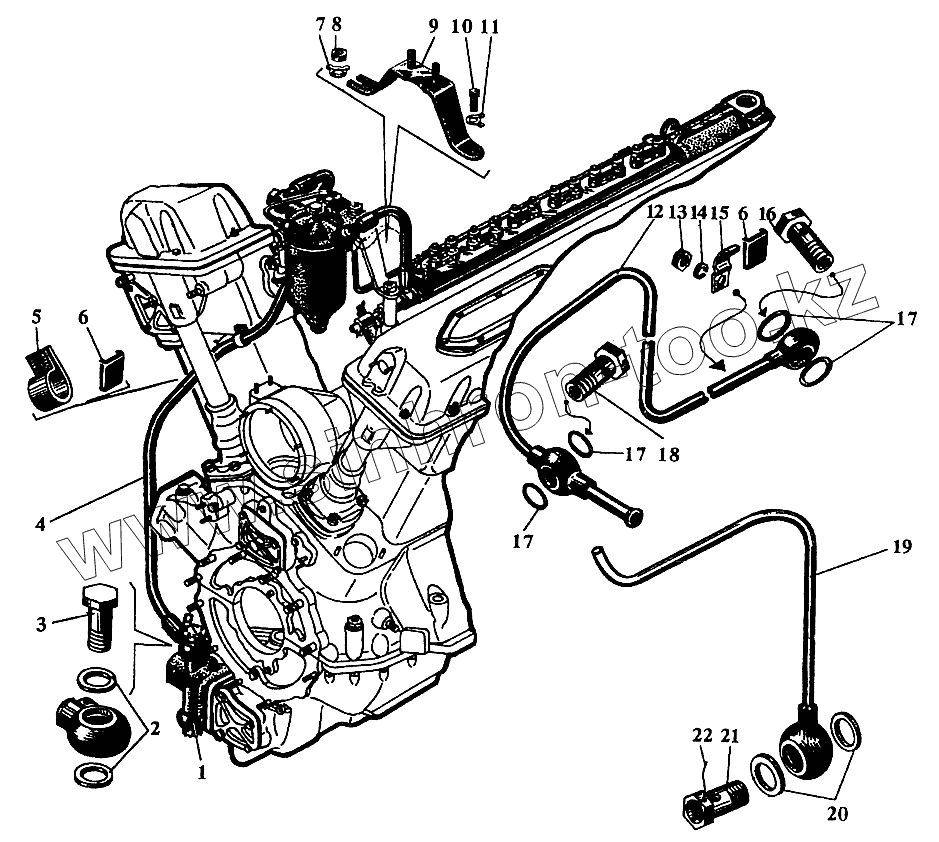

Каталог запасных частей к технике: Барнаултрансмаш Дизели Д12С2. Топливный трубопровод низкого давления
1
2
3
4
5
6
6
7
8
9
10
11
12
13
14
15
16
17
17
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | сб.532-00 | Топливоподкачивающий насос | |
| 2 | 535-73 | Шайба 18 | |
| 3 | 535-87 | Зажим | |
| 4 | сб.1235-09-30-01 | Труба | |
| 5 | У33-22-23 | Хомут | |
| 6 | 3335-38-5 | Прокладка | |
| 7 | 353-20 | Шайба стопорная 12 | |
| 8 | 351-09 | Гайка М12 | |
| 9 | сб.1235-06 | Кронштейн топливного фильтра | |
| 10 | 356-67А | Болт М10х20 | |
| 11 | 353-15 | Шайба стопорная 11 | |
| 12 | сб.1235-01-36 | Трубка выпуска воздуха | |
| 13 | 351-06 | Гайка М6 | |
| 14 | 353-23 | Шайба пружинная 6Т | |
| 15 | 335-15 | Планка нажимная | |
| 16 | 320-37 | Зажим | |
| 17 | 355-06 | Кольцо уплотнительное 12х16 | |
| 18 | 502-80 | Зажим | |
| 19 | сб.1235-07-52-01 | Труба | |
| 20 | 355-08 | Кольцо уплотнительное 18х24 | |
| 21 | 3327-112 | Зажим | |
| 22 | 354-22-05 | Проволока стопорная |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
