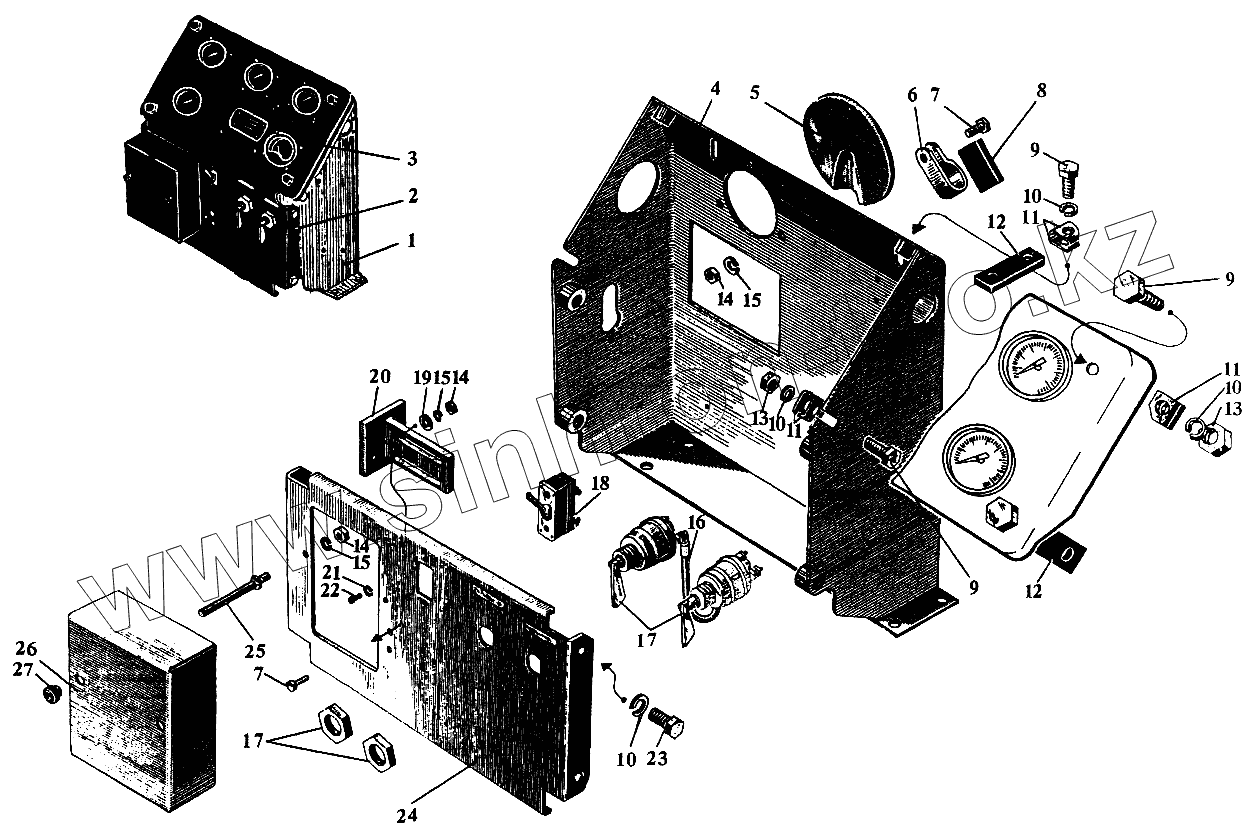

Каталог запасных частей к технике: Барнаултрансмаш Дизели Д12С2. Щиток управления дизелем
1
2
3
4
5
6
7
7
8
9
9
9
10
10
10
10
11
11
11
12
12
13
13
14
14
14
15
15
15
16
17
17
18
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | сб.1237-501-1 | Щиток управления дизелем в сборе | |
| 2 | сб.1237-502-1 | Щиток управления в сборе | |
| 3 | сб.1237-03-39-1-01 | Щиток приборов | |
| 4 | сб.1237-505-1 | Корпус щитка | |
| 5 | 537-60-39 | Крышка | |
| 6 | У05-14-40 | Хомут | |
| 7 | 356-16А | Болт М6х14 | |
| 8 | 420-149-3 | Прокладка | |
| 9 | 556-07 | Болт М8х22 | |
| 10 | 353-24 | Шайба пружинная 8Т | |
| 11 | 537-205-1 | Скоба | |
| 12 | 537-54 | Амортизатор | |
| 13 | 351-02 | Гайка М8 | |
| 14 | 351-06 | Гайка М6 | |
| 15 | 353-23 | Шайба пружинная 6Т | |
| 16 | сб.538-07-2 | Провод от кнопки стартера к кнопке насоса | |
| 17 | ВК 317-А2 | Включатель | |
| 18 | АЗС-40 | Автомат защиты сети | |
| 19 | 353-04-1 | Шайба чистая 6 | |
| 20 | сб.1237-30-60Б | Кронштейн | |
| 21 | 553-09-1 | Шайба пружинная 4Л | |
| 22 | 356-46 | Винт М4х12 | |
| 23 | 556-05 | Болт М8х16 | |
| 24 | 1237-520-1 | Панель щитка управления | |
| 25 | сб.537-17-30 | Шпилька | |
| 26 | 1237-530 | Крышка | |
| 27 | 537-34-2 | Гайка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
