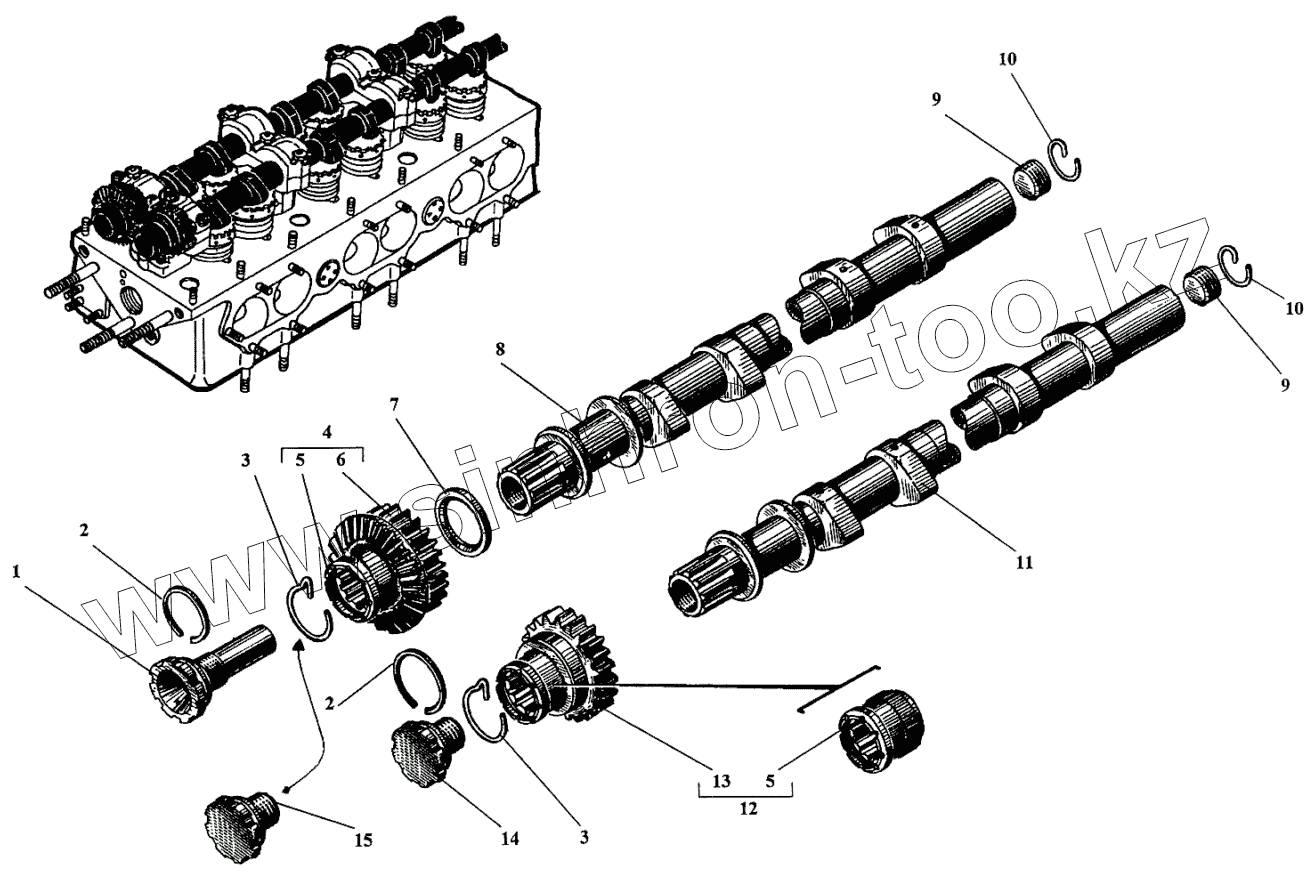

Каталог запасных частей к технике: Барнаултрансмаш Дизели Д12С2. Распределительные валы
1
2
2
3
3
4
5
5
6
7
8
9
9
10
10
11
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | сб.507-05-1 | Зажим резьбовой распределительного вала впуска правого блока | |
| 2 | 307-11 | Замок | |
| 3 | 307-12 | Замок | |
| 4 | сб.307-03-1 | Шестерня распредвала впуска с регулировочной втулкой | |
| 5 | 307-08-3 | Втулка распределительного вала | |
| 6 | 307-07-2 | Шестерня распределительного вала впуска | |
| 7 | 307-14-1 | Кольцо установочное | |
| 8 | 507-06 | Вал распределительный впуска | |
| 9 | 307-13-1 | Заглушка распределительного вала | |
| 10 | 307-19-2 | Замок | |
| 11 | 507-15 | Вал распределительный выпуска | |
| 12 | сб.307-04-1 | Шестерня распредвала выпуска с регулировочной втулкой | |
| 13 | 307-16-2 | Шестерня распредвала выпуска с регулировочной втулкой | |
| 14 | 507-451 | Гайка распределительного вала выпуска | |
| 15 | 507-450 | Гайка распределительного вала впуска левого блока |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
