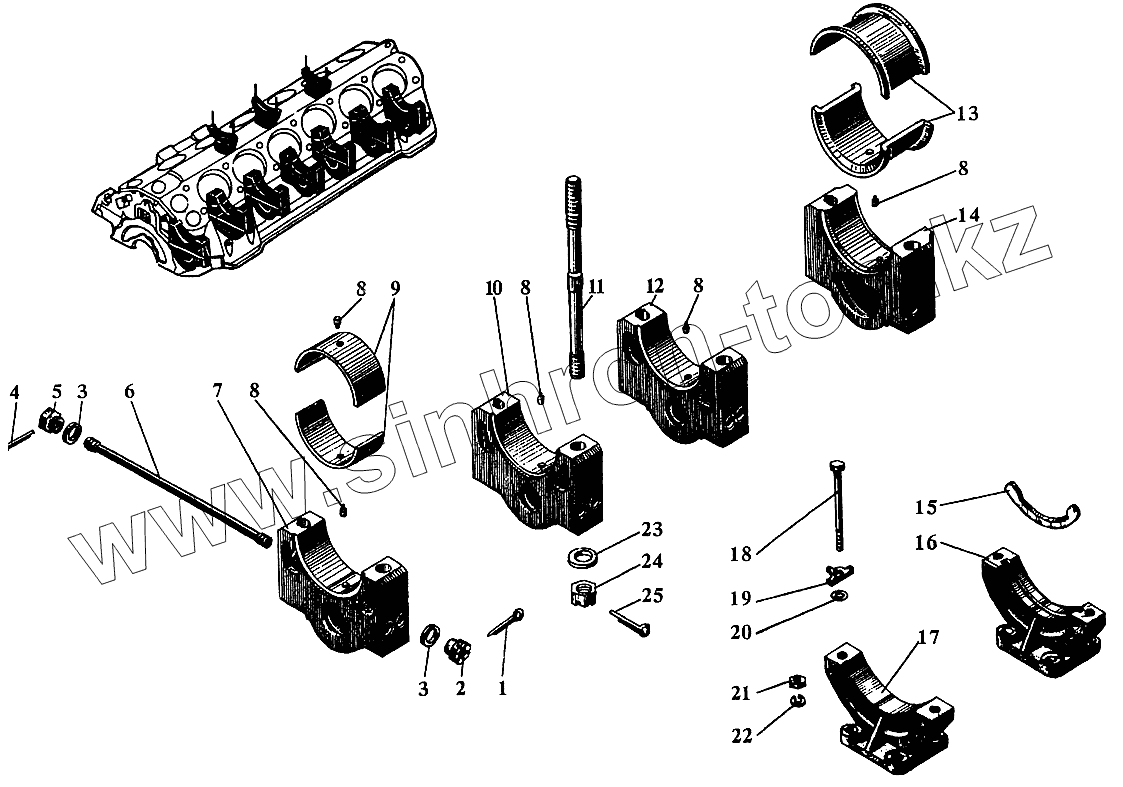

Каталог запасных частей к технике: Барнаултрансмаш Дизели Д12С2. Детали верхнего картера
1
2
3
3
4
5
6
7
8
8
8
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 354-12 | Шплинт разводной 2х20 | |
| 2 | 1201-89 | Гайка с прорезами | |
| 3 | 1201-110 | Шайба | |
| 4 | 354-15 | Шплинт разводной 3,2х25 | |
| 5 | 1201-81 | Гайка | |
| 6 | 301-84-51 | Шпилька стягивающая | |
| 7 | 501-50-05 | Крышка подшипника | |
| 8 | 301-25-1 | Стопор | |
| 9 | 301-82/83-5 | Вкладыши верхний и нижний | |
| 10 | 501-50-04 | Крышка подшипника | |
| 11 | 301-18-2А | Шпилька крепления крышек подшипников | |
| 12 | 301-50-5 | Крышка среднего подшипника | |
| 13 | 501-82/83-1 | Вкладыши коренные упорные | |
| 14 | 501-48-1-01 | Крышка упорного подшипника | |
| 15 | 301-54-1 | Кольцо стопорное | |
| 16 | 501-51-1-01 | Кронштейн | |
| 17 | 501-51-1 | Кронштейн топливного насоса | |
| 18 | 356-15 | Болт М8х85 | |
| 19 | 301-55 | Замок пластинчатый | |
| 20 | 301-53 | Шайба | |
| 21 | 351-02 | Гайка М8 | |
| 22 | 353-24 | Шайба пружинная 8Т | |
| 23 | 301-113-1 | Шайба | |
| 24 | 301-21-1 | Гайка | |
| 25 | 354-18 | Шплинт разводной 4х36 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
