Каталог запасных частей к технике: Барнаултрансмаш Дизели Д12С1. Узлы и агрегаты электрооборудования, расположенные вне дизеля

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
17
18

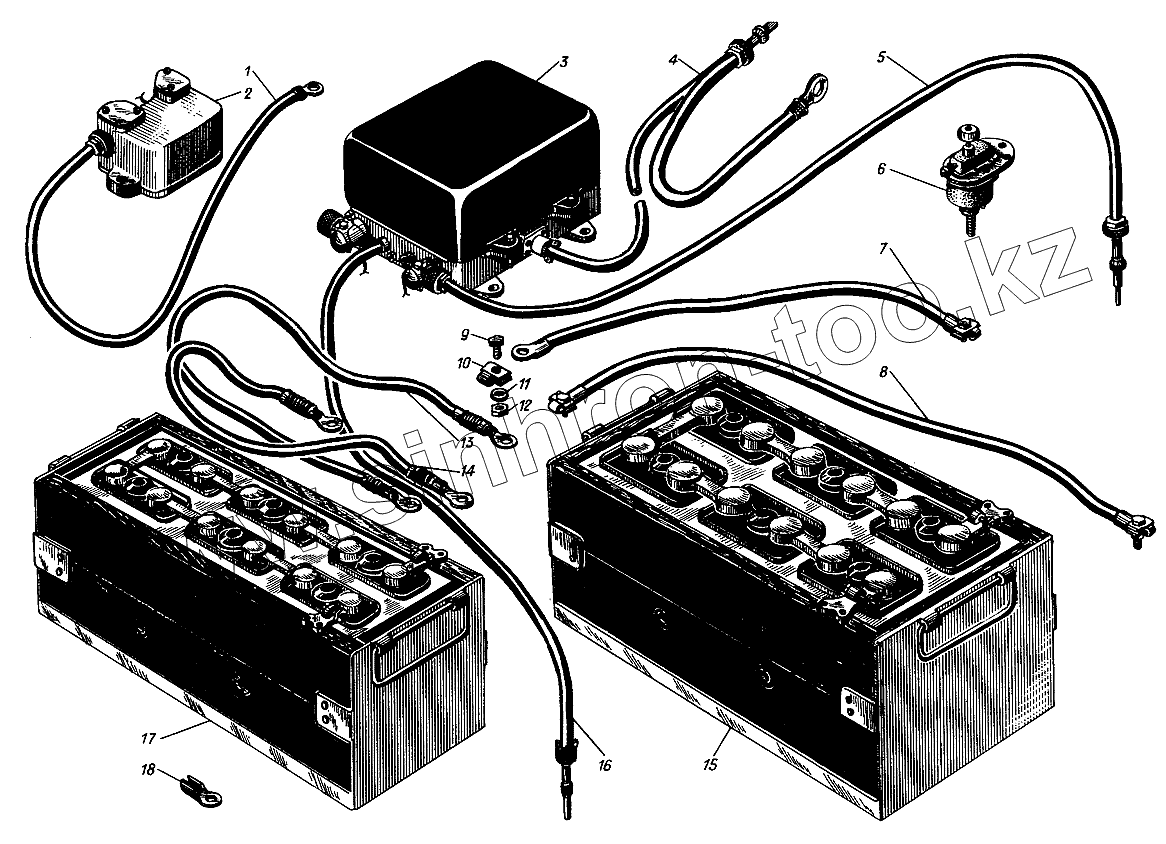

Позиция на иллюстрации Заводской номер детали Название детали
сб.538-10-4 сб.538-10-4 Провод от реле-регулятора к якорю генератора
сб.538-107 сб.538-107 Провод от реле-регулятора к якорю генератора
сб.538-04-4 сб.538-04-4 Провод от реле-регулятора к "массе" дизеля
351-50 351-50 Гайка М10
1260-21 1260-21 Болт М10х38
1 сб.1238-05-11 Провод от фильтра к шунту вольтамперметра
2 538-116-3 Фильтр Ф-1
3 538-115 Реле-регулятор РРТ-32
4 сб.538-101 Провод от реле-регулятора к якорю генератора и стартера
5 сб.538-102-1 Провод от реле-регулятора к фильтру
6 538-30-1 Включатель "массы" ВК-318Б
7 сб.538-03-10 Провод аккумуляторной батареи короткий
8 сб.538-15-10 Провод аккумуляторной батареи длинный
9 356-67А Болт М10х20
10 538-278 Наконечник
11 353-07-1 Шайба чистая 10
12 351-41 Гайка М10
13 сб.538-15-10 Провод аккумуляторной батареи длинный
14 сб.538-03-1 Провод аккумуляторной батареи короткий
15 6СТК-180М Батарея аккумуляторная
16 сб.538-100 Провод от реле-регулятора к шунту генератора
16 сб.538-09-4 Провод от реле-регулятора к шунту генератора
17 6ТСТ-132ЭМС Батарея аккумуляторная
18 538-49-1 Наконечник для проводов сечением 50мм3
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
