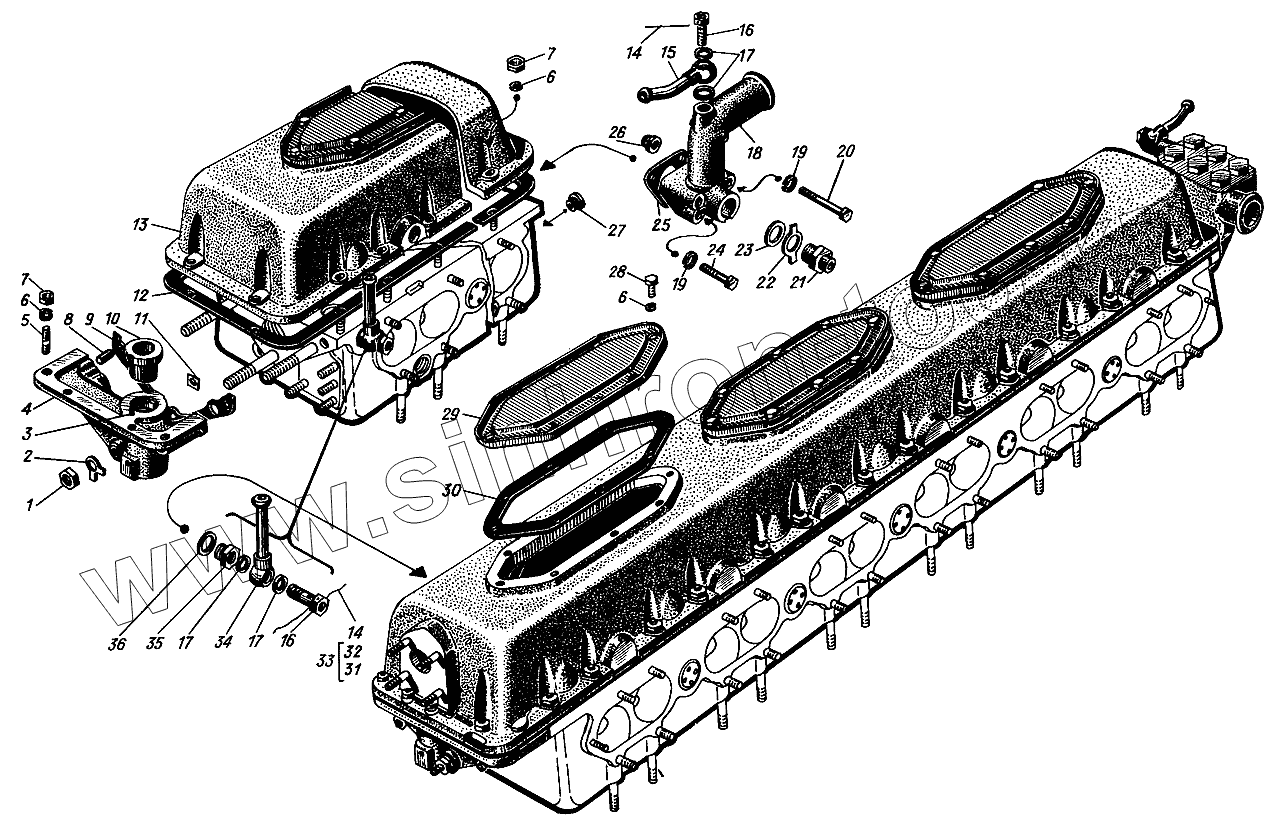

Каталог запасных частей к технике: Барнаултрансмаш Дизели Д12С1. Головка блока
1
2
3
4
4
5
6
6
6
7
7
8
9
10
11
12
13
14
14
15
16
16
17
17
17
18
19
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 351-09 | Гайка М12 | |
| 2 | 353-20 | Шайба стопорная 12 | |
| 3 | 352-22 | Штифт цилиндрический 4х18 | |
| 4 | 306-36-1 | Коробка наклонного валика левая | |
| 4 | 506-20 | Коробка наклонного валика правая | |
| 5 | 550-103 | Шпилька М6х32 | |
| 6 | 353-23 | Шайба пружинная 6Т | |
| 7 | 351-06 | Гайка М6 | |
| 8 | 352-18 | Штифт цилиндрический 8х22 | |
| 9 | 306-87 | Прокладка | |
| 10 | 306-75-3 | Втулка наклонного валика | |
| 11 | 306-111 | Прокладка | |
| 12 | 306-83-1А | Прокладка под крышку головки блока | |
| 13 | 306-94-5 | Крышка головки блока левая | |
| 14 | 354-22 | Проволока стопорная | |
| 15 | сб.406-14 | Трубка отвода пара | |
| 16 | 320-37 | Зажим | |
| 17 | 355-06 | Кольцо уплотнительное 12х16 | |
| 18 | 1206-35 | Патрубок левый | |
| 19 | 353-24 | Шайба пружинная 8Т | |
| 20 | 356-74-1 | Болт М8х65 | |
| 21 | 537-87 | Штуцер приемника аэротермометра | |
| 22 | 312-13-2 | Замок пластинчатый | |
| 23 | 355-10 | Кольцо уплотнительное 24х30 | |
| 24 | 356-78 | Болт М8х40 | |
| 25 | 306-32 | Прокладка | |
| 26 | 306-129 | Втулка | |
| 27 | 306-28 | Втулка | |
| 28 | 356-16А | Болт М6х14 | |
| 29 | 306-60-1 | Крышка люка | |
| 30 | 306-77 | Прокладка под крышку люка | |
| 31 | 506-93-3 | Крышка головки блока правая | |
| 32 | 550-108 | Шпилька М6х42 | |
| 33 | сб.506-08-3 | Крышка головки блока правая | |
| 34 | сб.306-14 | Трубка отвода пара | |
| 35 | 301-106-1 | Втулка | |
| 36 | 355-08 | Кольцо уплотнительное 18х24 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
