Каталог запасных частей к технике: Алтайдизель Д-442. Насос водяной НВ 468-13.00-01

Тип техники

Марка

Модель

Схема

1

2

3

4

4

5

5

6

7

8

9

10

11

12

13

14

15

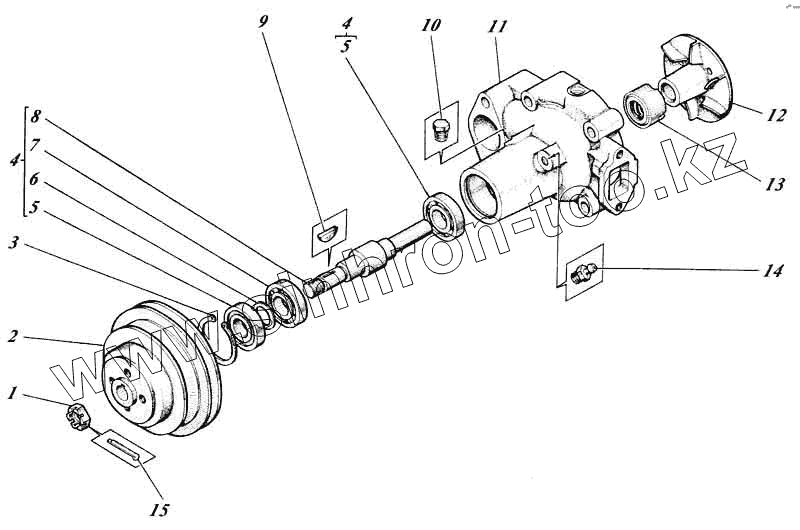

Позиция на иллюстрации	Заводской номер детали		Название детали
НВ 468-13.00-01	НВ 468-13.00-01		Насос водяной
1	Гайка [01-1333]		Гайка
2	03А-1311А		Шкив вентилятора
3	Кольцо стопорное [СМД14-1359]		Кольцо стопорное
4	НВ 468-13.20-1		Вал с подшипником
5	Подшипник [7242 60305]		Подшипник
6	Кольцо распорное [03-1317]		Кольцо распорное
7	Подшипник 305 [8338]		Подшипник 305
8	НВ 468-13.21-1		Вал
9	01-1334		Шпонка сегментная
10	НВ 468-13.03		Пробка
11	НВ 468-13.01-11		Корпус
12	НВ 468-13.02		Крыльчатка
13	НВ 4601-13.40		Сальник
14	19853		Масленка 1.3.01
15	Шплинт 4х28-05 [397]		Шплинт 4х28-05
