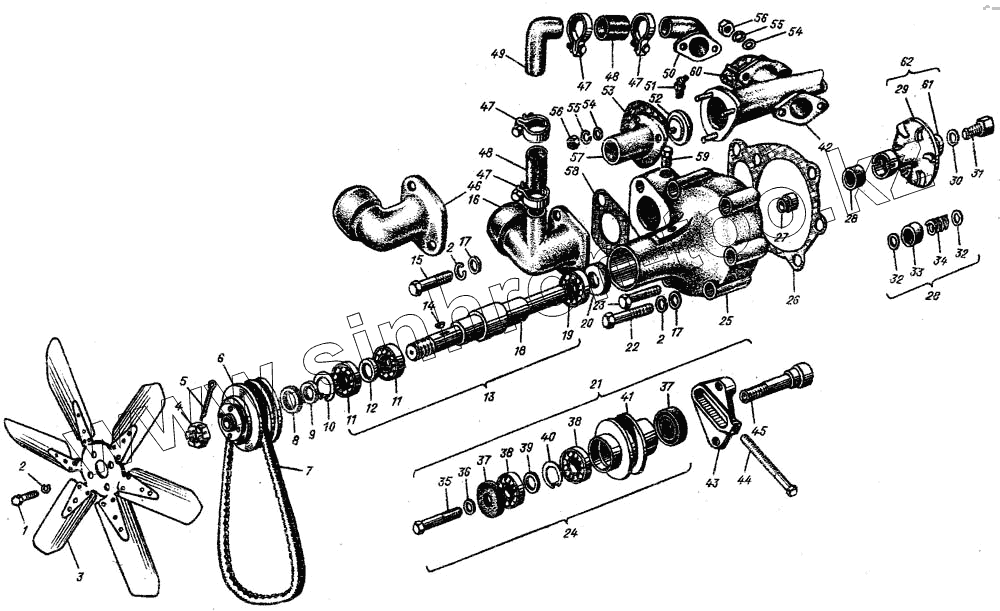

Каталог запасных частей к технике: Алтайдизель А-01М, Д-461. Насос водяной, вентилятор и натяжитель
1
1
1
2
2
2
3
3
3
4
4
4
5
5
5
6
6
6
7
7
7
8
8
8
9
9
9
10
10
10
11
11
11
12
12
12
13
13
13
14
14
14
15
15
15
16
16
16
17
17
17
18
18
18
19
19
19
20
20
20
21
21
21
22
22
22
23
23
23
24
24
24
25
25
25
26
26
26
27
27
27
28
28
28
29
29
29
30
30
30
31
31
31
32
32
32
33
33
33
34
34
34
35
35
35
36
36
36
37
37
37
38
38
38
39
39
39
40
40
40
41
41
41
42
42
42
43
43
43
44
44
44
45
45
45
46
46
46
47
47
47
47
48
48
48
49
49
49
50
50
50
51
51
51
52
52
52
53
53
53
54
54
54
55
55
55
56
56
56
57
57
57
58
58
58
59
59
59
60
60
60
61
61
61
62
62
62
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 01-13С3-2Г.20 | 01-13С3-2Г.20 | Насос в сборе | |
| 01-13С3-2Г | 01-13С3-2Г | Насос водяной | |
| 01-13С3-2Г | 01-13С3-2Г | Насос водяной | |
| 01М-13С1.20 | 01М-13С1.20 | Насос вентилятор и термостат | |
| 01М-13С1.10 | 01М-13С1.10 | Насос вентилятор и термостат | |
| 01М-13С1 | 01М-13С1 | Насос вентилятор и термостат | |
| 03А-13С1.10 | 03А-13С1.10 | Насос и вентилятор | |
| 03А-13С1.20 | 03А-13С1.20 | Насос и вентилятор | |
| 03А-13С1 | 03А-13С1 | Насос и вентилятор | |
| 03А-13С1-02.10 | 03А-13С1-02.10 | Насос и вентилятор | |
| 1 | М10.6gх20.58.20.013.7796 | Болт | |
| 1 | М10.6gх20.58.20.013.7796 | Болт | |
| 1 | М10.6gх20.58.20.013.7796 | Болт | |
| 2 | 10.65Г.05.6402 | Шайба пружинная | |
| 2 | 10.65Г.05.6402 | Шайба пружинная | |
| 2 | 10.65Г.05.6402 | Шайба пружинная | |
| 3 | 01-13С2 | Вентилятор | |
| 3 | 01-13С2.10 | Вентилятор | |
| 3 | 01-13С2.10 | Вентилятор | |
| 4 | М20х1.5.6Н.8.029.5919 | Гайка | |
| 4 | М20х1.5.6Н.8.013.5959 | Гайка | |
| 4 | М20х1.5.6Н.8.013.5919 | Гайка | |
| 5 | 4х28.397 | Шплинт | |
| 5 | 4х28.397 | Шплинт | |
| 5 | 4х28.397 | Шплинт | |
| 6 | 03А-1311А.20 | Шкив | |
| 6 | 03А-1311А | Шкив вентилятора | |
| 6 | 03А-1311А | Шкив вентилятора | |
| 7 | 14-1328-1 | Ремень | |
| 7 | 14-1328-1.10 | Ремень | |
| 7 | 14-1328-1.20 | Ремень | |
| 8 | 1-40х62-4.8752 | Манжета | |
| 8 | 1-40х62-4.8752 | Манжета | |
| 8 | 1-40х62-4.8752 | Манжета | |
| 9 | 01-1316 | Втулка | |
| 9 | 01-1316.20 | Втулка | |
| 9 | 01-1316.10 | Втулка | |
| 10 | СМД14-1359 | Кольцо стопорное | |
| 10 | СМД14-1359 | Кольцо стопорное | |
| 10 | СМД14-1359 | Кольцо стопорное | |
| 11 | 305.8338 | Подшипник | |
| 11 | 305.8338 | Подшипник | |
| 11 | 305.8338 | Подшипник | |
| 12 | 03-1317 | Кольцо распорное | |
| 12 | 03-1317 | Кольцо распорное | |
| 12 | 03-1317 | Кольцо распорное | |
| 13 | 01М-13С8 | Вал в сборе | |
| 13 | 01М-13С8 | Вал в сборе | |
| 13 | 01М-13С8 | Вал в сборе | |
| 14 | 5х7.5.8795 | Шпонка | |
| 14 | 5х7.5.8795 | Шпонка | |
| 14 | 5х7.5.8795 | Шпонка | |
| 15 | М10.6gх110.88.35.029.7795 | Болт | |
| 15 | М10.6gх110.88.35.013.7795 | Болт | |
| 15 | М10.6gх110.58.20.013.7795 | Болт | |
| 16 | 01М-1307 | Патрубок | |
| 16 | 01М-1307 | Патрубок | |
| 16 | 01М-1307 | Патрубок | |
| 17 | 10.2.10450 | Шайба | |
| 17 | 10.2.10450 | Шайба | |
| 17 | 10.2.10450 | Шайба | |
| 18 | 01-1305 | Вал | |
| 18 | 01-1305.10 | Вал | |
| 18 | 01-1305.20 | Вал | |
| 19 | 304.8338 | Подшипник | |
| 19 | 304.8338 | Подшипник | |
| 19 | 304.8338 | Подшипник | |
| 20 | 1-20х40-4.8752 | Манжета | |
| 20 | 1-20х40-4.8752 | Манжета | |
| 20 | 1-20х40-4.8752 | Манжета | |
| 21 | 01М-13С9 | Натяжитель в сборе | |
| 21 | 01М-13С9 | Натяжитель в сборе | |
| 21 | 01М-13С9 | Натяжитель в сборе | |
| 22 | М10.6gх65.88.35.029.7795 | Болт | |
| 22 | М10.6gх65.88.35.013.7795 | Болт | |
| 22 | М10.6gх65.58.20.013.7795 | Болт | |
| 23 | М10.6gх60.88.35.029.7795 | Болт | |
| 23 | М10.6gх60.88.35.013.7795 | Болт | |
| 23 | М10.6gх60.58.20.013.7795 | Болт | |
| 24 | 01М-13С10 | Ролик натяжной | |
| 24 | 01М-13С10 | Ролик натяжной | |
| 24 | 01М-13С10 | Ролик натяжной | |
| 25 | 03-1301-2 | Корпус | |
| 25 | 03-1301-2 | Корпус | |
| 25 | 03-1301-2.20 | Корпус насоса | |
| 26 | 01-1306 | Прокладка | |
| 26 | 01-1306 | Прокладка | |
| 26 | 01-1306.20 | Прокладка | |
| 27 | 01-13С9 | Сальник водяного насоса | |
| 27 | 01-13С9 | Сальник водяного насоса | |
| 27 | 01-13С9.20 | Сальник в сборе | |
| 28 | 01-13С5-1 | Манжета в сборе | |
| 28 | 01-13С5-1 | Манжета в сборе | |
| 28 | 01-13С5-1.20 | Манжета в сборе | |
| 29 | 01-1314-2 | Крыльчатка | |
| 29 | 01-1314-2 | Крыльчатка | |
| 29 | 01-1314-2.20 | Крыльчатка | |
| 30 | 01-1322 | Шайба | |
| 30 | 01-1322 | Шайба | |
| 30 | 01-1322 | Шайба | |
| 31 | 01-1323А | Болт | |
| 31 | 01-1323А | Болт | |
| 31 | 01-1323А | Болт | |
| 32 | 01-1321А | Обойма | |
| 32 | 01-1321А | Обойма | |
| 32 | 01-1321А | Обойма | |
| 33 | 01-1319А.20 | Манжета | |
| 33 | 01-1319А | Манжета | |
| 33 | 01-1319А | Манжета | |
| 34 | 01-1320-1 | Пружина | |
| 34 | 01-1320-1 | Пружина | |
| 34 | 01-1320-1 | Пружина | |
| 35 | М16.6gх32.88.35.029.7795 | Болт | |
| 35 | М16.6gх32.88.35.013.7795 | Болт | |
| 35 | М16.6gх32.58.20.013.7795 | Болт | |
| 36 | 01М-1333 | Шайба | |
| 36 | 01М-1333 | Шайба | |
| 36 | 01М-1333 | Шайба | |
| 37 | 01М-1332 | Фланец | |
| 37 | 01М-1332 | Фланец | |
| 37 | 01М-1332 | Фланец | |
| 38 | 207.8338 | Подшипник | |
| 38 | 207.8338 | Подшипник | |
| 38 | 207.8338 | Подшипник | |
| 39 | 03-1313 | Кольцо | |
| 39 | 03-1313 | Кольцо | |
| 39 | 03-1313 | Кольцо | |
| 40 | Б72.13943 | Кольцо стопорное | |
| 40 | Б72.13943 | Кольцо стопорное | |
| 40 | Б72.13943 | Кольцо стопорное | |
| 41 | 01М-1331 | Ролик натяжной | |
| 41 | 01М-1331 | Ролик натяжной | |
| 41 | 01М-1331 | Ролик натяжной | |
| 42 | 01-06С15А | Труба водяная в сборе | |
| 42 | 01-06С15А | Труба водяная в сборе | |
| 42 | 01-06С15А | Труба водяная в сборе | |
| 43 | 03-1310-01 | Кронштейн натяжного ролика | |
| 43 | 03-1310-01 | Кронштейн натяжного ролика | |
| 43 | 03-1310-01 | Кронштейн натяжного ролика | |
| 44 | 4Т6-1310 | Болт натяжной | |
| 44 | 4Т6-1310 | Болт натяжной | |
| 44 | 4Т6-1310 | Болт натяжной | |
| 45 | 01М-1330 | Ось натяжителя | |
| 45 | 01М-1330 | Ось натяжителя | |
| 45 | 01М-1330 | Ось натяжителя | |
| 46 | 03-1307-1А.10 | Патрубок | |
| 46 | 03-1307-1А.10 | Патрубок | |
| 46 | 03-1307-1А | Патрубок | |
| 47 | 40.СТП524 | Хомут | |
| 47 | 40.СТП524 | Хомут | |
| 47 | 40.СТП524 | Хомут | |
| 48 | 01М-1324 | Рукав | |
| 48 | 01М-1324 | Рукав | |
| 48 | 01М-1324 | Рукав | |
| 49 | 01М-1323 | Труба | |
| 49 | 01М-1323 | Труба | |
| 49 | 01М-1323 | Труба | |
| 50 | 41-1928А | Патрубок водоотводящий | |
| 50 | 41-1928А | Патрубок водоотводящий | |
| 50 | 41-1928А | Патрубок водоотводящий | |
| 51 | 2.3.45.Ц6.19853 | Масленка | |
| 51 | 2.3.45.Ц6.19853 | Масленка | |
| 51 | 2.3.45.Ц6.19853 | Масленка | |
| 52 | ТС108-1306100-03 | Термостат | |
| 52 | ТС108-1306100-03 | Термостат | |
| 52 | ТС108-1306100-03 | Термостат | |
| 53 | 01М-1325 | Прокладка | |
| 53 | 01М-1325 | Прокладка | |
| 53 | 01М-1325 | Прокладка | |
| 54 | 8.37.11371 | Шайба | |
| 54 | 8.37.11371 | Шайба | |
| 54 | 8.37.11371 | Шайба | |
| 55 | 8.65Г.05.6402 | Шайба пружинная | |
| 55 | 8.65Г.05.6402 | Шайба пружинная | |
| 55 | 8.65Г.05.6402 | Шайба пружинная | |
| 56 | М8.6Н.6.013.5927 | Гайка | |
| 56 | М8.6Н.6.013.5927 | Гайка | |
| 56 | М8.6Н.6.029.5927 | Гайка | |
| 57 | 01М-1315 | Патрубок водяного термостата | |
| 57 | 01М-1315 | Патрубок водяного термостата | |
| 57 | 01М-1315 | Патрубок водяного термостата | |
| 58 | 6Т3-1302 | Прокладка патрубка | |
| 58 | 6Т3-1302 | Прокладка патрубка | |
| 58 | 6Т3-1302 | Прокладка патрубка | |
| 59 | КГ3/8.12720 | Пробка | |
| 59 | КГ3/8.12720 | Пробка | |
| 59 | КГ3/8.12720 | Пробка | |
| 60 | 01-0929А | Прокладка | |
| 60 | 01-0929А | Прокладка | |
| 60 | 01-0929А | Прокладка | |
| 61 | 01-1324 | Втулка | |
| 61 | 01-1324 | Втулка | |
| 61 | 01-1324 | Втулка | |
| 62 | 01-13С4-2 | Крыльчатка в сборе | |
| 62 | 01-13С4-2 | Крыльчатка в сборе | |
| 62 | 01-13С4-2.20 | Крыльчатка в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
