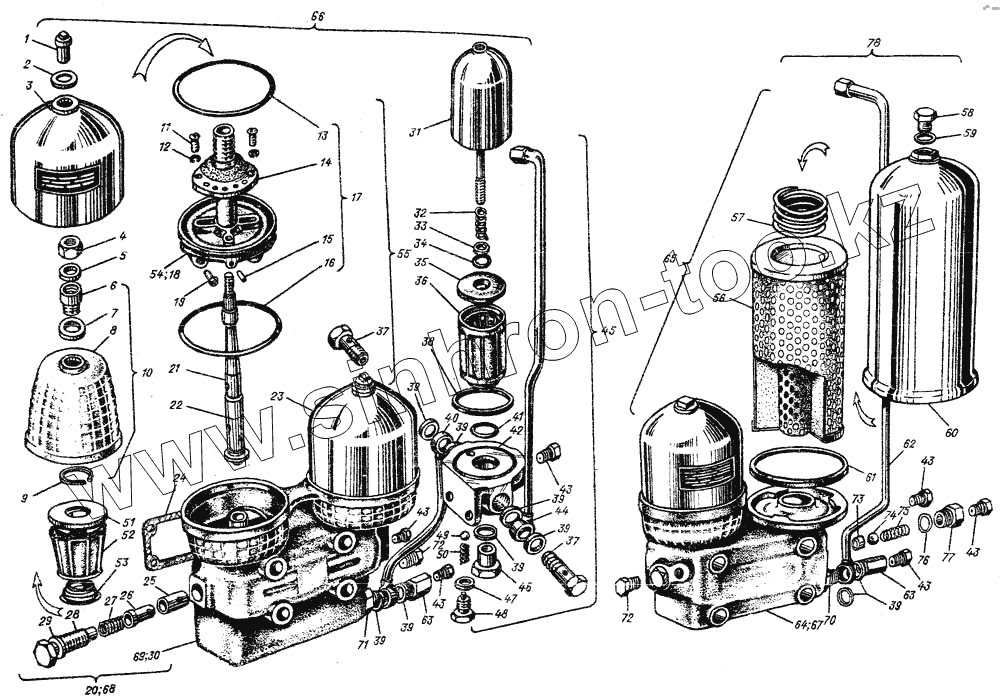

Каталог запасных частей к технике: Алтайдизель А-01М, Д-461. Фильтр масляный центробежный (центрифуга)
1
1
1
2
2
2
3
3
3
4
4
4
5
5
5
6
6
6
7
7
7
8
8
8
9
9
9
10
10
10
11
11
11
12
12
12
13
13
13
14
14
14
15
15
15
16
16
16
17
17
17
18
18
18
19
19
19
20
20
20
21
21
21
22
22
22
23
23
23
24
24
24
25
25
25
26
26
26
27
27
27
28
28
28
29
29
29
30
30
30
31
32
33
34
35
36
37
37
38
39
39
39
39
39
39
39
39
40
41
42
43
43
43
43
43
43
44
45
46
47
48
49
50
51
51
51
52
52
52
53
53
53
54
54
54
55
55
55
56
57
58
59
60
61
62
63
63
64
65
66
67
68
69
70
71
71
71
72
72
72
73
74
75
76
77
78
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 03-10С14 | 03-10С14 | Фильтр в сборе | |
| 03-10С14 | 03-10С14 | Фильтр в сборе | |
| 03-10С14.20 | 03-10С14.20 | Фильтр в сборе | |
| 1 | 14-1060-1 | Гайка колпака | |
| 1 | 14-1060-1 | Гайка колпака | |
| 1 | 14-1060-1.20 | Гайка колпака | |
| 2 | 03-1048 | Прокладка | |
| 2 | 03-1048.10 | Прокладка | |
| 2 | 03-1048.10 | Прокладка | |
| 3 | 03-10С6-1 | Колпак | |
| 3 | 03-10С6-1 | Колпак | |
| 3 | 03-10С6-1.20 | Колпак с табличкой | |
| 4 | М12.6Н.8.05.2524 | Гайка | |
| 4 | М12.6Н.8.05.2524 | Гайка | |
| 4 | М12.6Н.8.05.2524 | Гайка | |
| 5 | 14-1018А | Шайба упорная | |
| 5 | 14-1018А | Шайба упорная | |
| 5 | 14-1018А | Шайба упорная | |
| 6 | 14-1013В-1А | Гайка ротора | |
| 6 | 14-1013В-1А | Гайка ротора | |
| 6 | 14-1013В-1А.20 | Гайка ротора | |
| 7 | 14-1071-1 | Прокладка | |
| 7 | 14-1071-1 | Прокладка | |
| 7 | 14-1071-1 | Прокладка | |
| 8 | 14-1009Г-1 | Крышка ротора | |
| 8 | 14-1009Г-1 | Крышка ротора | |
| 8 | 14-1009Г-1 | Крышка ротора | |
| 9 | 14-1077-2 | Кольцо стопорное | |
| 9 | 14-1077-2 | Кольцо стопорное | |
| 9 | 14-1077-2 | Кольцо стопорное | |
| 10 | 14-10С12Б | Крышка ротора | |
| 10 | 14-10С12Б | Крышка ротора | |
| 10 | 14-10С12Б | Крышка ротора | |
| 11 | В1.М6.6gх8.68.05.17473 | Винт | |
| 11 | В1.М6.6gх8.68.05.17473 | Винт | |
| 11 | В1.М6.6gх8.68.05.17473 | Винт | |
| 12 | 6.65Г.05.6402 | Шайба пружинная | |
| 12 | 6.65Г.05.6402 | Шайба пружинная | |
| 12 | 6.65Г.05.6402 | Шайба пружинная | |
| 13 | 03-1045 | Кольцо | |
| 13 | 03-1045 | Кольцо | |
| 13 | 03-1045 | Кольцо | |
| 14 | 14-10С8Б.10 | Маслоотражатель | |
| 14 | 14-10С8Б.10 | Маслоотражатель | |
| 14 | 14-10С8Б | Маслоотражатель | |
| 15 | 14-1031 | Штифт | |
| 15 | 14-1031 | Штифт | |
| 15 | 14-1031 | Штифт | |
| 16 | 14-1065А | Прокладка колпака | |
| 16 | 14-1065А | Прокладка колпака | |
| 16 | 14-1065А | Прокладка колпака | |
| 17 | 14-10С3-Б.10 | Ротор в сборе | |
| 17 | 14-10С3-Б.10 | Ротор в сборе | |
| 17 | 14-10С3-Б | Ротор в сборе | |
| 18 | 14-1008Г.10 | Остов ротора | |
| 18 | 14-1008Г.10 | Остов ротора | |
| 18 | 14-1008Г | Остов ротора | |
| 19 | 14-1047А | Форсунка | |
| 19 | 14-1047А | Форсунка | |
| 19 | 14-1047А | Форсунка | |
| 20 | 03-10С4А | Корпус в сборе | |
| 20 | 03-10С4А.10 | Корпус в сборе | |
| 20 | 03-10С4А.10 | Корпус в сборе | |
| 21 | 14-1012А.10 | Ось ротора | |
| 21 | 14-1012А.20 | Ось ротора | |
| 21 | 14-1012А | Ось ротора | |
| 22 | 03-1004А | Трубка | |
| 22 | 03-1004А | Трубка | |
| 22 | 03-1004А | Трубка | |
| 23 | 14-1014Д.10 | Колпак | |
| 23 | 14-1014Д.20 | Колпак | |
| 23 | 14-1014Д | Колпак | |
| 24 | 6Т2-1009 | Прокладка | |
| 24 | 6Т2-1009 | Прокладка | |
| 24 | 6Т2-1009.20 | Прокладка | |
| 25 | 03-1022-1 | Стакан | |
| 25 | 03-1022-1 | Стакан | |
| 25 | 03-1022-1 | Стакан | |
| 26 | 03-1027-1 | Клапан | |
| 26 | 03-1027-1 | Клапан | |
| 26 | 03-1027-1 | Клапан | |
| 27 | 04-1046А | Пружина | |
| 27 | 04-1046А | Пружина | |
| 27 | 04-1046А | Пружина | |
| 28 | 03-1025-2 | Болт | |
| 28 | 03-1025-2 | Болт | |
| 28 | 03-1025.2.20 | Болт | |
| 29 | 03-1033-1А | Прокладка | |
| 29 | 03-1033-1А | Прокладка | |
| 29 | 03-1033-1А | Прокладка | |
| 30 | 03-1001Б | Корпус | |
| 30 | 03-1001Б.10 | Корпус | |
| 30 | 03-1001Б.10 | Корпус | |
| 31 | 17К-28С10Г | Колпак | |
| 32 | 17К-2846 | Пружина | |
| 33 | 14-1064 | Прокладка | |
| 34 | А23.10.004 | Кольцо уплотнительное | |
| 35 | 17К-2838-2 | Крышка фильтрующего элемента | |
| 36 | 17К-28С14А | Элемент фильтрующий | |
| 37 | Д18-051 | Болт поворотного угольника | |
| 38 | 36-1105071 | Кольцо уплотнительное | |
| 39 | СМД7-1539А | Прокладка | |
| 40 | 41-Т-10.1 | Трубка масляная | |
| 41 | Ц90-1212046-3 | Кольцо | |
| 42 | 17К-2828-1 | Корпус фильтра | |
| 43 | КГ1/4.А12.05.ОСТ29.1.117 | Пробка | |
| 43 | КГ1/4.А12.05.ОСТ29.1.117 | Пробка | |
| 43 | КГ1/4.А12.05.ОСТ29.1.117 | Пробка | |
| 44 | 01МТГ-18С3-10 | Трубка подвода масла | |
| 45 | 17К-28С9А | Фильтр в сборе | |
| 46 | 17К-2844 | Пробка нижняя | |
| 47 | 14-1572 | Прокладка | |
| 48 | 17К-2837 | Пробка клапана | |
| 49 | Б2.938-200.3722 | Шарик | |
| 50 | 17К-2847 | Пружина клапана | |
| 51 | 03-10С18 | Крыльчатка с крышкой в сборе | |
| 51 | 03-10С18 | Крыльчатка с крышкой в сборе | |
| 51 | 03-10С18 | Крыльчатка с крышкой в сборе | |
| 52 | 240-1404110 | Сетка фильтрующая | |
| 52 | 240-1404110 | Сетка фильтрующая | |
| 52 | 240-1404110 | Сетка фильтрующая | |
| 53 | 03-1082 | Чашка опорная | |
| 53 | 03-1082 | Чашка опорная | |
| 53 | 03-1082 | Чашка опорная | |
| 54 | 14-10С10-Б | Остов ротора в сборе | |
| 54 | 14-10С10-Б | Остов ротора в сборе | |
| 54 | 14-10С10-Б | Остов ротора в сборе | |
| 55 | 03-10С2-Б | Фильтр в сборе | |
| 55 | 03-10С2-Б.10 | Фильтр в сборе | |
| 55 | 03-10С2-Б.10 | Фильтр в сборе | |
| 56 | Е2.3.22858 | Элемент фильтрующий ЭЗТФ | |
| 57 | 863А.01.200 | Пружина | |
| 58 | 31А-1005 | Пробка | |
| 59 | 31А-1008 | Прокладка | |
| 60 | 863А.01.100 | Колпак | |
| 61 | 863А.00.004 | Прокладка | |
| 62 | 461-18С3 | Трубка подвода масла | |
| 63 | 440-1846 | Гайка накидная | |
| 64 | КМФ-30.101 | Корпус | |
| 65 | КМФ-30.000 | Центрифуга с разборным масляным фильтром | |
| 66 | 41Т-10С1-2 | Фильтр в сборе | |
| 67 | КМФ-10.100 | Корпус в сборе | |
| 68 | 03-10С4-А-01 | Корпус в сборе | |
| 69 | 03-1001-Б-01 | Корпус | |
| 70 | КМФ-30.102 | Штуцер | |
| 71 | 03-1014 | Штуцер | |
| 71 | 03-1014 | Штуцер | |
| 71 | 03-1014.20 | Штуцер | |
| 72 | КГ3/8.СТП209.176 | Пробка | |
| 72 | КГ3/8.СТП209.176 | Пробка | |
| 72 | КГ3/8.СТП209.176 | Пробка | |
| 73 | 14-1023Б | Седло клапана | |
| 74 | Б15.000-200 | Шарик | |
| 75 | КМФ-30.107 | Пружина обратного клапана | |
| 76 | КМФ-30.106 | Прокладка | |
| 77 | КМФ-30.105-1 | Пробка обратного клапана | |
| 78 | 863А.00.000 | Фильтр тонкой очистки масла |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
