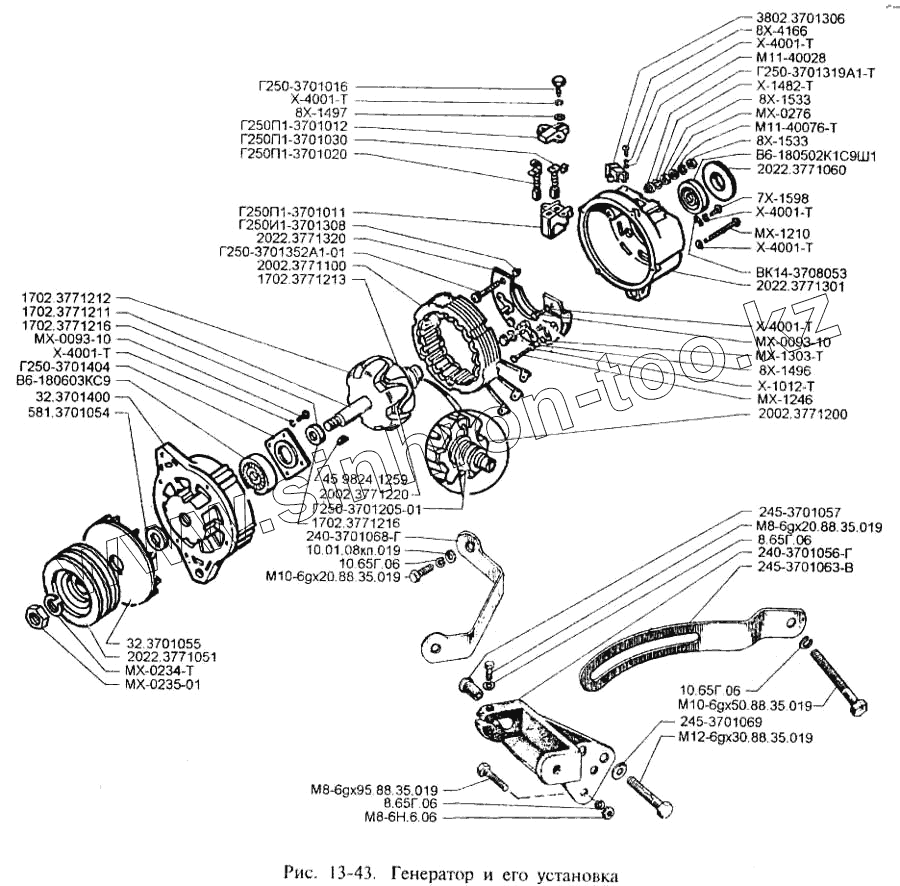

Каталог запасных частей к технике: ЗИЛ-3250. Генератор и его установка
8Х-1496
8.65Г.06
8.65Г.06
245-3701069
10.65Г.06
10.65Г.06
10.01.08кп.019
2002.3771100
ВК14-3708053
2002.3771200
8Х-1497
240-3701068-Г
В6-180603КС9
В6-180502К1С9Ш1
245-1701063-В
1702.3771213
1702.3771212
Г250П1-3701012
32.3701400
Г250-3701404
2022.3771060
Х-4001-Т
Х-4001-Т
Х-4001-Т
Х-4001-Т
Х-4001-Т
Х-4001-Т
Г250П1-3701011
Г250П1-3701030
Г250П1-3701020
4598241259
2022.3771051
Х-1482-Т
МХ-0234-Т
М11-40076-Т
Х-1012-Т
МХ-1303-Т
МХ-0276
М11-40028
32.3701055
581.3701054
245-3701057
МХ-1246
МХ-1210
МХ-0093-10
МХ-0093-10
8Х-4166
7Х-1598
Г250И1-3701308
1702.3771211
Г250-3701352А1-01
М8-6gх95.88.35.019
М8-6gх20.88.35.019
М12-6gх30.88.35.019
М10-6gх50.88.35.019
М10-6gх20.88.35.019
Г250-3701016
2022.3771301
240-3701056-Г
Г250-3701205-01
3802.3701306
2002.3771220
МХ-0235-01
М8-6Н.6.06
8Х-1533
8Х-1533
2022.3771320
1702.3771216
1702.3771216
Г250-3701319А1-Т
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 8,5Х8-1250 ГОСТ5813-93 | 8,5Х8-1250 ГОСТ5813-93 | Ремень генератора | |
| 8Х-1496 | 8Х-1496 | Шайба | |
| 8.65Г.06 | 8.65Г.06 | Шайба | |
| 245-3701069 | 245-3701069 | Шайба | |
| 10.65Г.06 | 10.65Г.06 | Шайба | |
| 10.01.08кп.019 | 10.01.08кп.019 | Шайба | |
| 2002.3771100 | 2002.3771100 | Статор | |
| ВК14-3708053 | ВК14-3708053 | Скоба | |
| 2002.3771200 | 2002.3771200 | Ротор | |
| 8Х-1497 | 8Х-1497 | Шайба | |
| 240-3701068-Г | 240-3701068-Г | Растяжка | |
| В6-180603КС9 | В6-180603КС9 | Подшипник | |
| В6-180502К1С9Ш1 | В6-180502К1С9Ш1 | Подшипник | |
| 245-1701063-В | 245-1701063-В | Планка | |
| 1702.3771213 | 1702.3771213 | Наконечник полюсный со стороны контактных | |
| 1702.3771212 | 1702.3771212 | Наконечник полюсный | |
| Г250П1-3701012 | Г250П1-3701012 | Крышка щеткодержателя | |
| 32.3701400 | 32.3701400 | Крышка со стороны привода | |
| Г250-3701404 | Г250-3701404 | Шайба специальная | |
| 2022.3771060 | 2022.3771060 | Крышка подшипника | |
| Х-4001-Т | Х-4001-Т | Шайба пружинная | |
| Г25П1-3701010 | Г25П1-3701010 | Щеткодержатель | |
| Г250П1-3701011 | Г250П1-3701011 | Щеткодержатель | |
| Г250П1-3701030 | Г250П1-3701030 | Щетка | |
| Г250П1-3701020 | Г250П1-3701020 | Щетка | |
| 4598241259 | 4598241259 | Шпонка | |
| 2022.3771051 | 2022.3771051 | Шкив | |
| 2022.3771300 | 2022.3771300 | Крышка со стороны контактных колец с выпрямительным блоком в сборе | |
| Х-1482-Т | Х-1482-Т | Шайба пружинная | |
| МХ-0234-Т | МХ-0234-Т | Шайба пружинная | |
| М11-40076-Т | М11-40076-Т | Шайба пружинная | |
| Х-1012-Т | Х-1012-Т | Шайба пружинная | |
| МХ-1303-Т | МХ-1303-Т | Шайба изоляционная | |
| МХ-0276 | МХ-0276 | Шайба | |
| М11-40028 | М11-40028 | Шайба | |
| 32.3701055 | 32.3701055 | Вентилятор | |
| 581.3701054 | 581.3701054 | Втулка | |
| 245-3701057 | 245-3701057 | Втулка | |
| МХ-1246 | МХ-1246 | Винт | |
| МХ-1210 | МХ-1210 | Винт | |
| МХ-0093-10 | МХ-0093-10 | Винт | |
| 8Х-4166 | 8Х-4166 | Винт | |
| 8Х-4146 | 8Х-4146 | Винт | |
| 7Х-1598 | 7Х-1598 | Винт | |
| Г250И1-3701308 | Г250И1-3701308 | Втулка | |
| 1702.3771211 | 1702.3771211 | Вал | |
| Г250-3701352А1-01 | Г250-3701352А1-01 | Болт контактный | |
| М8-6gх95.88.35.019 | М8-6gх95.88.35.019 | Болт | |
| М8-6gх20.88.35.019 | М8-6gх20.88.35.019 | Болт | |
| М12-6gх30.88.35.019 | М12-6gх30.88.35.019 | Болт | |
| М10-6gх50.88.35.019 | М10-6gх50.88.35.019 | Болт | |
| М10-6gх20.88.35.019 | М10-6gх20.88.35.019 | Болт | |
| Г250-3701016 | Г250-3701016 | Болт специальный | |
| 432900-3701010 | 432900-3701010 | Генератор 2022.3771 | |
| 2022.3771301 | 2022.3771301 | Крышка со стороны контактных колец | |
| 2022.3771060 | 2022.3771060 | Крышка подшипника | |
| 32501-3701030 | 32501-3701030 | Кронштейн генератора | |
| 240-3701056-Г | 240-3701056-Г | Кронштейн | |
| Г250-3701205-01 | Г250-3701205-01 | Кольцо контактное | |
| 3802.3701306 | 3802.3701306 | Колодка | |
| 2002.3771220 | 2002.3771220 | Катушка возбуждения | |
| 2022-3771010-06 | 2022-3771010-06 | Генератор без шкива и вентилятора для запасных частей | |
| ИАЕЮ.435214.014-05 | ИАЕЮ.435214.014-05 | Блок выпрямительный БПВ46-90-02 | |
| Х-4003 | Х-4003 | Гайка | |
| МХ-0235-01 | МХ-0235-01 | Гайка | |
| М8-6Н.6.06 | М8-6Н.6.06 | Гайка | |
| 8Х-1533 | 8Х-1533 | Гайка | |
| 2022.3771320 | 2022.3771320 | Выпрямительный блок со жгутом в сборе | |
| 1702.3771216 | 1702.3771216 | Втулка распорная | |
| Г250-3701319А1-Т | Г250-3701319А1-Т | Втулка изоляционная |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
