Каталог запасных частей к технике: Yutong Автобус ZK6899HA. Трубопровод системы питания топлива (ISBE220)

Тип техники

Марка

Модель

Схема

1

1

2

3

4

5

5a

5a

6

7

7

8

9

10

11

12

13

14

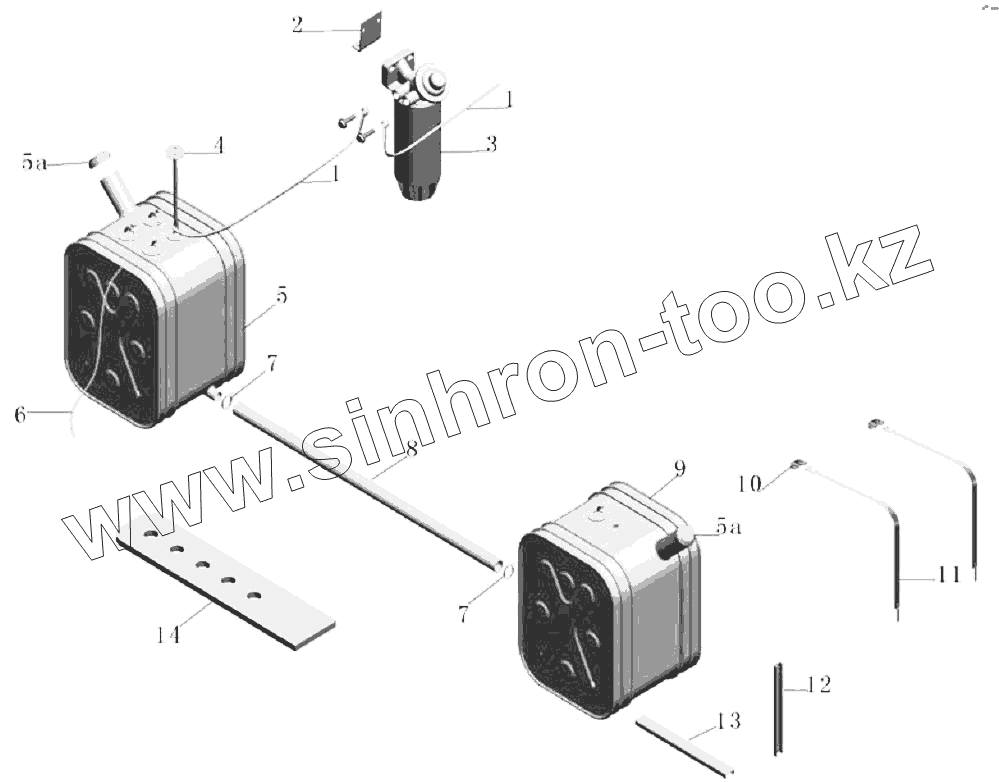

Позиция на иллюстрации	Заводской номер детали		Название детали
1	9108-00033		Нейлоновая трубка
2	1105-00017		Кронштейн топливного грубого фильтра
3	1101-01220		Топливный датчик
4	3731-00191		Топливный датчик
5	1101-00785		Главный топливный бак в сборе
5a	1101-01469		Крышка топливного бака
6	9108-00031		Трубка
7	8101-00169		Хомут
8	1104-00230		Соединительная резиновая трубка бака
9	1101-00784		Вспомогательный топливный бак в сборе
10	1101-00128		Кронштейн
11	1101-02017		Тяговый ремень
12	1101-00400		Панель, закрывающая топливный бак
13	1100-00001		Хомут крепления топливного бака
14	1101-02018		Кронштейн крепления соединительной трубы топлива
