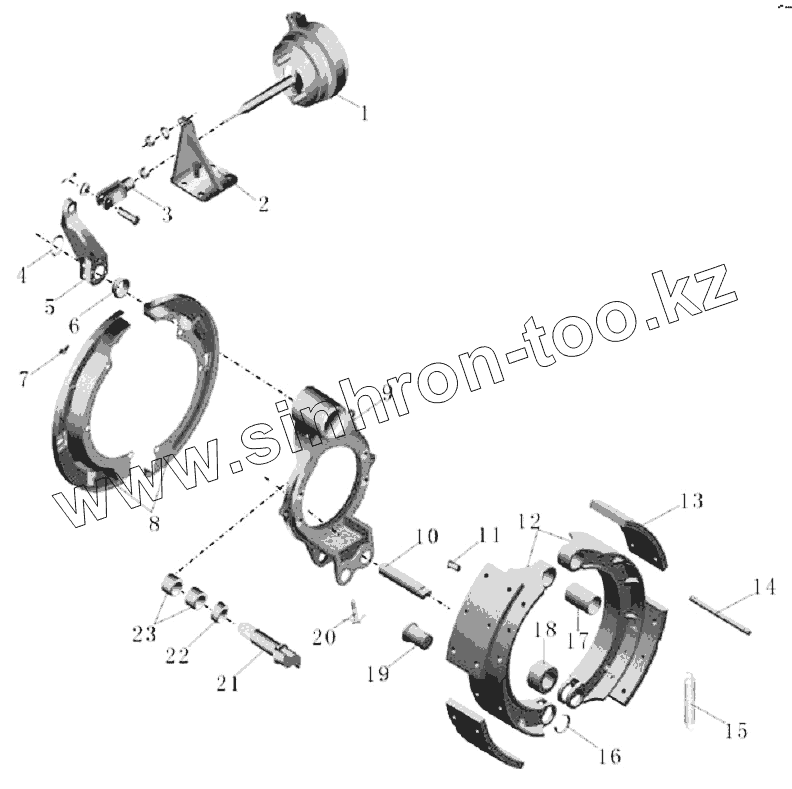

Каталог запасных частей к технике: Yutong Автобус ZK6899HA. Тормоз переднего вала
1
1
2
2
2
3
4
5
5
5
6
7
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
21
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3519-00223 | Тормозная камера передняя правая в сборе, S79YTD | |
| 1 | 3519-00222 | Тормозная камера передняя левая в сборе, S79YTD | |
| 2 | 3519-00461 | Кронштейн передней тормозной камеры-левый, DF | |
| 2 | 3519-00462 | Кронштейн передней тормозной камеры-правый, DF | |
| 3 | 3519F-041 | Сеодинительная вилка тормозной камеры | |
| 4 | Q500B6336 | Шплинт | |
| 5 | 3554-00060 | Трещетка передняя левая | |
| 5 | 3554-00064 | Трещетка передняя правая | |
| 6 | 35D-02046 | Надставка-кулачковый вал задний | |
| 7 | 2411-00024 | Конопачение наблюдательного глаза пыльника Q1-24S16KZ-00005 | |
| 8 | 3004-00096 | Пыльник передний, 30NS09X | |
| 9 | 3004-00150 | Основание передней тормозной колодки-левое, DF | |
| 9 | 3004-00151 | Основание передней тормозной колодки-правое, DF | |
| 10 | 3554-00054 | Стальная ось передней тормозной колодки Q1-30S42B-00005 | |
| 11 | 3552-00170 | Тормозная заклепка, передняя и задняя одинаковая 8x26 30JLSZ-00001A1-B | |
| 12 | 3552-00169 | Колодка тормозная передняя 30JLSZ-00001A1-B | |
| 13 | 3552-00497 | Накладка тормозная задняя, DF | |
| 14 | 3552-00402 | Установочный штифт--возвратная пружина, 30NS05H | |
| 15 | 3552-00332 | Пружина переднего тормоза 30NS09X | |
| 16 | 3501N-118 | Стопорное кольцо | |
| 17 | 3557-00005 | Втулка стальной оси передней тормозной колодки 30XN61 | |
| 18 | 3501N-113 | Ролик передний | |
| 19 | 3552-00426 | Вал роликовый-колодка тормозная | |
| 20 | 3502ZS10-134 | Винт | |
| 21 | 3556-00046 | Кулачковый вал переднего тормоза правый 30S42ABS | |
| 21 | 3556-00047 | Кулачковый вал переднего тормоза левый 30S42ABS | |
| 22 | 3004-00087 | Сальник основания переднего тормоза | |
| 23 | 3556-00069 | Втулка кронштейна кулачкового вала переднего тормоза 42 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
