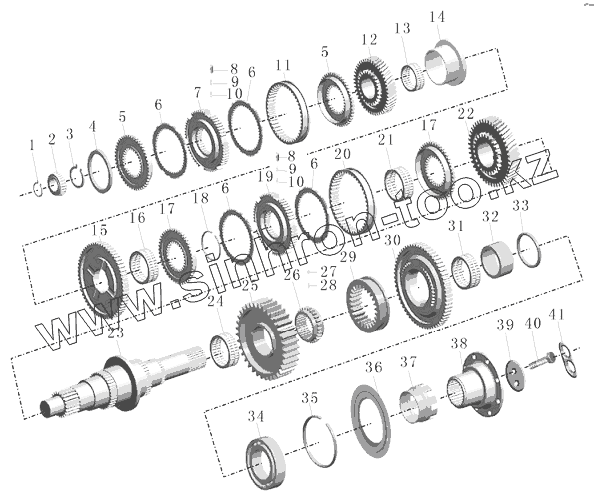

Каталог запасных частей к технике: Yutong Автобус ZK6852HG. Второй вал в сборе 1701-03813
1
2
3
4
5
5
6
6
6
6
7
8
8
9
9
10
10
11
12
13
14
15
16
17
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1701-00907 | Упругая манжета для вала QJ805 | |
| 2 | 1701-00525 | Передний подшипник вторичного вала QJ805 | |
| 3 | 1703-01901 | Зажимная пружина передней оси вторичного вала 4-ой и 5-ой передач | |
| 4 | 1763-01015 | Регульрованная подкладка | |
| 5 | 1701-00175 | Коническая ступица 3 и 4 передачи QJ805 1280 003 059 S | |
| 6 | 1701-00391 | Синхронное кольцо 1268 903 196(s) | |
| 7 | 1701-00682 | Основание синхронной шестерни 1292 304 041 QJ805 | |
| 8 | 1701-00668 | Синхронный толкач 1240 304 278 общепринятый для коробки передачQJ | |
| 9 | 1708-00020 | Внутреняя пружина толкача | |
| 10 | 1708-00019 | Внешняя пружина толкача | |
| 11 | 1701-00393 | Синхронная скользящая рубашка 4 и 5 передачи | |
| 12 | 1702-00014 | Шестерня 5 передачи вторичного вала QJ805 | |
| 13 | 1701-00521 | Игольчатый подшипник пятой передачи QJ805 1280 003 062 S | |
| 14 | 1763-00796 | Бегунок подшипника вторичного вала | |
| 15 | 1763-00283 | Шестерня 3 передачи вторичного вала | |
| 16 | 1701-00494 | Игольчатый подшипник третьей передачи | |
| 17 | 1701-00185 | Коническая ступица 3 и 4 передачи 1268 903 196(s) | |
| 18 | 1763-00568 | Шайба регулировочная кпп №1 | |
| 19 | 1701-00321 | Основание шестерни 2 и 3 передачи QJ805 1280 003 059 S | |
| 20 | 1701-00685 | Синхронная скользящая рубашка 2 и 3 передачи QJ805 | |
| 21 | 1701-00522 | Игольчатый подшипник третьей передачи QJ805 1280 003 063 S | |
| 22 | 1763-00301 | Шестерня второй передачи вторичного вала | |
| 23 | 1701-00524 | Вторичный вал | |
| 24 | 1701-01474 | Игольчатый подшипник шестерни 1 передачи QJ1205 | |
| 25 | 1701-00687 | Шестерня первой передачи второго вала 1280 304 055 QJ805 | |
| 26 | 1701-00688 | Основание шестерни зацепления 1292 304 026 QJ805 | |
| 27 | 1763-00526 | Стальной шар QJ | |
| 28 | 1702-00088 | Установочная пружина | |
| 29 | 1701-00689 | Скользящая рубашка первой и задней передачи ZF40E/ZF40H | |
| 30 | 1701-00690 | Шестерня задней передачи 1280 304 017 QJ805 | |
| 31 | 1701-00504 | Подшипник 2 передачи QJ805 1280 003 098(B) | |
| 32 | 1702-00012 | Гнездо подшипника шестерни задней передачи вторичного вала QJ805 | |
| 33 | 1763-00527 | Сепаратор QJ | |
| 34 | 1701-00401 | Задний подшипник второго вала 50314 1268 903 196 S | |
| 35 | 1701-00691 | Стопорное кольцо подшипника первого вала 0630 503 020 | |
| 36 | 1009-00063 | Маслодержатель | |
| 37 | 1764-00197 | Кольцо индукции одометра | |
| 38 | 1701-00173 | Венчик на вале вывода | |
| 39 | 1763-00748 | Упор конца вала | |
| 40 | Q150B1230TF2 | Болт | |
| 41 | 1701-00900 | Контрпластинка вала |
