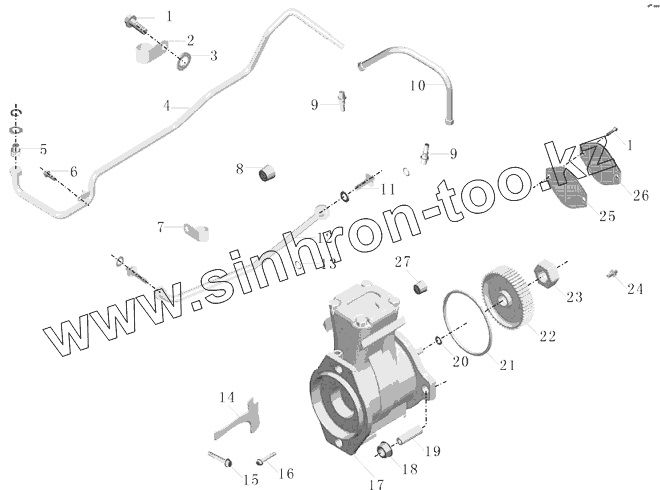

Каталог запасных частей к технике: Yutong Автобус ZK6852HG. Воздушный компрессор и трубопровод 1000-02489
zoom-in
zoom-out
enlarge
shrink
circle-right
circle-left
file-text2
info
cart
Тип техники
Не выбрано
Легковые автомобили
Грузовые автомобили и прицепы
Автобусы
Сельхозтехника
Спецтехника
Двигатели
Мототехника
Марка
Не выбрано
Golden Dragon
Hyundai
Ikarus
Karosa
King Long
Neoplan
Yutong
ZF
АМАЗ
Богдан
ЗИЛ
КАВЗ
Камский автозавод
ЛАЗ
ЛЗГМП
ЛиАЗ
Нефтекамский автозавод
ПАЗ
УралАЗ
Модель
Не выбрано
Автобус ZK6118HGA (2010)
Автобус ZK6118HGA (газ) (2014)
Автобус ZK6119HA-3 (2008)
Автобус ZK6121HQ (2012)
Автобус ZK6129H-2 (2008)
Автобус ZK6737D (2008)
Автобус ZK6852HG (2010)
Автобус ZK6899HA (2008)
Схема
>
Не выбрано
Корпус цилиндра и масляный насос 1000-02489
Головка цилиндра 1000-02489
Сбор функциональных деталей 1000-02489
Коробки шестерни и блок крышки 1000-02489
Блок топливного фильтра 1000-02489
Агрегат масляного охладителя 1000-02489
Топливный насос и трубопровод 1000-02489
Кожух маховика и монтаж стартера в сборе 1000-02489
Элементы впускной и выпускной трубы 1000-02489
Нагнетатель и соединительный трубопровод 1000-02489
Группа коромысел клапана 1000-02489
Воздушный компрессор и трубопровод 1000-02489
Кожух камеры пневматического клапана и группа вентиляции ящика коленчатого вала 1000-02489
Передний блок элементов двигателя 1000-02489
Водяной насос и выпускной / впускной трубопровод 1000-02489
Группа двигателя 1000-02489
Группа масляного поддона и указателя уровня масла в сборе 1000-02489
Управляющий модуль двигателя 1000-02489
Задняя модуль обработки 1000-02489
Двигатель в сборе (ISDe 185 41) PD30-1000-03
Подвеска двигателя в сборе(ISDE 185 41) PD30-1001-03
Монтаж топливного бака (150Л) PD30-1101-01
Монтаж трубопровода маслопитания (ISDE230-30) PD30-1104-03
Схема монтажа воздушного фильтра и впускного трубопровода (ISDE185-41) PD30-1109-03
Монтаж итеркулера и трубопровода (ISDE185 41) PD30-1119-03
Схема монтажа выхлопной системы (ISDE185-41) PD30-1200-03
Основание радиатора (с трубкой, правая сторона ISDE) PD30-1300-06
Монтаж трубопровода охлаждения (ISDE185 41) PD30-1303-03
Схема монтажа расширительного водного бака (левая сторона) PD30-1311-02
Сцепление Sachs GMF395 в сборе PD22-1601-02
Механизм управления сцеплением (QJ805 SAE2) PD22-1602-01
Трубопровод управления сцеплением PD22-1607-01
Корпус сцепления в сборе 1701-03813
Коробка передач в сборе (QJ805 6.9~1, без замедлителя) PD22-1701-03
Корпус коробки переключения передач в сборе 1701-03813
Второй вал в сборе 1701-03813
Передняя концевая крышка, Первый вал, промежуточный вал, вал заднего хода в сборе 1701-03813
Задняя крышка в сборе 1701-03813
Вилка переключения передач в сборе 1701-03813
Коробка переключения передач в сборе 1701-03813
Коробка передач в сборе 1701-03813
Устройство управления переключением передач (QJ805 с ISDE185 31) PD30-1703-04
Вал приводной в сборе (8T CA5-85) PD30-2200-01
Задний мост и полуось 2400-02089
Главный редуктор и дифференциал заднего моста 2400-02089
Тормоз заднего моста 2400-02089
Задняя подвеска в сборе (четыре листа) PD30-2911-01
Передний вал в сборе 3000-00753
Тормоз переднего вала 3000-00753
Передняя подвеска в сборе (трехсоставная рессора) PD30-2901-01
Колеса и шины (трехугольник, 8.25R20)
Монтаж рулевого колеса в сборе PD28-3402-01
Основание рулевого механизма (рессора)
ZK6820GCR Поворотный трубопровод (CA4DL1-18E3) PD30-3406-01
Поворотный масляный бак в сборе (ISDE) PD30-3408-03
Схема тормозного трубопровода (для России) PD30-3506-03
Монтаж воздушного ресивера (120163, для России, добавлять бачок воды) PD30-3513-08
Механизм осушителя PD30-3555-01
Клапаны в сборе (для России) PD30-3570-03
АБС (4S/4M-E, ABS) PD22-3550-01
Управление электронным газом (CA6DL1/4DL1, маленькая педаль) PD27-1108-01
Монтаж передней сцепки в сборе PD30-2805-02
Устройство вождения (Евро-III, ручная коробка передач, левое управление) PD30-8600-01
Каркас передка в сборе H209-5301-01
Каркас задка в сборе H209-5601-01
Монтаж переднего бампера (для российского рынка ZK6852HG) H269-2803
Обшивка передка в сборе H187-5302
Наружная обшивка левой боковой стороны в сборе (для России) ZK6852HG, H209-5402-03
Обшивка правой боковой стороны (для российского автобуса) H209-5502-08
Обшивка задка в сборе H187-5602
Наружная обшивка кузова в сборе (замки целого автобуса, с крышкой топливного бака) H209-5003-09
Монтаж заднего бампера в сборе (без раскрытия) H187-2804
Дверца моторного отсека в сборе H269-5604-01
Передняя дверца отсека в сборе ZK6852HG, H209-5304
Сборка дверцы моторного отсека водителя в сборе H269-5901-01
Левая вторая дверца отсека (1631x830) без решетчатой распорки H269-5902-01
Монтаж левой второй проверочной дверцы баллона (414x470) H269-5902-02
Правая вторая дверца отсека (1631x830) без решетчатой распорки H269-5912-01
Левое и правое окно с раздвижным стеклом, закрытые окна H209-5403-13
Монтаж передней дверцы пассажиров в сборе H187-6100-02
ZK6852HG передняя дверца в сборе (Айвэй,антизажимный пневмобаллон,для России) 6100-02599
Стекло передней пассажирской дверцы в сборе (прозрачное, однослойное) H205-6103-00
Монтаж промежуточной пассажирской дверцы в сборе (Айвэй) H187-6200-02
ZK6852HG, промежуточная дверца в сборе (Айвэй, антизажимный пневмобаллон, для России) 6200-01583
Стекло промежуточной дверцы в сборе (зеленое, однослойное) H205-6203-01
Белое однослойное подвижное встроенное окно водителя H187-6403-02
Монтаж впускной системы левой стороны в сборе (диаметр 150) H209-1161-02
Сборка приборного щитка H187-6700-01
Сборка педали передней дверцы (стандартный) H209-5104-01
Сборка педали промежуточной дверцы (стандартный) H187-5106-01
Сборка внутренней отделки (без подвесного потолка, салонные фонари) H209-5800-01
Сборка воздуховода (нет отделочной вершины и кондиционера) H209-5804-01
Сборка пола H209-5103
Поручень в сборе/Простая отделка/прямая поручень/темно-зеленая стальная трубка H209-8220-01
Монтаж сиденья для водителя в сборе H187-5808
Сборка сиденья пассажиров (ZK6852HG) H209-5807
Сборка зеркала внутреннего вида H187-8201
Сборка зеркало наружного заднего вида H187-8202
Сборка занавески H187-8204
Молоток для аварийного разбивания окон H199-8209
Оборудование огнетушения (один огнеглушитель) H201-8211-01
Сборка потолочного люка (два) H202-5703-02
Сборка колесной арки (ZK6831HGA) H202-3102
Товарный знак автобуса ZK6852HG H209-8000-02
Независимая система принудительного теплоотвода H187-8101-03
ZK6852HG, электроаппараты и принадлежности H209-3700
ZK6852HG освещения целого автобуса H209-4100
ZK6852HG Развлекательная система и другие принадлежности H209-7900
Сборка аккумулятора (верхняя прижимная пластина, 150AH, для автобуса) H187-3703
Ящик электроаппаратов закрытого типа ISDE185-42 для российского рынка 3722-00880
Центральный бокс электроуправления, ZK6852 HG русский знак 3722-00881
ZK6852HG Сборка генератора H209-3701
Сборка стеклоочистителя, ZK6852HG H209-5205
1
1
2
3
4
5
6
7
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
Позиция на иллюстрации
Заводской номер детали
Название детали
1
9401-05189
Болт шестигранный с фланцем
2
C3957508
Кронштейн
3
C68368 B
Монтажная прокладка
4
3509-00575
Труба выхода ож воздушного компрессора
5
C3287614
Прямое соединение
6
C3901249
Шестигранный фланцевый болт
7
C4899288
Трубодержатель
8
1104-00291
Внутреняя шестигранная коническая болт-пробка
9
C3287433
Быстросъемный соединитель
10
3509-00576
Труба выхода ож воздушного компрессора
11
C3866026
Болт уплотнительный топливной трубки
12
3509-00558
Труба входа ож воздушного компрессора
13
C3958964
Колицо уплотнительной прокладки
14
3509-00313
Кронштейн воздушного компрессора, isde
15
C3900630
Шестигранный болт с фланцем
16
C3900629
Шестигранный болт с фланцем
17
3509-00559
Компрессор воздушный
18
C3279043
Шестигранная фланцевая гайка
19
1002-00086
Болт с двойной головкой 40CR
20
C4895710
Кольцо уплотнительное
21
3509-00405
Уплотнительное кольцо воздушного компрессора
22
3509-00300
Шестерни воздушного компрессора
23
C3287893
Гайка
24
3509-00574
Впускной штуцер воздушного компрессора
25
3407-00263
Уплотняющая прокладка гидравлического насоса
26
C204048
Накладка
27
C3930881
Болт-пробка
