Каталог запасных частей к технике: Yutong Автобус ZK6852HG. Сборка зеркало наружного заднего вида H187-8202

Тип техники Не выбрано Легковые автомобили Грузовые автомобили и прицепы Автобусы Сельхозтехника Спецтехника Двигатели Мототехника

Марка Не выбрано Golden Dragon Hyundai Ikarus Karosa King Long Neoplan Yutong ZF АМАЗ Богдан ЗИЛ КАВЗ Камский автозавод ЛАЗ ЛЗГМП ЛиАЗ Нефтекамский автозавод ПАЗ УралАЗ

Модель Не выбрано Автобус ZK6118HGA (2010) Автобус ZK6118HGA (газ) (2014) Автобус ZK6119HA-3 (2008) Автобус ZK6121HQ (2012) Автобус ZK6129H-2 (2008) Автобус ZK6737D (2008) Автобус ZK6852HG (2010) Автобус ZK6899HA (2008)

Схема > Не выбрано Корпус цилиндра и масляный насос 1000-02489 Головка цилиндра 1000-02489 Сбор функциональных деталей 1000-02489 Коробки шестерни и блок крышки 1000-02489 Блок топливного фильтра 1000-02489 Агрегат масляного охладителя 1000-02489 Топливный насос и трубопровод 1000-02489 Кожух маховика и монтаж стартера в сборе 1000-02489 Элементы впускной и выпускной трубы 1000-02489 Нагнетатель и соединительный трубопровод 1000-02489 Группа коромысел клапана 1000-02489 Воздушный компрессор и трубопровод 1000-02489 Кожух камеры пневматического клапана и группа вентиляции ящика коленчатого вала 1000-02489 Передний блок элементов двигателя 1000-02489 Водяной насос и выпускной / впускной трубопровод 1000-02489 Группа двигателя 1000-02489 Группа масляного поддона и указателя уровня масла в сборе 1000-02489 Управляющий модуль двигателя 1000-02489 Задняя модуль обработки 1000-02489 Двигатель в сборе (ISDe 185 41) PD30-1000-03 Подвеска двигателя в сборе(ISDE 185 41) PD30-1001-03 Монтаж топливного бака (150Л) PD30-1101-01 Монтаж трубопровода маслопитания (ISDE230-30) PD30-1104-03 Схема монтажа воздушного фильтра и впускного трубопровода (ISDE185-41) PD30-1109-03 Монтаж итеркулера и трубопровода (ISDE185 41) PD30-1119-03 Схема монтажа выхлопной системы (ISDE185-41) PD30-1200-03 Основание радиатора (с трубкой, правая сторона ISDE) PD30-1300-06 Монтаж трубопровода охлаждения (ISDE185 41) PD30-1303-03 Схема монтажа расширительного водного бака (левая сторона) PD30-1311-02 Сцепление Sachs GMF395 в сборе PD22-1601-02 Механизм управления сцеплением (QJ805 SAE2) PD22-1602-01 Трубопровод управления сцеплением PD22-1607-01 Корпус сцепления в сборе 1701-03813 Коробка передач в сборе (QJ805 6.9~1, без замедлителя) PD22-1701-03 Корпус коробки переключения передач в сборе 1701-03813 Второй вал в сборе 1701-03813 Передняя концевая крышка, Первый вал, промежуточный вал, вал заднего хода в сборе 1701-03813 Задняя крышка в сборе 1701-03813 Вилка переключения передач в сборе 1701-03813 Коробка переключения передач в сборе 1701-03813 Коробка передач в сборе 1701-03813 Устройство управления переключением передач (QJ805 с ISDE185 31) PD30-1703-04 Вал приводной в сборе (8T CA5-85) PD30-2200-01 Задний мост и полуось 2400-02089 Главный редуктор и дифференциал заднего моста 2400-02089 Тормоз заднего моста 2400-02089 Задняя подвеска в сборе (четыре листа) PD30-2911-01 Передний вал в сборе 3000-00753 Тормоз переднего вала 3000-00753 Передняя подвеска в сборе (трехсоставная рессора) PD30-2901-01 Колеса и шины (трехугольник, 8.25R20) Монтаж рулевого колеса в сборе PD28-3402-01 Основание рулевого механизма (рессора) ZK6820GCR Поворотный трубопровод (CA4DL1-18E3) PD30-3406-01 Поворотный масляный бак в сборе (ISDE) PD30-3408-03 Схема тормозного трубопровода (для России) PD30-3506-03 Монтаж воздушного ресивера (120163, для России, добавлять бачок воды) PD30-3513-08 Механизм осушителя PD30-3555-01 Клапаны в сборе (для России) PD30-3570-03 АБС (4S/4M-E, ABS) PD22-3550-01 Управление электронным газом (CA6DL1/4DL1, маленькая педаль) PD27-1108-01 Монтаж передней сцепки в сборе PD30-2805-02 Устройство вождения (Евро-III, ручная коробка передач, левое управление) PD30-8600-01 Каркас передка в сборе H209-5301-01 Каркас задка в сборе H209-5601-01 Монтаж переднего бампера (для российского рынка ZK6852HG) H269-2803 Обшивка передка в сборе H187-5302 Наружная обшивка левой боковой стороны в сборе (для России) ZK6852HG, H209-5402-03 Обшивка правой боковой стороны (для российского автобуса) H209-5502-08 Обшивка задка в сборе H187-5602 Наружная обшивка кузова в сборе (замки целого автобуса, с крышкой топливного бака) H209-5003-09 Монтаж заднего бампера в сборе (без раскрытия) H187-2804 Дверца моторного отсека в сборе H269-5604-01 Передняя дверца отсека в сборе ZK6852HG, H209-5304 Сборка дверцы моторного отсека водителя в сборе H269-5901-01 Левая вторая дверца отсека (1631x830) без решетчатой распорки H269-5902-01 Монтаж левой второй проверочной дверцы баллона (414x470) H269-5902-02 Правая вторая дверца отсека (1631x830) без решетчатой распорки H269-5912-01 Левое и правое окно с раздвижным стеклом, закрытые окна H209-5403-13 Монтаж передней дверцы пассажиров в сборе H187-6100-02 ZK6852HG передняя дверца в сборе (Айвэй,антизажимный пневмобаллон,для России) 6100-02599 Стекло передней пассажирской дверцы в сборе (прозрачное, однослойное) H205-6103-00 Монтаж промежуточной пассажирской дверцы в сборе (Айвэй) H187-6200-02 ZK6852HG, промежуточная дверца в сборе (Айвэй, антизажимный пневмобаллон, для России) 6200-01583 Стекло промежуточной дверцы в сборе (зеленое, однослойное) H205-6203-01 Белое однослойное подвижное встроенное окно водителя H187-6403-02 Монтаж впускной системы левой стороны в сборе (диаметр 150) H209-1161-02 Сборка приборного щитка H187-6700-01 Сборка педали передней дверцы (стандартный) H209-5104-01 Сборка педали промежуточной дверцы (стандартный) H187-5106-01 Сборка внутренней отделки (без подвесного потолка, салонные фонари) H209-5800-01 Сборка воздуховода (нет отделочной вершины и кондиционера) H209-5804-01 Сборка пола H209-5103 Поручень в сборе/Простая отделка/прямая поручень/темно-зеленая стальная трубка H209-8220-01 Монтаж сиденья для водителя в сборе H187-5808 Сборка сиденья пассажиров (ZK6852HG) H209-5807 Сборка зеркала внутреннего вида H187-8201 Сборка зеркало наружного заднего вида H187-8202 Сборка занавески H187-8204 Молоток для аварийного разбивания окон H199-8209 Оборудование огнетушения (один огнеглушитель) H201-8211-01 Сборка потолочного люка (два) H202-5703-02 Сборка колесной арки (ZK6831HGA) H202-3102 Товарный знак автобуса ZK6852HG H209-8000-02 Независимая система принудительного теплоотвода H187-8101-03 ZK6852HG, электроаппараты и принадлежности H209-3700 ZK6852HG освещения целого автобуса H209-4100 ZK6852HG Развлекательная система и другие принадлежности H209-7900 Сборка аккумулятора (верхняя прижимная пластина, 150AH, для автобуса) H187-3703 Ящик электроаппаратов закрытого типа ISDE185-42 для российского рынка 3722-00880 Центральный бокс электроуправления, ZK6852 HG русский знак 3722-00881 ZK6852HG Сборка генератора H209-3701 Сборка стеклоочистителя, ZK6852HG H209-5205

1

2

3

4

5

6

7

8

9

10

11

12

13

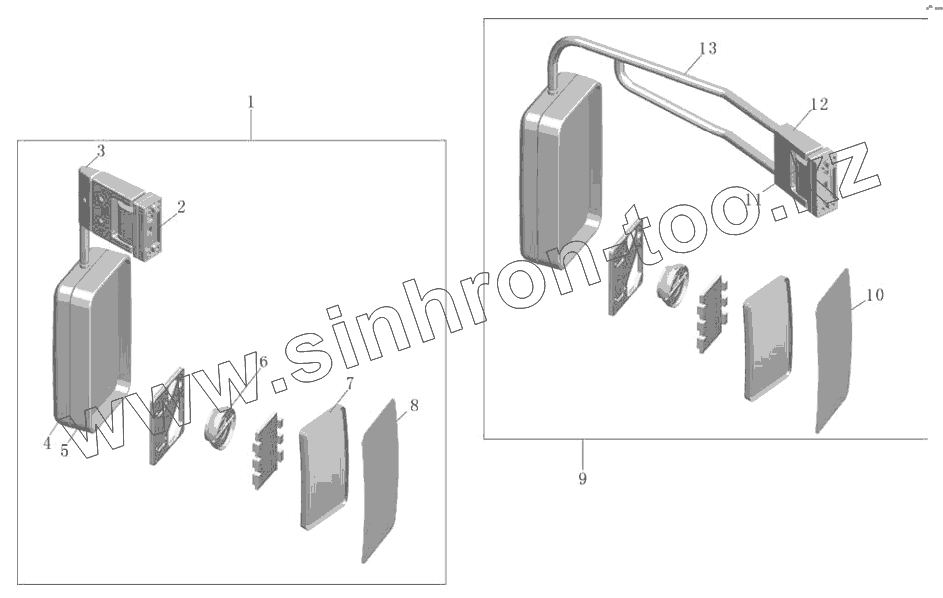

Позиция на иллюстрации	Заводской номер детали		Название детали
8202-01719	8202-01719		Роскошное ручное зеркало заднего вида
1	8202-01803		Механическое зеркало заднего вида
2	8202-00478		Кронштейн крепления внешнего зеркала заднего вида левый
3	8202-01726		Короткий кронштейн зеркала заднего хода
4	8202-00471		Крышка главного зеркала
5	8202-00470		Корпус главного зеркала
6	8202-01531		Детали ручной сборки
7	8202-00469		Крепление правого зеркала к кузову
8	8202-00467		Линза левая главного зеркала
9	8202-01804		Правое ручное зеркало заднего хода
10	8202-00468		Линза правая панорамного зеркала
11	8202-00798		Пластмассовая оболочка ножки зеркала заднего вида
12	8202-00479		Отделочная крышка основания
13	8202-01735		Длинный кронштейн зеркала заднего хода

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
