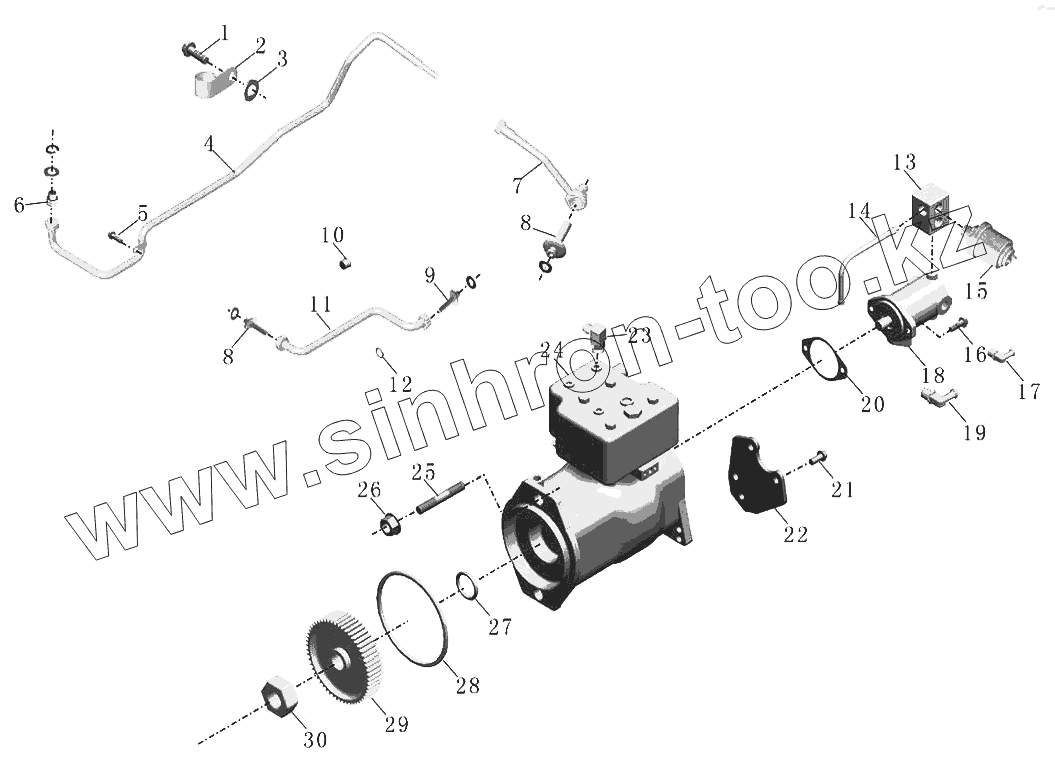

Каталог запасных частей к технике: Yutong Автобус ZK6737D. Воздушный компрессор и трубопроводы
1
2
3
4
5
6
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | С3903990 | Шестигранный болт с фланцевой поверхностью | |
| 2 | 3957508 | Хомут | |
| 3 | 68368 В | Установочный распорный блок | |
| 4 | 3509-00328 | Водоотводящая трубка воздушного компрессора | |
| 5 | С3901249 | Шестиугольный фланцевый болт | |
| 6 | С3287614 | Корпус прямого соединения | |
| 7 | 3509-00298 | Водоотводящая трубка воздушного компрессора | |
| 8 | С3287433 | Легкоразъемный штуцер | |
| 9 | С3866026 | Болт штуцера в виде китайской четырехструнной гитаре | |
| 10 | 1104-00291 | Внутреняя шестигранная коническая болт-пробка | |
| 11 | 3509-00296 | Водоподводящая трубка воздушного компрессора | |
| 12 | С3958964 | Уплотнительная шайба | |
| 13 | С4932369 | Установочный распорный блок | |
| 14 | С4943045 | Комбинированный шланг | |
| 15 | 3611-00032 | Датчик давления масла | |
| 16 | С3902460 | Шестиугольный фланцевый болт | |
| 17 | 34N-05040 | Штуцер-угольник в сборе | |
| 18 | 3407-00126 | Гидроусилитель руля | |
| 19 | 34N-06025 | Штуцер-угольник в сборе | |
| 20 | 3407-00127 | Уплотняющая прокладка гидронасоса ISDe140 | |
| 21 | С3900629 | Шестигранный болт с фланцевой поверхностью | |
| 22 | 3509-00299 | Кронштейн воздушного компрессора | |
| 23 | С3930881 | Ввертыш | |
| 24 | 3509-00301 | Воздушный компрессор | |
| 25 | С3905371 | Шпилька | |
| 26 | С3279043 | Шестиугольная фланцевая гайка | |
| 27 | С4895710 | О-образная уплотнительная прокладка | |
| 28 | С3906252 | Прямоугольная прокладка | |
| 29 | 3509-00300 | Шестерни воздушного компрессора | |
| 30 | С3287893 | Гайка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
