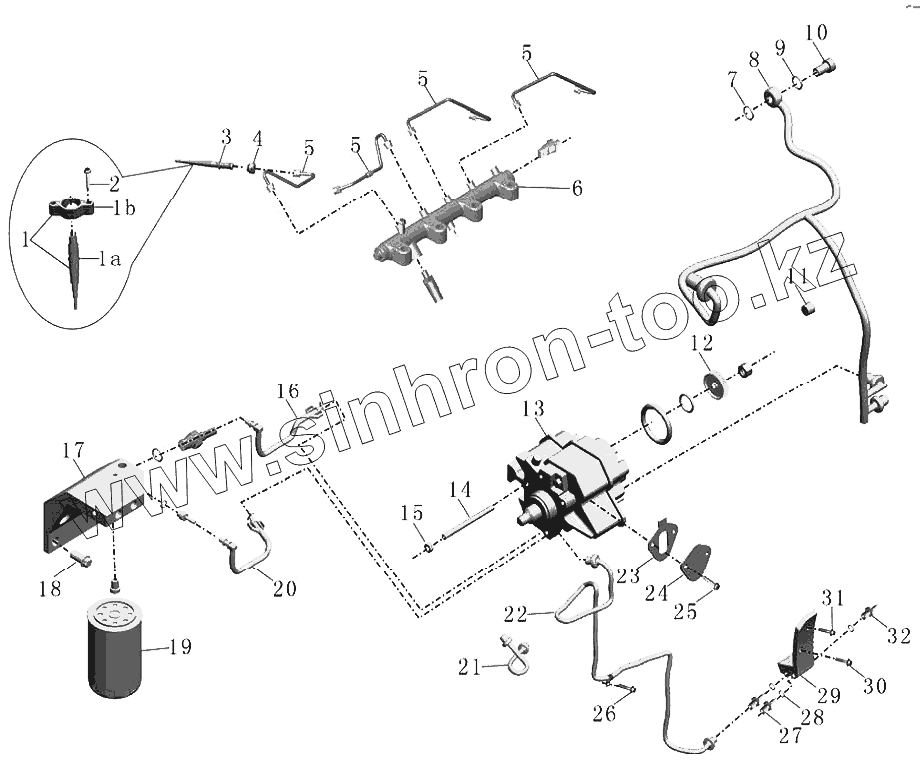

Каталог запасных частей к технике: Yutong Автобус ZK6737D. Топливный насос и его трубопроводы
1
1a
1b
2
3
4
5
5
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | D4937065ZZ | Форсунка в сборе | |
| 1a | 1112-00106 | Форсунка | |
| 1b | D3976370 | Хомут форсунки | |
| 2 | 9401-Q184063088 | Шестиугольный фланцевый болт | |
| 3 | 1112-00109 | Соединитель форсунки ISLe/De | |
| 4 | C3946625 | Штуцер | |
| 5 | 1129-00047 | Топливопровод высокого давления | |
| 6 | 1104-00636 | Сорельсовая трубка топлива | |
| 7 | 1002-00196 | Уплотнительная шайба | |
| 8 | 1104-00640 | Топливная подающая трубка4 | |
| 9 | C3963988 | Уплотняющая шайба | |
| 10 | C3957290 | Клапан для отбора проб | |
| 11 | C4899743 | Трубка-державка | |
| 12 | 1111-00136 | Шестерни масляного насоса | |
| 13 | D3971529 | Насос впрыска топлива | |
| 14 | 3949419 | Шпилька | |
| 15 | 1014-00008 | Шестигранная гайка с фланцем | |
| 16 | 1104-00637 | Топливная подающая трубка | |
| 17 | С4930253 | Крышка топливного фильтра в сборе | |
| 18 | С3901249 | Шестиугольный фланцевый болт | |
| 19 | 1117-00053 | Топливный фильтр | |
| 20 | 1104-00638 | Топливная подающая трубка 2 | |
| 21 | 1104-00639 | Топливная подающая трубка 3 | |
| 22 | 1104-00641 | Топливная подающая трубка 5 | |
| 23 | 1011-00038 | Уплотняющая прокладка маслонасоса | |
| 24 | С3948083 | Прижим | |
| 25 | С3900630 | Шестигранный болт с фланцем | |
| 26 | С3900629 | Шестигранный болт с фланцевой поверхностью | |
| 27 | 4930875 | Легкоразъемный штуцер | |
| 28 | С4891385 | Уплотнительная шайба | |
| 29 | 1104-00635 | Штуцер управления топливного насоса | |
| 30 | С3900631 | Шестигранный болт с фланцевой поверхностью | |
| 31 | С3903112 | Шестигранный болт с фланцем | |
| 32 | С4931207 | Возвратный штуцер |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
