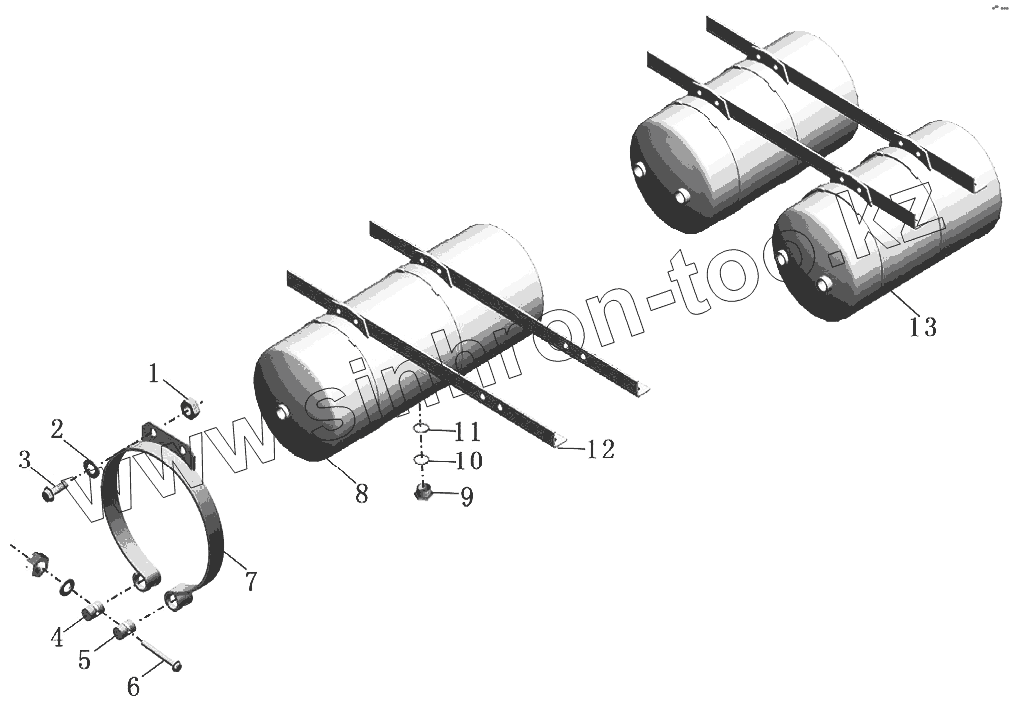

Каталог запасных частей к технике: Yutong Автобус ZK6737D. Монтажный чертёж ресивера
1
2
3
4
5
6
7
8
9
10
11
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9401-Q150B082588KL | Болт | |
| 2 | 9401-Q40108KL | Шайба | |
| 3 | 9401-Q32808KL | Стопорная гайка | |
| 4 | 3513-00015 | Установочная колодка | |
| 5 | 3513-00016 | Ограничительная колодка | |
| 6 | 3513-00014 | Внутренний шестигранный колонный болт | |
| 7 | 3513-00034 | Лента крепления в сборе | |
| 8 | 3513-00018 | Двойной ресивер | |
| 9 | 3513-00013 | Выпускный клапан | |
| 10 | 3506-00159 | Уплотнительное кольцо | |
| 11 | 3506-00156 | О-образное уплотнительное кольцо | |
| 12 | 3513-00230 | Кронштейн ресивера | |
| 13 | 3513-00012 | Воздушный ресивер |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
