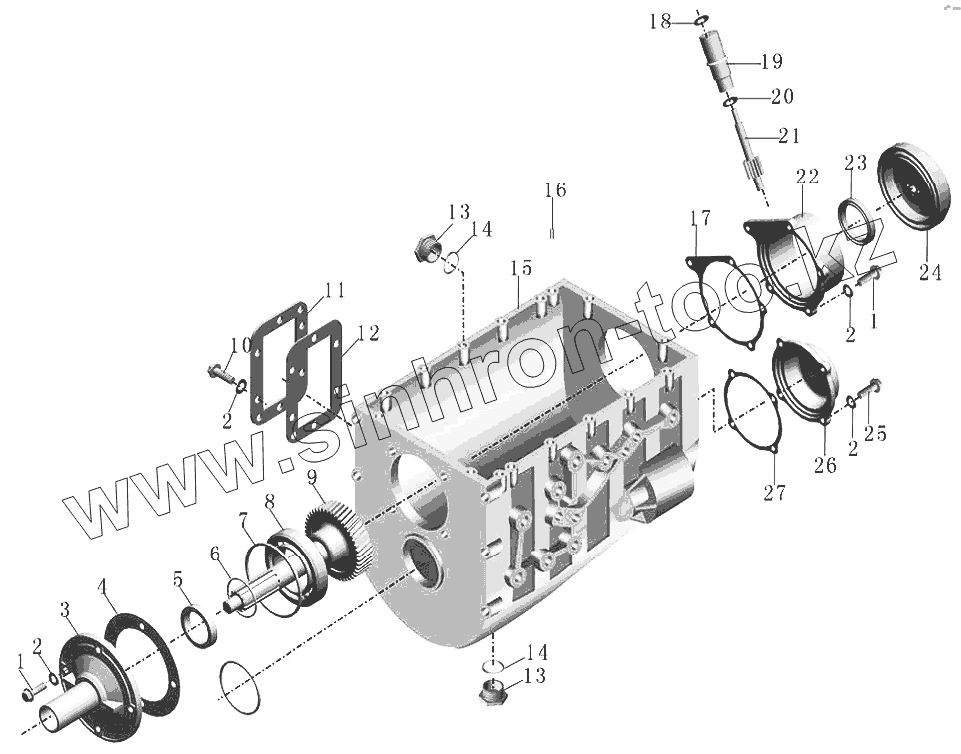

Каталог запасных частей к технике: Yutong Автобус ZK6737D. Картер КПП и первичный вал
1
1
2
2
2
2
3
4
5
6
7
8
9
10
11
12
13
13
14
14
15
16
17
18
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Q150B1030-J0 | Малый шестиугольный болт | |
| 2 | 9401-Q40310KL | Пружинная шайба | |
| 3 | 1701-00386 | Крышка первичного вала | |
| 4 | 1762-00117 | Уплотнительная прокладка крышки первичного вала | |
| 5 | 1701-00385 | Сальник первичного вала | |
| 6 | 9401-Q43165 | D-осевая пружинная манжета | |
| 7 | 9401-Q433120 | D-сплющенная осевая пружинная манжета | |
| 8 | 1762-00212 | Подшипник первичного вала | |
| 9 | 1762-00116 | Первичный вал кпп | |
| 10 | 9401-Q150B102048KL | Шестиугольной болт | |
| 11 | 1701-00301 | Прижим выходного вала | |
| 12 | 1701-00302 | Уплотнительная прокладка прижима выходного вала | |
| 13 | 1701-00308 | Сливная пробка в сборе | |
| 14 | Q72324-9 | Уплотнительная шайба | |
| 15 | 1761-00028 | Корпус КПП | |
| 16 | Q5221026 | Установочный палец | |
| 17 | 1701-00307 | Уплотнительная прокладка крышки заднего подшипника вторичного вала | |
| 18 | 3602-00036 | Сальник спидометра в сборе | |
| 19 | 1700L22-526 | Штуцер гибкого троса спидометра | |
| 20 | 1701-00512 | Уплотнительная шайба | |
| 21 | 1764-00053 | Ведомая шестерня спидометра | |
| 22 | 1701-00509 | Крышка заднего подшипника вторичного вала | |
| 23 | 1701-00382 | Сальник вторичного вала | |
| 24 | 1701-00509 | Крышка заднего подшипника вторичного вала | |
| 25 | 1700D4-630 | Болт | |
| 26 | 1701-00303 | Крышка заднего подшипника промежуточного вала | |
| 27 | 1701-00304 | Уплотнительная прокладка крышки заднего подшипника вторичного вала |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
