Каталог запасных частей к технике: Yutong Автобус ZK6129H-2. РА16-1601-02 Сцепление в сборе

Тип техники Не выбрано Легковые автомобили Грузовые автомобили и прицепы Автобусы Сельхозтехника Спецтехника Двигатели Мототехника

Марка Не выбрано Golden Dragon Hyundai Ikarus Karosa King Long Neoplan Yutong ZF АМАЗ Богдан ЗИЛ КАВЗ Камский автозавод ЛАЗ ЛЗГМП ЛиАЗ Нефтекамский автозавод ПАЗ УралАЗ

Модель Не выбрано Автобус ZK6118HGA (2010) Автобус ZK6118HGA (газ) (2014) Автобус ZK6119HA-3 (2008) Автобус ZK6121HQ (2012) Автобус ZK6129H-2 (2008) Автобус ZK6737D (2008) Автобус ZK6852HG (2010) Автобус ZK6899HA (2008)

Схема > Не выбрано А097-5205 Стеклоочиститель в сборе А053-8202 Монтаж зеркала заднего вида в сборе А098-5703 Монтаж потолочного люка в сборе А098-8204 Монтаж солнцезащитной шторы в сборе А098-8201 Монтаж зеркала внутреннего вида в сборе А098-8211 Монтаж огнетушителя в сборе А097-5302 Обшивка передка в сборе А097-2803 Монтаж переднего бампера в сборе А053-5301 Каркас передка в сборе А097-5602 Задок кузова в сборе А060-2804 Монтаж заднего бампера в сборе А053-5601 Каркас задка в сборе А053-5901-02 Сборка первой дверцы отсека на левой стороне А101-5902 Сборка дверцы левого второго отсека в сборе А053-5903-03 Монтаж дверцы левого третьего отсека в сборе А053-5904-03 Монтаж дверцы левого четвертого отсека в сборе А053-5905-03 Монтаж дверцы левого пятого отсека в сборе А053-5906-01 Монтаж дверцы левого шестого отсека в сборе А101-5911 Сборка дверцы правого отсека в сборе А053-5913-02 Монтаж дверцы правого третьего отсека в сборе А097-5914 Монтаж дверцы правого четвертого отсека в сборе А097-5915 Монтаж дверцы правого пятого отсека в сборе А097-5604 Монтаж дверцы резервного отсека в сборе А097-3102 Монтаж колпака в сборе А097-6403 Сборка водительского окна в сборе A097-5403 Сборка бокового окна в сборе (1) А097-5403 Сборка бокового окна в сборе (2) А098-5003 Внешняя обшивка кузова в сборе А055-5402 Внешняя обшивка левой стороны в сборе А055-5502 Внешняя обшивка правой стороны в сборе А097-6100 Монтаж передней дверцы пассажиров в сборе А097-6200 Сборка промежуточной дверцы пассажиров в сборе A098-3700 Электросистема (1) А098-3700 Электросистема (2) А098-3700 Электросистема (3) А098-3700 Электросистема (4) А098-3800 Монтаж стенда приборов в сборе 3722-00232 Передний бокс электроаппаратов В037-3703 Монтаж кронштейна аккумулятора в сборе А098-5800-01 Внутренняя отделка в сборе (1) А098-5800-01 Внутренняя отделка в сборе (2) А098-5804-01 Монтаж внутреннего багажника в сборе А098-6800 Монтаж сиденья для водителя в сборе A098-5807 Расположение сидений в сборе А098-5807 Расположение сидений в сборе (2) А098-8215 Монтаж перегородки в сборе 8500-00849 Монтаж перегородки в сборе (1) 8500-00849 Туалет с сидячим унитазом (2) 8103-04223 Кондиционер в сборе (1) 8103-04223 Кондиционер в сборе (2) 8103-04223 Кондиционер в сборе (3) А098-8103 Система охлаждения в сборе А098-8101 Монтаж системы водяного отопления в сборе 1000-00831 Корпус цилиндра (1) 1000-00831 Узел кабины шестерни (2) 1000-00831 Крышка цилиндра (3) 1000-00831 Поршень и шатун (4) 1000-00831 Камера пневмоклапана и система ветилирования коробки коленвала (5) 1000-00831 Топливный насос и маслопровод в сборе (6) 1000-00831 Корпус маховика и старте (7) 1000-00831 Узел принадлежностей системы топливопитания (8) 1000-00831 Масляный насос и узел принадлежностей заливки масла цилиндра (9) 1000-00831 Узел охладителя масла (10) 1000-00831 Система впуска воздуха (11) 1000-00831 Узел выпускной трубки (12) 1000-00831 Воздушный компрессор и трубка охлаждающей воды (13) 1000-00831 Топливный фильтр и соединительная трубка (14) 1000-00831 Водный фильтр в сборе (15) 1000-00831 Узел кулачкового вала (16) 1000-00831 Шкив в сборе (17) 1000-00831 Нагнетатель и трубка (18) 1000-00831 Масляный поддон в сборе (19) 1000-00831 Управляющий модуль двигателя (20) 1000-00831 Генератор (21) РА16-1001-04 Монтаж двигателя в сборе А098-1109 Впускная система левой стороны в сборе РА16-1109-07 Воздушный фильтр в сборе РА16-1201-02 Выпуск-шумоглушитель РА16-1203-06 Впускная и выпускная трубка шумоглушителя РА16-1101-04 Монтаж топливного бака в сборе РА16-1101-05 Монтаж топливного бака в сборе (увеличение 100Л) РВ21-1104-04 Система питания топлива в сборе РА16-1308-04 Вентилятор и кожух РА16-1301-04 Радиатор РА16-1302-07 Подвеска радиатора РА16-1303-07 Водная трубка и расположение РВ21-1311-06 Монтаж вспомогательного водного бака в сборе РА16-1314-06 Охлаждающий механизм привода в сборе РА16-1119-10 Монтаж интеркуллера в сборе 1701-01723C Корпус коробки передач и внешний периметр (1) 1701-01723С Первый вал, промежуточный вал, вал заднего хода в сборе (2) 1701-01723С Второй вал в сборе (3) 1701-01723С Механизм вилки переключения передач в сборе (4) 1701-01723С Верхняя крышка и вал переключения в сборе (5) 1701-01723С Задняя крышка в сборе (6) РА16-1703-04 Механизм управления коробкой передач РА16-1601-02 Сцепление в сборе РА16-1602-04 Механизм управления сцеплением РА16-1607-02 Трубопровод управления сцеплением РВ09-1108-01 Управление и монтаж электронного газа РА16-3402-02 Рулевой диск и регулируемое устройство РА16-3401-02 Рулевой механизм в сборе РА16-3406-02 Поворотный трубопровод РА16-3408-03 Резервуар ГУР РА16-3407-01 Насос рулевого управления РА16-3412-03 Монтаж рулевого механизма в сборе РА16-8600-04 Механизм управления вождением 3000-00101 Передний мост в сборе (1) 3000-00101 Тормоз переднего вала (2) 2400-00616 Задний мост в сборе (1) 2400-00616 Главный ретардер и дифференциал конической шестерни (2) 2400-00616 Тормоз заднего моста (3) 2901-00377 Передняя подвеска в сборе 2911-00449 Задняя подвеска в сборе PA01-3106-01 Автошина РА16-3101-01 Бескамерная автошина РА16-3105-01 Монтаж запасного колеса в сборе A16-3506-05 Тормозной трубопровод (1) А16-3506-05 Тормозной трубопровод (2) РА16-3511-02 Механизм осушителя 3550-00261 Добавленные аппараты для монтажа ASR РА16-3524-02 Механизм ретардера РА16-3513-02 Монтаж газосборника РА16-2201-04 Передаточный вал заднего моста в сборе

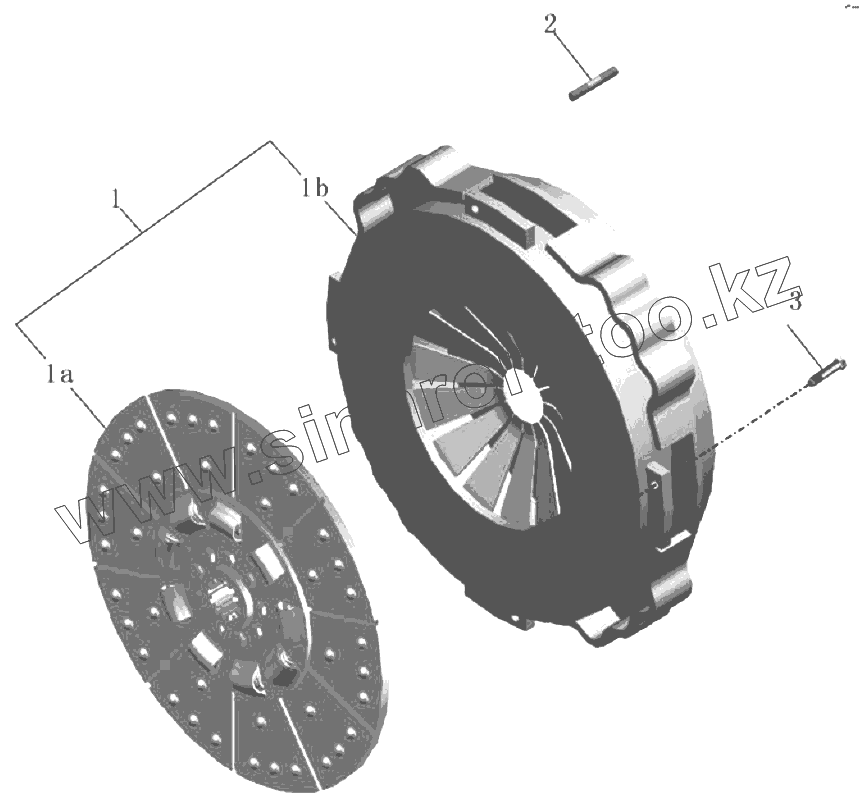

1

1a

1b

2

3

Позиция на иллюстрации	Заводской номер детали		Название детали
1	1601-00282		Сцепление диафрагмы
1a	9601-01458		Диск сцепления
1b	9601-01459		Корзина сцепления
2	1001-00331		Болт с двойной головкой 40CR
3	Q150B1070TD3		Шестигранный болт

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
