Каталог запасных частей к технике: Yutong Автобус ZK6129H-2. 1000-00831 Нагнетатель и трубка (18)

Тип техники

Марка

Модель

Схема

1

2

3

4

5

5

6

7

8

9

10

10

11

12

13

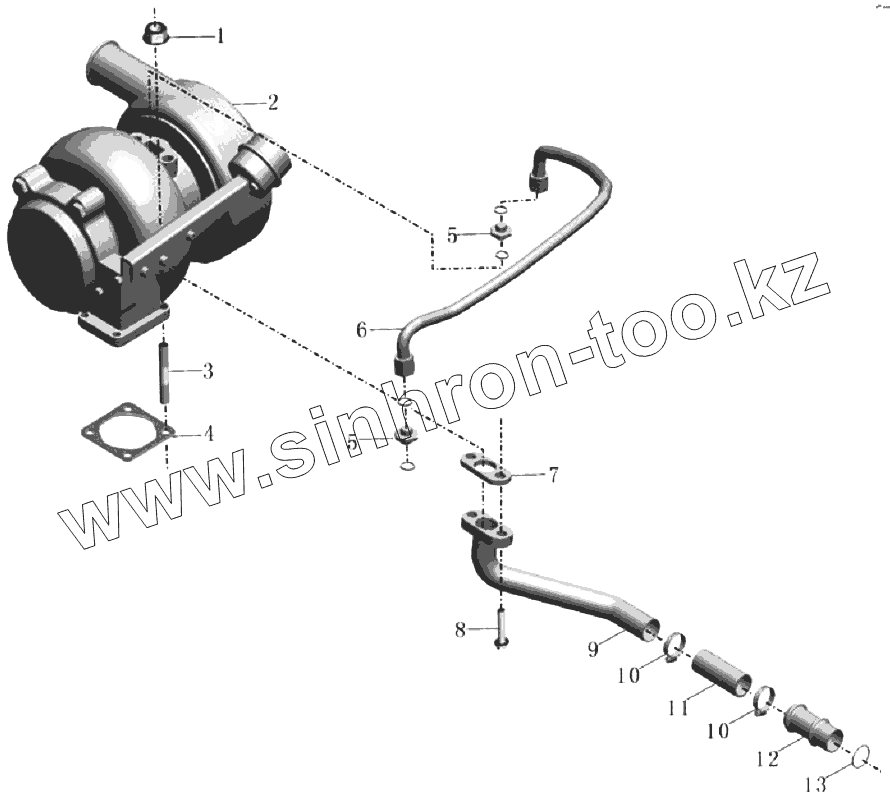

Позиция на иллюстрации	Заводской номер детали		Название детали
1	С3818824		Шестигранная гайка с фланцевой поверхностью
2	1118-00262		Нагнетатель
3	1118-00331		Шпилька -нагнетатель, ISLe 290
4	1118-00292		Уплотняющая прокладка нагнетателя, ISLe 290
5	С3922789		Корпус с узлом прямого соединения
6	1118-00332		Соединительная труба компенссатора нагнетателя, ISLe 290
7	1118-00289		Прокладка возвратной трубы
8	С3900630		Шестигранный болт с фланцем
9	1118-00341		Возвратная труба нагнетателя, ISLe
10	С3412320		Трубодержатель
11	С3286499		Прямой шланг
12	1118-00340		Возвратный шланг нагнетателя, ISLe
13	С3931824		О-образное уплотнительное кольцо

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
