Каталог запасных частей к технике: Yutong Автобус ZK6121HQ. PA127-3400-01-M Главный агрегат рулевого управления

Тип техники Не выбрано Легковые автомобили Грузовые автомобили и прицепы Автобусы Сельхозтехника Спецтехника Двигатели Мототехника

Марка Не выбрано Golden Dragon Hyundai Ikarus Karosa King Long Neoplan Yutong ZF АМАЗ Богдан ЗИЛ КАВЗ Камский автозавод ЛАЗ ЛЗГМП ЛиАЗ Нефтекамский автозавод ПАЗ УралАЗ

Модель Не выбрано Автобус ZK6118HGA (2010) Автобус ZK6118HGA (газ) (2014) Автобус ZK6119HA-3 (2008) Автобус ZK6121HQ (2012) Автобус ZK6129H-2 (2008) Автобус ZK6737D (2008) Автобус ZK6852HG (2010) Автобус ZK6899HA (2008)

Схема > Не выбрано РА 127-1000-03 Комплект двигателя 1000-03432 Комплект двигателя ISLE340 40 1000-03432-01 Группа корпуса пневматического цилиндра и масляного насоса 1000-03432-02 Группа крышки пневматического цилиндра 1000-03432-03 Группа функциональных деталей 1000-03432-04 Шестерная камера и групповая крышка 1000-03432-05 Группа фильтра топлива 1000-03432-06 Группа масляного охладителя 1000-03432-07 Группа топливного насоса и трубопровода 1000-03432-08 Комплект корпуса маховика и стартера в сборе 1005-00841 Маховик в сборе 1000-03432-09 Группа впускной и выпускной трубы 1000-03432-10 Группа нагнетателя и соединительного трубопровода 1000-03432-11 Группа качающегося рычага клапана 1000-03432-12 Воздушный компрессор и группа трубопровод 1000-03432-13 Кожух камеры клапана и вентиляция ящика коленчатого вала 1000-03432-14 Группа переднего торца двигателя 1000-03432-15 Группа водяного насоса и выпускного / впускного трубопровода 1000-03432-16 Группа генератора в сборе 1000-03432-17 Группа картера и указателя уровня масла 1000-03432-18 Управляющий модуль двигателя 1000-03432-19 Группа водяного фильтра 1000-03432-20 Модуль обработки хвостового газа ENS Система двигателя РА127-1303-02-M Схема монтажа трубопровода охлаждения РА127-1101-03-М Топливной бак (300L) РА127-1101-03-М Топливной бак A229-1108-01 Электронная заслонка в сборе PA127-1200-02-M Выхлопная система в сборе PA127-1119-02 Монтажная схема промежуточного охладителя и трубопровода (ISLE290 40) РА127-1300-02-М Блок радиатора (ISLE) 1300-00390 Электромагнитное сцепление вентилятора скорости LINNIG2 (LA1.2.045Y) 1300-00422 Приводное колесо веера 1315-00761 Средний промежуточный шкив Ф168 РА127-1109-02 Схема монтажа воздушного фильтра и трубопровода в сборе (ISLE290 40) 1109-03624 Воздушный фильтр РА127-1311-01-М Схема монтажа расширительного водяного бака ISL8.9E5 340B 1311-00510 Расширительный водяной бак РА127-1001-02 Сборочный комплект подвески двигателя РА127-1104-01-М Топливный трубопровод (ISL8.9E5 340В) 1101-01219 Фильтр топлива CCH Изделия сцепления РА127-1602-03-М Устройство управления сцеплением 1108-00610 Педаль сцепления в сборе 1604-00460 Усилитель сцепления 1608-00082 Цилиндр сцепления РА118-1601-01 Сцепление в сборе (SACHS GMF430) 1601-00104 Мембранное сцепление РА127-1607-01-М Трубопровод управления сцеплением 1607-00020 Масляный стакан TRM Элемент коробки передач РА127-1703-02-М Пульт управления коробкой передач 1703-00536 Контроллер переключения передач 1703-01008 Мягкий вал переключения передач в сборе (L=9950mm) 1703-01007 Комплект гибкого вала выбора передач (L=9900mm) 1703-00540 Шатун (S6-90/QJ1506) РА65-1701-03 Комплект коробки передачи 1701-02456 Комплект коробки передачи 1701-02456-СН Корпус сцепления 1701-02456-ТН Корпус коробки переключения передач в сборе 1701-02456-IS Комплект первичного вала+промежуточного вала+вала заднего хода 1701-02456-MS Второй вал в сборе 1701-02456-RC Задняя крышка коробки переключения передач в сборе 1701-02456-SM Механизм вилки переключения передач в сборе 1701-02456-ТС Верхнее покрытие и механизм переключения передач BKS Тормозная система РА127-3524-01 Редартер в сборе 3524-00324 Редартер РА127-3513-03-М Монтаж резервного барабана РА127-3570-01-М Клапаны в сборе РА127-3506-01-М Тормозные трубопроводы PA127-3550-01-M Антиблокировочной тормозное устройство РА127-3555-01 Воздушная сушилка в сборе 3529-00006 Воздушная сушилка STS Рулевое управление РА127-3407-01 Рулевой масляный насос РА127-3408-01-М Рулевой масляный бак 3408-00184 Рулевой масляный бак PA127-3400-01-M Главный агрегат рулевого управления 3402-00093 Руль в сборе 3401-00022 Комплект рулевого управления 3401-00417 Рулевая тяга PA127-3406-01 Комплект рулевых трубопроводов PA127-8600-01-M Механизм управления вождением FSP Элемент передней подвески PA136-2925-01 Независимая подвеска переднего поперечного рычага 29G1-00099C Подвеска SI75B-01C (ZK6126HQD9) 2930-00844C Комплект подвески SI75B-0 (ZK6126HQD9) 2905-00491 Амортизатор в сборе S45X170GG 3000-00747 Рама в сборе AID75A-02 3503-000 Тормозной диск передней ступицы в сборе 7.5T/ABS/22.5 3001-00414 Комплект рулевого кулака 3501-00791 Дисковой тормоз Haldex 22.5" 3412-00341 Комплект рулевого управления SI75A 3401-00515 Комплект левого рулевого конвертера 3401-00517 Комплект правого поворотного конвертера 2906-00562 Подвесная опора стабилизирующего рычага L=220 RSP Элемент задней подвески PA127-2935-02 Задняя воздушная подвеска в сборе 29G3-00537C Задняя подвеска в сборе SR12H-0C 13t3.36 (6121HQ) 2935-01179C Задняя подвеска в сборе SR12H-0C (ZK6121HQA) 2915-00342 Амортизатор в сборе 2931-00116C Элемент пневмобаллона (Goodyear:9015) 2919-00055 Комплект толкателя 2919-00146 Комплект толкателя 2400-02557 Задний мост 3501-00445 Дисковой тормоз в сборе 22.5 3501-00334 Дисковой тормоз в сборе 22.5 3503-00063 Борт в сборе (13T/ABS) 3503-00035 Тормозной барабан ступицы в сборе (13T/ABS/22.5) 2402-00993 Главный редуктор 2935-00646 Кожух пневмобаллона 2935-00645 Кожух пневмобаллона TIR Колеса и шины PA127-3106-01 Шина PA127-3105-02-M Резервная шина в сборе PA127-3101-03 Колесо (8.25x22.5) 3101-00321 Колесо (8.25x22.5) CHA Принадлежность шасси PA127-2850-01 Кронштейн трубопроводов шасси в сборе PA127-2940-01 Система воздушного трубопровода PA127-2805-02-M Монтажный комплект буксирного крюка ETR Наружная декоративная часть A229-5912-03 Комплект сборки правой второй двери отсека A229-5908-01 Сборочный комплект последней двери отсека на левой стороне A229-5903-03 Сборочный комплект третьей двери отсека на левой стороне A229-5914-01 Комплект сборки передней двери отсека двери правой стороны A229-6100-02 Передняя пассажирская дверь в сборе (ZK6121H) 6100-03082 Поворотный рычаг пассажирской двери (1753,1847,440) 6108-00641 Цилиндр двери 6100-02117 Аварийный клапан круглой пассажирской двери 6100-02934 Поворотный рычаг пассажирской двери A229-5911-02 Монтажный комплект правой первой двери отсека (513mm) A229-2803 Передний бампер в сборе (ZK6121HQ) A229-1161-01 Комплект левой боковой воздуховпускной системы A229-5901-01 Дверца нижнего отсека водительского окна в сборе A229-5003 Наружная обшивка кузова в сборе 3102-04718 Колпак из нержавеющей стали размаха (22.5) A229-5915-02 Комплект сборки двери заднего отсека задних колес правой стороны (924) A229-5302 Обшивка передка в сборе ZK6121HQ A229-3703-01 Сборка аккумуляторной батареи ZK6121HQ A229-6403 Водительское окно в сборе A229-5604-01 Дверца отсека двигателя в сборе A229-5502-02 Комплект наружной обшивки на правой стороне A229-5905-04 Сборочный комплект шестой двери отсека на левой стороне (1572) A229-6200-02 Монтажный комплект средней пассажирской двери 6100-03252 Поворотный рычаг пассажирской двери (1130,1224,440) 6108-00641 Цилиндр двери 6100-02117 Аварийный клапан круглой пассажирской двери 6100-02934 Поворотный рычаг пассажирской двери A195-3703 Комплект сборки аккумуляторной батареи A229-3102 Колпак в сборе A229-2804 Задний бампер в сборе A229-5902-03 Монтажный комплект левой второй двери отсека A229-5915-01 Монтаж сборки двери заднего отсека средней двери A229-5403-03 Сборка стекла бокового окна A229-5907-01 Сборочный комплект задней двери отсека колес левой стороны A229-5904-02 Сборочный комплект четвёртой двери отсека на левой стороне A229-5916-02 Комплект сборки двери последнего отсека на правой стороне A229-5402-02 Комплект наружной обшивки на левой стороне A229-5905-03 Сборочный комплект пятой двери отсека на левой стороне (1231) A229-5910-03 Сборка дверцы отсека (6129) A229-5602 Наружная обшивка задка в сборе ZK6121HQ STR Каркас B178-5601 Каркас задка в сборе A229-5301 Каркас передка в сборе ITR Внутренняя декоративная часть A229-5800-01 Внутренняя отделка в сборе ZK6121HQ A229-6700-01 Сборка пульта приборов 6121HQ 6701-01264 Пульт приборов ZK6121H A229-5804 Комплект воздушного канала багажной полки ZK6121HQ 5804-03679 Переднее отделочное изделие правой багажной полки 5804-03678 Передняя отделка багажника A229-5100 Комплект пола ZK6121HQ 5100-05826 Крышка прямоугольного лака настила (500x500x50) 5100-05797 Люк пола в сборе 5100-03368 Крышка прямоугольного лака настила (500x320x50) 5100-03435 Переднее покрытие пола в сборе (268x357x25) SET Сиденье в сборе A229-SE Комплект сиденья 6800-00223 Комплект сиденья водителя (MSG90.3G) 7200-20084 Двухместное сиденье с левой плоской ножкой (YTF032) 6906-00013 Трехточенный ремень безопасности наматывающего типа 7200-20085 Двухместное сиденье с левой плоской ножкой YTF032 7200-20086 Двухместное сиденье с левой плоской ножкой YTF032 7200-20087 Двухместное сиденье с левой плоской ножкой YTF032 7200-20088 Двухместное сиденье с левой плоской ножкой YTF032 7200-20089 Двухместное сиденье с левой плоской ножкой YTF032 7400-02537 Двухместное сиденье с левой плоской ножкой YTF032 6906-00013 Трехточенный ремень безопасности наматывающего типа 7200-20083 Двухместное сиденье с двойной короткой плоской ножкой YTF032 7201-00343 Сиденье правого бока YT08C 7200-20082 Правое двухместное сиденье с плоской ножкой YTF032 7200-20081 Правое двухместное сиденье с плоской ножкой YTF032 7200-20080 Правое двухместное сиденье с плоской ножкой YTF032 7200-20077 Правое двухместное сиденье с плоской ножкой YTF032 7200-20079 Правое двухместное сиденье с плоской ножкой YTF032 7200-20078 Правое двухместное сиденье с плоской ножкой YTF032 VHA Принадлежности общего автомобиля A229-8201 Зеркала внутреннего вида в сборе 6121H 8201-00116 Зеркало внутреннего вида A229-8202-01 Сборка наружного зеркала заднего вида 8202-02010 Зеркало заднего хода 6121HQ A229-8205 Занавес в сборе 6121HQ A229-8204 Сборочный комплект противосолнечной занавески 6121HQ A229-8209 Комплексный молоток для аварийного разбивания окон 6121HQ A229-8215-03 Комплект перил A229-5703 Ветровое окно в сборе 6121HQ 5703-00783 Ветровое окно DS910B A229-8211 Огнетушитель в сборе ACD Кондиционная система A229-8103-03 Монтажный комплект охладительной системы ISLe290 40 3701-00005 Генератор 8103-06225 Комплект опоры компрессора 8103-08030 Кондиционер 8124-00214 Комплект испарительного охладителя 8126-00345 Комплект компрессор (4NFCY+2A2B) 8103-05869 Комплект стандартных деталей охладительной системы 6122HWQ A229-8101-02-M Система водяного отопления в сборе 8101-02244 Принудительный радиатор (SR-3008 L=400) 8101-02993 Принудительный радиатор (SR-3008 L=1010) 8101-01927 Радиатор (SR-360Z/2XA L=600) 8101-01926 Принудительный радиатор (SR-360Y/2XA L=600) 8101-02992 Принудительный радиатор (SR-3008 L=1010) 8101-03112 Радиатор (SR-3008 L=400) 8101-02906 Подогреватель ВОМ (DW300) 8101-03305 Нагреватель топлива E320 Thermo (35KW) 8101-02520 Материал для водяного отопления (6107) 8101-03232-D Универсальное изделие шасси для водяного отопления (6121HQ) A229-CHE8101 Нагревание на зоне вождения 8101-02469 Нагреватель водителя 8101-00946 C126-HDS8101 Отеплитель ступеньки 8101-01557 Принудительный радиатор ступеньки SR-300J/2 A229-8102-03 Дефростер с водяным нагреванием и большой мощностью (6121HQ) 8102-00570 Дефростер CS-1200M/2.YT2 8102-00554 Комплект крепления фильтрационной сетки дефростер A229-3700-M Устройство электроснабжени A229-7900 Видео-аудио система 7912-00103 Телевизор 17 дюймов 7912-00096 Телевизор 15 дюймов A229-5205-04 Сборочный комплект стеклоочистителя 5205-00797 Комплект стеклоочистителя 5207-00282 Омыватель C126-3701-06-M Генератор в сборе 3701-00180 Генератор A229-3771 Выключатель управления ZK6121HQ B178-3818-01 Зуммер заднего хода в сборе ZK6121H B169-3520-01-M Сборка выключателя стояночного тормоза ZK6122H9 A229-3600-M Сигнализация датчика ZK6121HQ A229-3625-01 Замкнутая коробка электроаппарата в сборе ZK6121H 3722-00907 Закрытый ящик реле ZK6107H ISB6.7E5 B178-3626-01 Вспомогательный ящик запуска в сборе ZK6121H 3722-00124 Управляющий ящик вспомогательного пуска FQD032 A229-3720 Принадлежность электрооборудования ZK6121HQ B178-3721-01 Электрический гудок в сборе ZK6121H A229-3722-01 Передняя коробка электроаппарата ZK6121H 3722-00539 Передняя коробка электроаппарата 6129HB-3 3736-00049 Большой предохранитель первого канала (150А) B178-3731-01 Генеральный выключатель источника и предохранитель в сборе ZK6121H B178-3754-01 Выключатель предупреждения дверцы заднего отсека в сборе ZK6121H B169-3757-01-M Датчик пневматического давления в сборе ZK6122H9 A229-3774-01 Сборка комбинационного выключателя ZK6121HQ A229-3776-01 Монитор заднего хода в сборе ZK6121H 3691-00375 Контроль заднего хода A229-3792-01 Клавишный выключатель ZK6121HQ A229-3804-01 Электрические часы в сборе A229-3806-01 Датчик топливного уровня в сборе ZK6121HQ A229-4117-04 Сборка осветителей боковины 6121HQ A229-4121-04 Осветительная арматура задка в сборе ZK6121H 4121-00137C Правый фонарь переднего света ZK6121H 4116-00091C Передний противотуманный фонарь ZK6416HQKA 24V 4116-00090C Передний противотуманный фонарь ZK6416HQKA 24V 4121-00136C Левая фара переднего света ZK6121H A229-4123-01 Потолочный фонарь в сборе ZK6121HQ B178-4126-01 Монтаж лампы ступенек ZK6121H A229-4133-04 Осветительная арматура задка в сборе ZK6121H 3715-00159C Задний противотуманный фонарь WGH110-1 B169-4134-01-M Сборка выключателя фонаря торможения ZK6122H9 A229-3820 Комбинация приборов ZK6121HQ

1

2

3

4

5

6

7

8

9

10

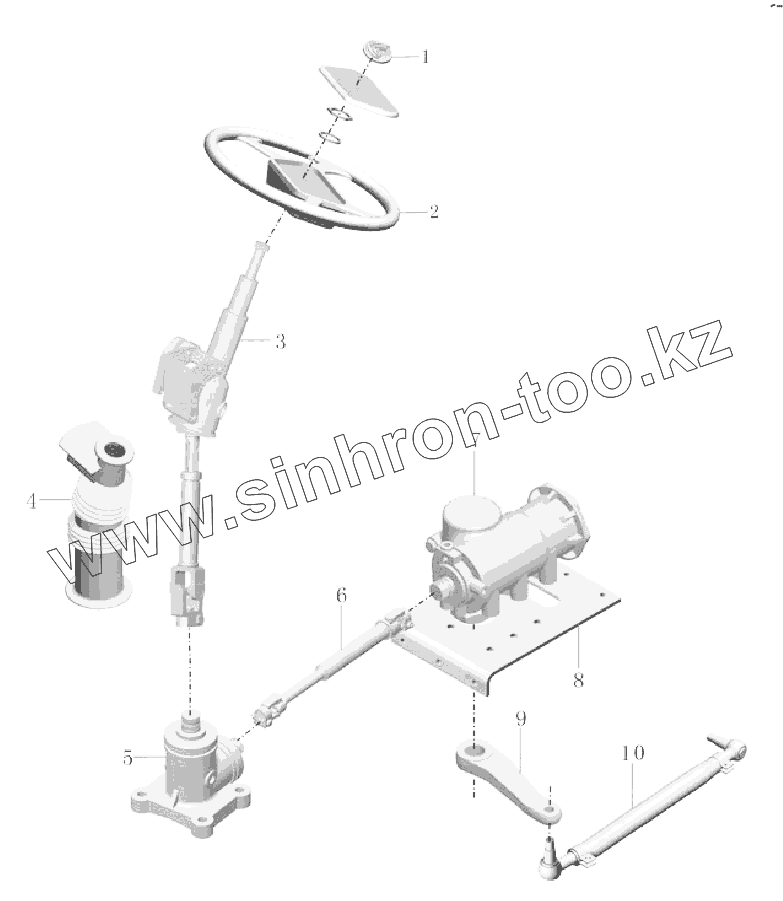

Позиция на иллюстрации	Заводской номер детали		Название детали
1	8020-00633		Марка рулевого колеса
2	3402-00093		Руль в сборе
3	3404-00222		Передаточное устройство рулевого
4	3402-00324		Защитный капот рулевой колонны
5	3415-00022		Рулевой механизм в сборе
6	3412-00236		Рулевой телескопический вал
7	3401-00022		Рулевой механизм в сборе ZF8098 957 114
8	3403-00519		Стойка рулевого механизма
9	3419-00030		Вертикальное плечо
10	3401-00417		Рулевая тяга

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
