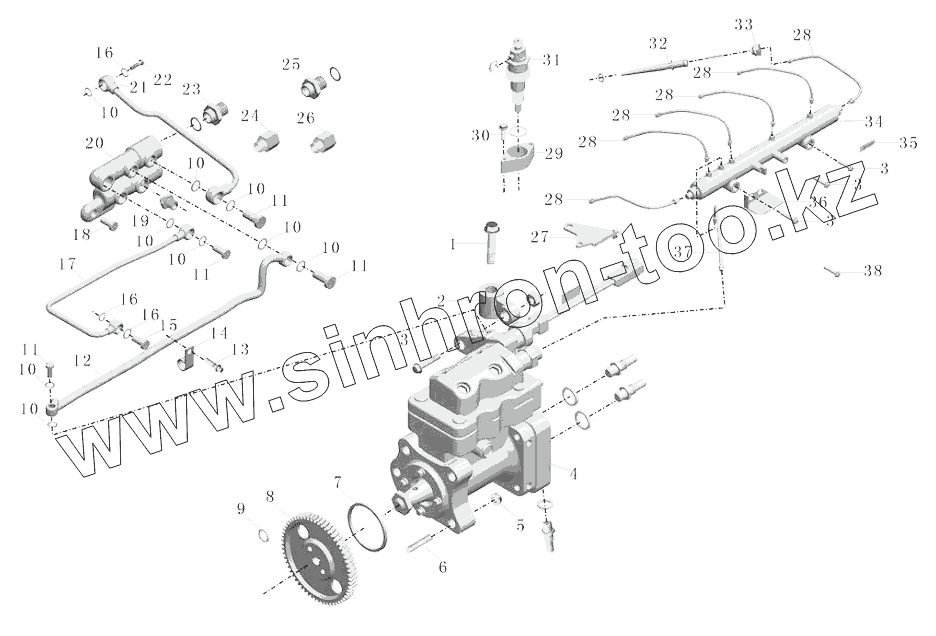

Каталог запасных частей к технике: Yutong Автобус ZK6121HQ. 1000-03432-07 Группа топливного насоса и трубопровода

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
3
3
4
5
6
7
8
9
10
10
10
10
10
10
10
10
10
11
11
11
11
12
13
15
16
16
16
17
20
21
22
23
26
28
28
28
28
28
28
29
30
31
32
33
34
37
Позиция на иллюстрации Заводской номер детали Название детали
1 1005-01651 Болт
2 1111-00151 Кронштейн топливного насоса, ISLe 290
3 9401-05988 Шестигранный болт фланца
4 1123-00004 Топливный насос в сборе
5 9401-05240 Шестигранный болт фланца
6 1100-00068 Двойной болт
7 9401-05977 О-образное кольцо
8 1111-00213 Шестерня топливного насоса
9 1003-00087 Прямоугольное уплотняющее кольцо
10 9401-05996 Уплотнительная шайба
11 1104-01308 Бочкообразный болт
12 1104-00600 Топливная труба 3, ISLe 290
13 9401-05189 Болт шестигранный с фланцем
15 1008-00077 Болт в форме лютни
16 9401-05995 Уплотнительная шайба
17 1104-01537 Топливная труба
20 1101-04154 Соединитель топлива
21 1104-00602 Возвратная топливная труба 2, ISLe 290
22 1104-01488 Клапан для проверки
23 9401-05999 Соединитель прямого клапана
26 1111-00402 Соединитель управления топливным насосом
28 1129-00109 Высоконапорный маслопровод
29 1112-00254 Нажимная плита форсунки
30 9401-05991 Шестигранный болт фланца
31 1112-00253 Форсунка
32 1112-00249 Соединительное изделие топливного
33 1104-00812 Гнездо топливопровода форсунки, ISLe 290
34 1128-00117 Топливная однорельсовая труба
37 1104-01383 Топливная труба подачи
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
