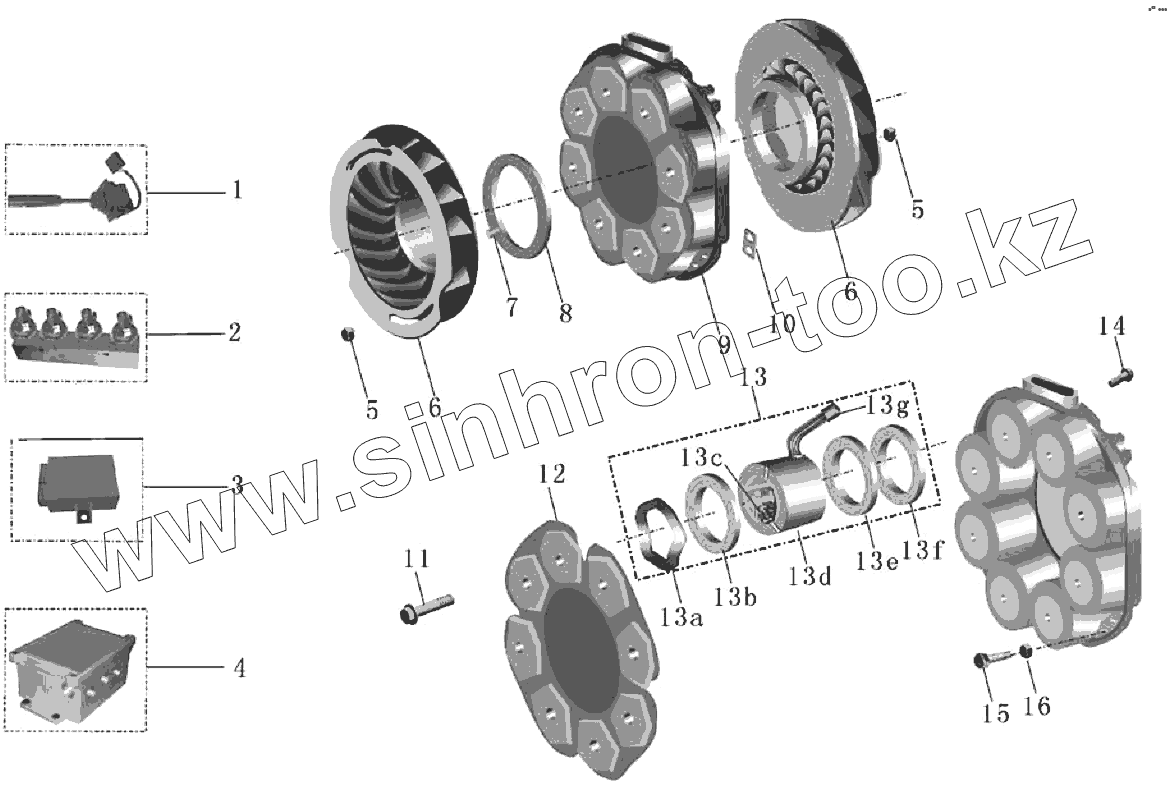

Каталог запасных частей к технике: Yutong Автобус ZK6119HA-3. PB26-3524-01 Механизм ретардера

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
3524-00007
1
2
3
4
5
5
6
6
7
8
9
10
11
12
13
13а
13b
13с
13d
13е
13f
13g
14
15
16
Позиция на иллюстрации Заводской номер детали Название детали
3524-00007 3524-00007 Ретардер
1 3524-00083 Рукоятка ретардера
2 3524-00090 Выключатель давления
3 3524-00089 D переключатель оборотов редартера JC252100TELMA
4 3524-00082 Блок реле редартера JD332125TELMA
5 VF120160 Самоконтрящая гайка
6 3524-00449 Ротор редартера
7 VF130540 Болт с плечом
8 3524-00638 Регулируемая прокладка ротора, FC71-40
9 3524-00448 Статор редартера
10 3524-00637 Регулируемая прокладка статора, FC71-40
11 VF108280 Болт полюсного башмака
12 VB107541 Железная плита полюсного башмака
13 3524-00280 Катушка редартера
13а VB514766 Шайба давления
13b VD503689 Предохранительная крышка катушки
13с VB202038 Изолятор восеми полюсов
13d VB202036 Восеми внешних предохранительных гильз
13е 3524-00450 Изолятор катушки
13f VD503544 Предохранительная шайба
13g VD408491 Шестнадцать завитых соединителей
14 VF109110 Болт полюсного башмака
15 VF100630 Установочный болт статора
16 VF201400 Установочная прокладка статора
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
