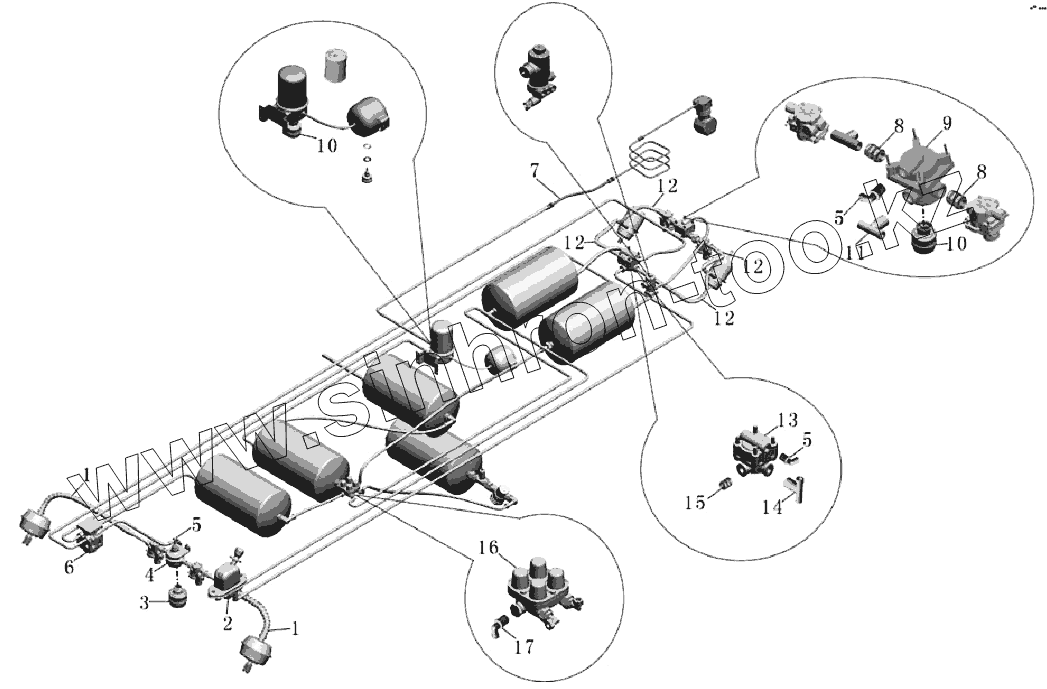

Каталог запасных частей к технике: Yutong Автобус ZK6119HA-3. PB21-3506-04 Тормозной трубопровод

Тип техники

Марка

Модель

Схема

1

1

2

3

4

5

5

5

6

7

8

8

9

10

10

11

12

12

12

12

13

14

15

16

17

Позиция на иллюстрации	Заводской номер детали		Название детали
1	3506-00164		Шланги в сборе
2	3526-00022		Тормозной клапан ручного управления
3	9601-04000		Шумоглушитель
4	3516-00007		Клапан-разрядник
5	3521-00008		Прямоугольный штуцер с переходной головкой
6	3514-00026		Тормозной клапан
7	3506-01099		Шланг тормозной от трубки компрессора до осушителя
8	3521-00024		Прямолинейный штуцер
9	3527-00042		Клапан релейный
10	9601-02341		Глушитель
11	3521-00046		Тройник с переходной головкой
12	3506-00540		Шланги в сборе
13	3527-00023		Дифференциальный релейный клапан
14	3521-00036		Тройник с переходной головкой
15	3521-00007		Прямоугольный штуцер с переходной головкой
16	3515-00042		Четырехконтурный предохранительный клапан
17	3521-00009		Прямоугольный штуцер с переходной головкой
