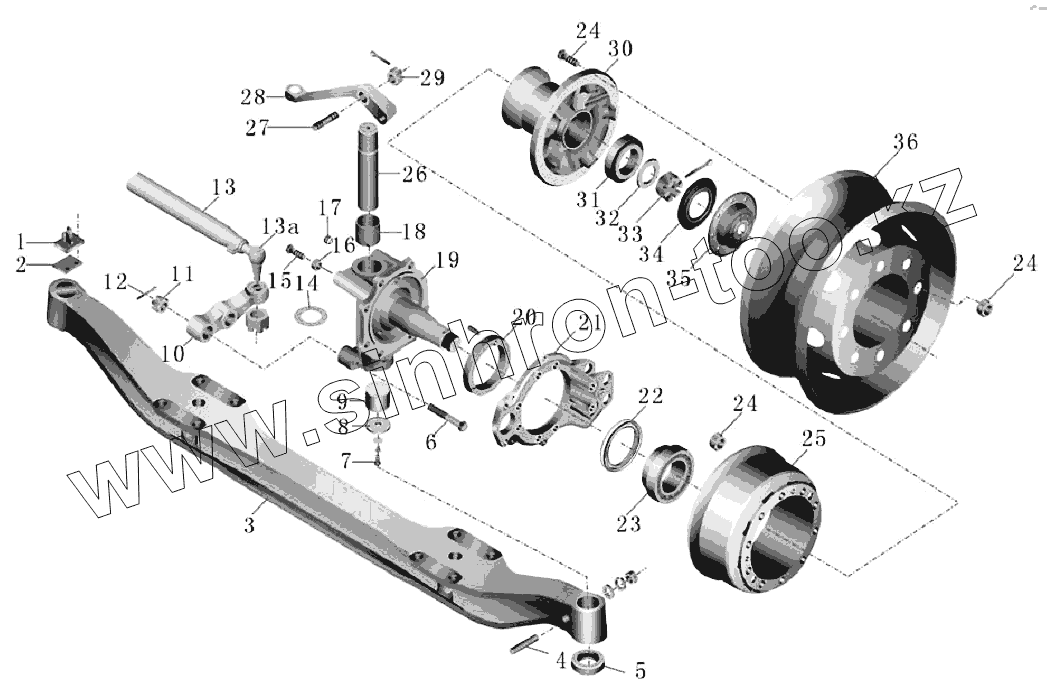

Каталог запасных частей к технике: Yutong Автобус ZK6119HA-3. 3000-00224 Передняя ось в сборе
3000-00224
1
1
2
3
4
5
6
7
8
9
10
10
11
12
13
13a
14
14
14
14
15
16
17
18
19
19
20
21
21
22
23
24
24
24
25
26
27
28
29
30
31
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3000-00224 | 3000-00224 | Передний мост в сборе | |
| 1 | 3519-00050 | Кронштейн тормозного цилиндра | |
| 1 | 3519-00053 | Кронштейн тормозного цилиндра | |
| 2 | 35N-01033 | Уплотнительная прокладка-кронштейн передней тормозной камеры | |
| 3 | 3001-00284 | Передняя двутавровая балка 30HZASZ-00001A-B | |
| 4 | 3001-00351 | Клин стопорный шкворня | |
| 5 | 3001-00512 | Напорный подшипник | |
| 6 | 3001-00637 | Болт-стрела поворотного кулака | |
| 7 | 9401-Q701B70 | Тибкий смазочный жиклер | |
| 8 | 3001-00398 | Сальник в сборе | |
| 9 | 3001-00108 | Медная втулка шкворня | |
| 10 | 3001-00106 | Прямая стрела 30JLSZ-00001A-B | |
| 10 | 3001-00205 | Прямая стрела | |
| 11 | 3001-00576 | Болт и гайка рычага поворотного кулака | |
| 12 | Q500B0440 | Шплинт | |
| 13 | 3003-00108 | Тяга рулевая поперечная в сборе с наконечником правым | |
| 13a | 3003-00120 | Наконечник соединительной | |
| 14 | 3001-00391 | Регулируемая прокладка главного шкворня | |
| 14 | 3001-00392 | Регулируемая прокладка главного шкворня | |
| 14 | 3001-00393 | Регулируемая прокладка главного шкворня | |
| 14 | 3001-00394 | Регулируемая прокладка главного шкворня | |
| 15 | 3001-00395 | Ограничительный болт рулевого механизма | |
| 16 | 30NA-02032 | Тайка-ограничительный болт поворота | |
| 17 | 30N-01033 | Пробка-поворотный кулак | |
| 18 | 3001-00109 | Медная втулка шкворня 30JLSZ-00001A-B | |
| 19 | 3001-00111 | Кулак поворотный, левый, 30JLSZ-00001A-B | |
| 19 | 3001-00104 | Поворотный кулак, правый, 30JLSZ-00001A-B, пр-во Сянцзяо | |
| 20 | 3103-00103 | Гнездо переднего сальника 30HZASZ-00001A-B | |
| 21 | 3557-00005 | Втулка стальной оси передней тормозной колодки 30XN61 | |
| 21 | 3004-00036 | Основание передних тормозных колодок | |
| 22 | 3103-00001 | Сальник передней ступицы | |
| 23 | 3103-00037 | Подшипник переднего колеса внутренний, 7313ZK | |
| 24 | 3101-00184 | Болт и гайка переднего колеса , 30NS26R | |
| 25 | 3103-00115 | Тормозной барабан передний 30XD26-00001 | |
| 26 | 3001-00350 | Шкворень поворотного кулака, 30XN61 | |
| 27 | 3003-00080 | Шпилька-продольная тяга | |
| 28 | 3001-00105 | Гибкий рычаг 30JLSZ-00001A-B | |
| 29 | 30N-01045 | Желобчатая гайка-стрела поворотного кулака | |
| 30 | 3103-00223 | Передняя ступица | |
| 31 | 3103-00036 | Подшипник ступицы переднего колеса внешний 7311E | |
| 32 | 3103-00187 | Изнашиваемый отбойник, 30XN61 | |
| 33 | 3001-00303 | Контргайка кулака поворотного | |
| 34 | 3001-00410 | Бумажная прокладка | |
| 35 | 3001-00206 | Заглушка концевая передней оси 30JLSZ-00001A-B | |
| 36 | 3101-00162 | Диск колесный в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
