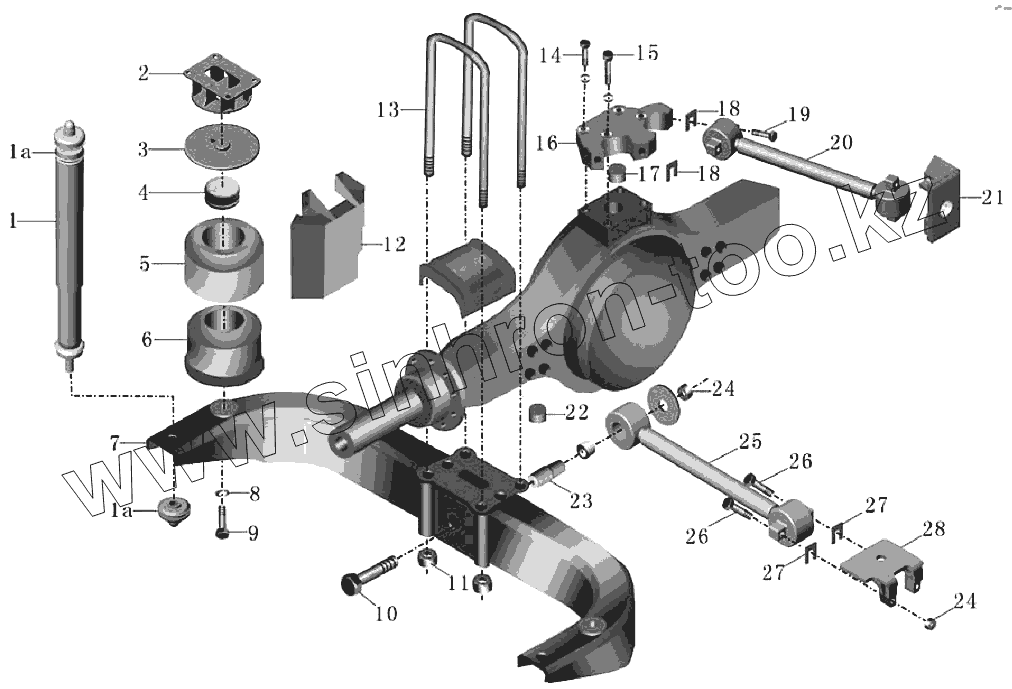

Каталог запасных частей к технике: Yutong Автобус ZK6119HA-3. 2911-00449 Задняя подвеска в сборе
1
1a
1a
2
3
4
5
6
7
8
9
10
11
12
12
13
14
15
16
17
18
18
18
18
19
20
21
22
23
24
24
25
26
26
27
27
27
27
28
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2911-00282 | Амортизатор в сборе | |
| 1a | 2905-00306 | Резиновая шайба амортизатора | |
| 2 | 2911-00455 | Верхнее основание пневмобаллона задней подвески в сборе | |
| 3 | 2911-00456 | Верхняя крышка пневмобаллона | |
| 4 | 2901-00390 | Ограничительная мягкая прокладка пневмобаллона | |
| 5 | 2901-00395 | Пневморессора резиновая | |
| 6 | 2901-00396 | Нижнее основание пневмобаллона в сборе | |
| 7 | 2911-00470 | Подпорка в сборе | |
| 8 | Q40318D3 | Пружинная шайба | |
| 9 | Q151C18110TD3 | Шестигранный болт-тонкая резьба | |
| 10 | Q150B18240TD3 | Шестигранный болт | |
| 11 | 9401-03198 | Фланцевая гайка | |
| 12 | 2935-00400 | Кожух пневмобаллона | |
| 12 | 2935-00401 | Кожух пневмобаллона | |
| 13 | 2955-00045 | U-образный болт | |
| 14 | Q151C1855TD3 | Шестигранный болт-тонкая резьба | |
| 15 | Q151C1880TD3 | Шестигранный болт-тонкая резьба | |
| 16 | 2911-00475 | Основание задней штанги тяги | |
| 17 | 2911-00477 | Установочный штифт | |
| 18 | 2930-00345 | U-образная регулируемая прокладка | |
| 18 | 2930-00346 | U-образная регулируемая прокладка | |
| 19 | Q150B2060TD3 | Шестигранный болт | |
| 20 | 2911-00476 | Тяга реактивная задняя верхняя | |
| 21 | 2911-00454 | Основание задней верхней штанги тяги | |
| 22 | 2911-00466 | Установочный штифт | |
| 23 | 2911-00461 | Конический штифт | |
| 24 | 9401-03196 | Фланцевая гайка | |
| 25 | 2911-00465 | Тяга реактивная задняя нижняя | |
| 26 | Q151C18120TD3 | Шестигранный болт-тонкая резьба | |
| 27 | 2930-00343 | U-образная регулируемая прокладка | |
| 27 | 2930-00344 | U-образная регулируемая прокладка | |
| 28 | 2911-00452 | Основание задней нижней штанги тяги | |
| 28 | 2911-00453 | Основание задней нижней штанги тяги |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
