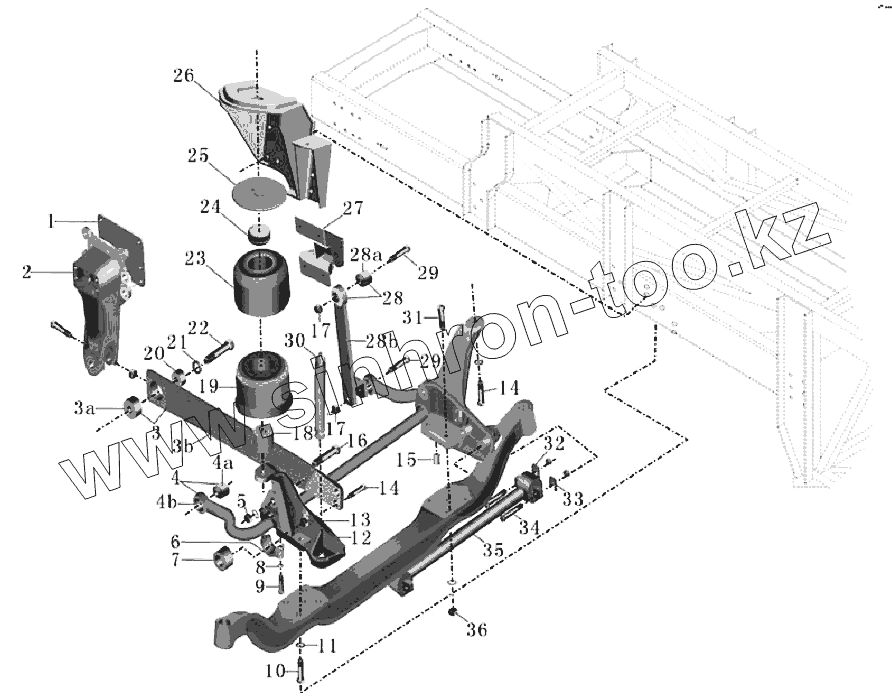

Каталог запасных частей к технике: Yutong Автобус ZK6119HA-3. 2901-00377 Передняя подвеска в сборе
1
2
3
3a
3b
4
4a
4b
5
6
7
8
9
10
11
12
12
13
14
14
15
16
17
17
18
19
20
21
22
23
24
25
26
26
27
28
28a
28b
29
29
30
31
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2901-00381 | Прокладка | |
| 2 | 2901-00379 | Передний кронштейн направляющего рычага | |
| 3 | 2901-00378 | направляющий рычаг в сборе | |
| 3a | 2902-00204 | Втулка с желобком | |
| 3b | 2902-00203 | Направляющий рычаг | |
| 4 | 2901-00385 | Стабилизатор поперечной устойчивости в сборе | |
| 4a | 2935-00239 | Втулка | |
| 4b | 2906-00257 | Стабилизатор поперечной устойчивости | |
| 5 | 9401-03198 | Фланцевая гайка | |
| 6 | 2901-00384 | Крышка втулки стабилизатора | |
| 7 | 2901-00383 | Вкладыш | |
| 8 | Q40314D3 | Пружинная шайба | |
| 9 | Q151B1470TD3 | Шестигранный болт-тонкая резьба | |
| 10 | Q151C2060TD3 | Шестигранный болт-тонкая резьба | |
| 11 | Q40520D3 | Тяжелая шайба пружины | |
| 12 | 2901-00393 | Нижний кронштейн переднего пневмобаллона | |
| 12 | 2901-00394 | Нижний кронштейн переднего пневмобаллона | |
| 13 | 9401-03144 | Фланцевая гайка | |
| 14 | Q151B1875TD3 | Шестигранный болт-тонкая резьба | |
| 15 | 2901-00060 | Установочный штифт | |
| 16 | 2930-00603 | Штифт | |
| 17 | 9401-00365 | Фланцевая гайка | |
| 18 | 2901-00392 | Прокладка | |
| 19 | 2901-00396 | Нижнее основание пневмобаллона в сборе | |
| 20 | 2901-00380 | Стопорная колодка направляющего рычага | |
| 21 | Q40524D3 | Тяжелая шайба пружины | |
| 22 | Q151B24110TD3 | Шестигранный болт-тонкая резьба | |
| 23 | 2901-00395 | Пневморессора резиновая | |
| 24 | 2901-00390 | Ограничительная мягкая прокладка пневмобаллона | |
| 25 | 2901-00520 | Верхняя крышка переднего пневмобаллона | |
| 26 | 2901-00367 | Верхний кронштейн переднего пневмобаллона в сборе | |
| 26 | 2901-00368 | Верхний кронштейн переднего пневмобаллона в сборе | |
| 27 | 2901-00387 | Гнездо опорного стержня | |
| 28 | 2901-00386 | Кронштейн стабилизатора поперечной устойчивости в сборе | |
| 28a | 2935-00239 | Втулка | |
| 28b | 2906-00271 | Опорный стержень | |
| 29 | Q150B16110TD3 | Шестигранный болт | |
| 30 | 2901-00382 | Передний амортизатор | |
| 31 | Q151B2080TD3 | Шестигранный болт-тонкая резьба | |
| 32 | 2930-00450 | U-образная регулируемая прокладка | |
| 33 | 2930-00451 | U-образная регулируемая прокладка | |
| 34 | 9401-Q150B16110TF2 | Шестигранный болт | |
| 35 | 2901-00388 | Передняя горизонтальная штанга | |
| 36 | 9401-03197 | Фланцевая гайка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
