Каталог запасных частей к технике: Yutong Автобус ZK6119HA-3. 1701-00024A Корпус сцепления

Тип техники Не выбрано Легковые автомобили Грузовые автомобили и прицепы Автобусы Сельхозтехника Спецтехника Двигатели Мототехника

Марка Не выбрано Golden Dragon Hyundai Ikarus Karosa King Long Neoplan Yutong ZF АМАЗ Богдан ЗИЛ КАВЗ Камский автозавод ЛАЗ ЛЗГМП ЛиАЗ Нефтекамский автозавод ПАЗ УралАЗ

Модель Не выбрано Автобус ZK6118HGA (2010) Автобус ZK6118HGA (газ) (2014) Автобус ZK6119HA-3 (2008) Автобус ZK6121HQ (2012) Автобус ZK6129H-2 (2008) Автобус ZK6737D (2008) Автобус ZK6852HG (2010) Автобус ZK6899HA (2008)

Схема > Не выбрано A097-5205 Стеклоочистиель в сборе B082-8202 Монтаж зеркала заднего вида в сборе A098-8201 Монтаж зеркала внутреннего вида в сборе B106-8204 Монтаж солнцезащитной шторы в сборе B106-8211 Монтаж огнетушителя в сборе B106-5703 Монтаж потолочного люка в сборе B106-5302 Обшивка передка в сборе B106-2803 Монтаж переднего бампера в сборе B106-5301 Каркас передка в сборе B106-5602 Задок кузова в сборе C080-2804 Монтаж заднего бампера в сборе B082-5604 Сборка дверцы заднего отсека в сборе B106-5601 Каркас задка в сборе B082-5903-02 Монтаж обычной дверцы вверхнего движения в сборе A053-5901-01 Сборка первой дверцы отсека на левой стороне в сборе B082-5902 Сборка второй дверцы отсека на левой стороне в сборе B082-5905-02 Монтаж дверцы вверхнего движения перед левым задним C080-5905 Монтаж дверцы левого пятого отсека в сборе B082-5911 Монтаж дверцы первого отсека на правой стороне в сборе B106-5913 Монтаж дверцы третьего отсека на правой стороне в сборе B082-5913 Сборка правой третьей дверцы отсека в сборе B106-3102 Монтаж колпака в сборе B106-5003 Внешняя обшивка кузова в сборе B082-5402 Внешняя обшивка левой стороны в сборе B082-5502 Внешняя обшивка правой стороны в сборе B106-6403 Сборка водительского окна в сборе B106-5403 Сборка бокового окна в сборе (1) B106-5403 Сборка бокового окна в сборе (2) A097-6100 Монтаж передней дверцы пассажиров в сборе B106-6200 Сборка промежуточной дверцы пассажиров в сборе B037-3703 Монтаж кронштейна аккумулятора в сборе B106-3700 Электроаппарат кузова в сборе (1) B106-3700 Электроаппарат кузова в сборе (2) B106-3700 Электроаппарат кузова в сборе (3) B106-3700 Электроаппарат кузова в сборе (4) B106-3800 Приборная панель в сборе 3722-00232 Передний бокс электроаппаратов B106-5800-01 Внутренняя отделка в сборе (1) B106-5800-01 Внутренняя отделка в сборе (2) B106-5804-01 Монтаж внутреннего багажника в сборе B106-6800 Монтаж сиденья для водителя в сборе B106-5807 Расположение сидений в сборе (1) B106-5807 Расположение сидений в сборе (2) B106-8215 Перегородка в сборе 8500-00697 Монтаж сидящего туалета в сборе (1) 8500-00697 Монтаж сидящего туалета в сборе (2) 8103-01456 Кондиционер в сборе (1) 8103-01456 Кондиционер в сборе (2) 8103-01456 Кондиционер в сборе (3) B106-8103 Система охлаждения в сборе B106-8101 Водяное отопление в сборе PB44-1001-02 Монтаж подвески двигателя в сборе B082-1109 Впускная система левой стороны в сборе PB26-1109-02 Воздушный фильтр в сборе PB26-1203-02 Впускная и выпускная трубка шумоглушителя PB26-1201-03 Выпуск-шумоглушитель PB21-1104-04 Система питания топлива в сборе PB21-1101-02 Монтаж топливного бака в сборе PA16-1101-05 Монтаж топливного бака в сборе (увеличение 100Л) PB21-1314-05 Охлаждающий механизм привода в сборе PA16-1301-04 Радиатор PA16-1308-04 Вентилятор и кожух PB21-1302-05 Подвеска радиатора PB21-1303-05 Расположение водопроводов и шланга в сборе PB21-1311-07 Монтаж вспомогательного водного бака в сборе PB26-1119-02 Монтаж интеркуллера в сборе PB07-1601-01 Сцепление в сборе 1701-00024A Корпус коробки передач и внешний периметр 1701-00024A Корпус сцепления 1701-00024A Первый вал, промежуточный вал, вал заднего хода в сборе 1701-00024A Второй вал в сборе 1701-00024A Задняя крышка в сборе 1701-00024A Механизм вилки переключения передач в сборе 1701-00024A Верхняя крышка и вал переключения в сборе PB21-1703-02 Механизм управления коробкой передач PB09-1108-01 Управление и монтаж электронного газа PA16-1602-03 Механизм управления сцеплением PB01-1607-01 Трубопровод управления сцеплением PA16-8600-04 Механизм управления вождением 3000-00224 Передняя ось в сборе 3000-00224 Тормоз переднего вала 2400-00407 Корпус заднего моста 2400-00407 Главный ретардер и дифференциал заднего моста 2400-00407 Тормоз заднего моста 2901-00377 Передняя подвеска в сборе 2911-00449 Задняя подвеска в сборе PA03-3106-01 Автошина PA16-3101-02 Бескамерная автошина PA16-3105-01 Монтаж запасного колеса в сборе PA16-3402-02 Рулевой диск и регулируемое устройство PA16-3401-02 Рулевой механизм в сборе PB21-3412-01 Монтаж рулевого механизма в сборе PB21-3406-04 Поворотный трубопровод PB03-3407-01 Насос рулевого управления PB21-3408-06 Монтаж резервуара в сборе PB21-3506-04 Тормозной трубопровод PB21-3506-04 Тормозной трубопровод PB21-3513-02 Монтаж газосборника PB20-3511-03 Механизм осушителя 3550-00261 Добавленные аппараты для монтажа ASR PA03-2201-04 Передаточный вал заднего моста в сборе 1000-00608 Блок цилиндра и коленвал 1000-00608 Блок камеры шестерни 1000-00608 Головка цилиндра 1000-00608 Поршень и шатун 1000-00608 Камера пневмоклапана и венциляционная система коленчатой коробки 1000-00608 Топливный насос и связка трубопроводов 1000-00608 Кожух маховика и стартер 1000-00608 Принадлежности системы топливопитания в сборе 1000-00608 Насос топливопитания и принадлежности заправки блока цилиндра 1000-00608 Блок масляного охладителя 1000-00608 Впускная система 1000-00608 Выпускной провод в сборе 1000-00608 Воздушный компрессор и трубопровод охлаждающей жидкости 1000-00608 Топливный фильтр и соединительный трубопровод 1000-00608 Связка водного фильтра 1000-00608 Кулачковый вал в сборе 1000-00608 Связка шкива 1000-00608 Нагнетатель и трубопровод 1000-00608 Связка масляного поддона 1000-00608 Управляемый модуль двигателя 1000-00608 Генератор 5940-01354 Замок отсека PB26-3524-01 Механизм ретардера

1

2

2

2

3

4

5

6

7

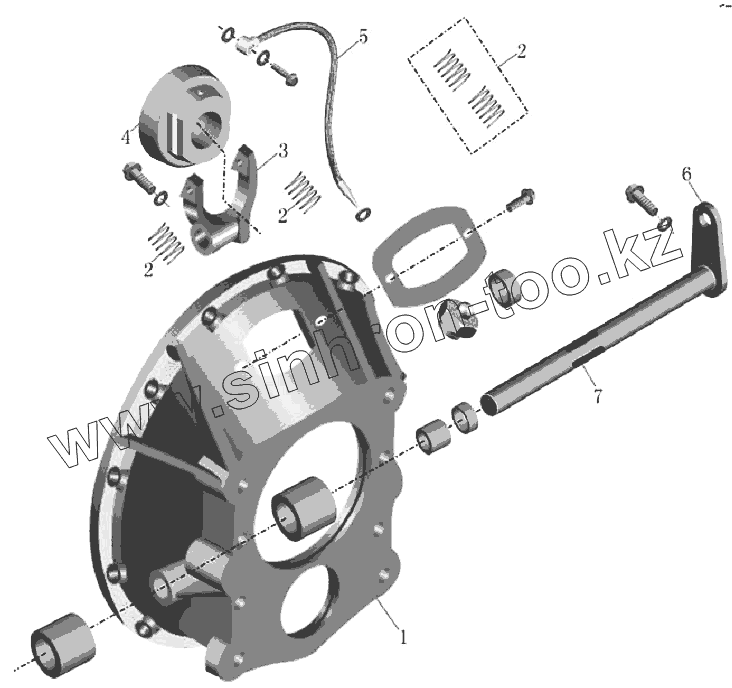

Позиция на иллюстрации	Заводской номер детали		Название детали
1	1601-00249		Корпус сцепления QJ805
2	1764-00083		Возвратная пружина выжимного подшипника 2, S6-150
3	1765-00048		Вилка сцепления QJ805
4	1765-00039		Выжимной подшипник KZ14 QJ1506
5	1701-00133		Заправочный шланг выжимного подшипника
6	1765-00050		Блок рычага включения сцепления QJ805
7	1765-00049		Вал вилки сцепления QJ805

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
