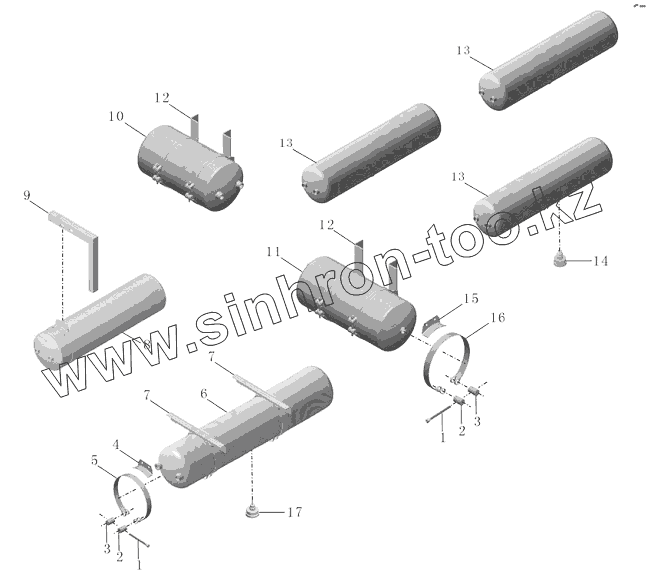

Каталог запасных частей к технике: Yutong Автобус ZK6118HGA (газ). PAW9-3513-01 Монтаж резервного барабана

Тип техники

Марка

Модель

Схема

1

1

2

2

3

3

4

5

6

7

7

8

9

10

11

12

12

13

13

13

14

15

16

17

Позиция на иллюстрации	Заводской номер детали		Название детали
1	3513-00014		Внутренний шестигранный колонный болт
2	3513-00016		Ограничительная колодка
3	3513-00015		Установочная колодка
4	3513-00255		Кронштейн
5	3513-00544		Лента крепления в сборе
6	3513-00252		Воздушный баллон
7	3513-00217		Кронштейн для монтажа воздушного
8	3513-00386		Воздушный ресивер
9	3513-00825		Кронштейн резервного барабана
10	3513-00012		Воздушный ресивер
11	3513-00019		Воздушный ресивер
12	3513-00282		Кронштейн резервного барабана
13	3513-00886		Воздушный баллон
14	3513-00723		Автоматический сливной водяной клапан
15	3513-00099		Кронштейн
16	3513-00543		Лента крепления в сборе
17	3513-00141		Автомотический клапан слива воды

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
