Каталог запасных частей к технике: Yutong Автобус ZK6118HGA (газ). PAW9-3400-01 Главный агрегат рулевого управления

Тип техники Не выбрано Легковые автомобили Грузовые автомобили и прицепы Автобусы Сельхозтехника Спецтехника Двигатели Мототехника

Марка Не выбрано Golden Dragon Hyundai Ikarus Karosa King Long Neoplan Yutong ZF АМАЗ Богдан ЗИЛ КАВЗ Камский автозавод ЛАЗ ЛЗГМП ЛиАЗ Нефтекамский автозавод ПАЗ УралАЗ

Модель Не выбрано Автобус ZK6118HGA (2010) Автобус ZK6118HGA (газ) (2014) Автобус ZK6119HA-3 (2008) Автобус ZK6121HQ (2012) Автобус ZK6129H-2 (2008) Автобус ZK6737D (2008) Автобус ZK6852HG (2010) Автобус ZK6899HA (2008)

Схема > Не выбрано PAW9-1000-02 Комплект двигателя (CGE4 280) 1000-06307 Комплект двигателя (CG8.3E4280, T325) 1000-06307-01 Группа корпуса пневматического цилиндра 1000-06307-02 Крышка цилиндра и группа заслонки 1000-06307-03 Группа шатуна поршня коленвала 1004-01116 Шатун в сборе 1000-06307-04 Шестерная камера и групповая крышка 1000-06307-05 Группа газоснабжения 1105-00200 Фильтр топлива 1000-06307-06 Группа масляного охладителя 1000-06307-07 Зажигательная система 1000-06307-08 Комплект корпуса маховика и стартера в сборе 1000-06307-09 Группа впускной и выпускной трубы 1000-06307-10 Нагнетатель и соединительный трубопровод 1000-06307-11 Группа привода заслонки 1000-06307-12 Воздушный компрессор и группа трубопровод 1000-06307-13 Группа вентилятора коробки коленчатого вала 1014-00036 Вентилятор коробки коленчатого вала 1000-06307-14 Группа переднего торца двигателя 1000-06307-15 Термостат водяного насоса и группа трубопровода 1000-06307-16 Агрегат генератора 1000-06307-17 Группа картера и указателя уровня масла 1000-06307-18 Модуль электрического управления 1000-06307-19 Группа водяного фильтра 1000-03643 Принадлежность водовпускного входа двигателя 9601-01450 Корпус маховика и прокладка PA88-1001-07 Сборочный комплект подвески двигателя (CGe4 280+T325R) H531-1161-02 Впускная система (верхняя 180 нижняя 210) PA88-1109-35 Впускная система (CG8.3E4280) 1109-03624 Воздушный фильтр KLQ5 PAW9-1119-02 Промежуточный охладитель и трубопровод (CG8.3E4280) PA88-1200-35 Схема монтажа выхлопной системы (CG8.3E4280) PAW9-1300-02 Блок радиатора 1300-00390 Электромагнитное сцепление вентилятора LINNIG 2 (LA1.2.045Y) 1300-00422 Приводное колесо веера (160,2B) 1315-00761 Средний промежуточный шкив (6308, 168) PAW9-1140-02 Установка ресивера (10x120L,ECE) 1140-01481 Воздушный баллон (CNG 120L,C350) PAW9-1141-02 Газовый трубопровод (10x120L,CGE,ECE) 1141-00882 Тонкий фильтр (8,ECE R) 1141-00880 Панель управления (90) (ECE R110,NGV2) PAW9-1303-02 Трубопровод радиатора (CG8.3E4280ALLISON) PAW9-1311-02 Расширительный водяной бак в сборе 1311-00510 Расширительный водяной бак PAW9-1701-02 Коробка переключения передач в сборе (T325R CGe4 280) PA88-2201-01 Передаточный вал в сборе (CGe4 280+T325R) 2201-01284 Приводной вал (N(DIN165+T180+725+100) PAW9-2930-01 Передняя подвеска в сборе (ZF/RL85A/8.5T/ABS) 3000-01078 Передний вал (ZF RL85A/22.5dm/WABCO ABS/VC) 3000-01078-01 Передний вал 3003-00233 Поперечная тяга в сборе 3000-01078-02 Передний тормоз в сборе 3501-00905 Дисковой тормоз в сборе 3501-00906 Дисковой тормоз в сборе 3000-01078-03 Передняя воздушная подвеска 2930-00651 Воздушная рессора (VC, RL-85A) PAW9-2935-01 Задняя подвеска в сборе (13T/5.63/ABS/) 29G3-01089C Задняя подвеска (SR13A-0C 13t5.63 (ZK6118HG) 2935-01165C Задняя подвеска в сборе (SR13A-0C (ZK6118HGA) 2915-00342 Амортизатор в сборе 2931-00150C Элемент пневмобаллона (Goodyear:8018) 2919-00194 Комплект толкателя 2916-00150 Поперечный стабилизатор в сборе Ф45-1050-360 2916-00158 Гнездо кронштейна поперечного стабилизатора в сборе 2400-03769 Задний мост (13T/ABS/22.5/5.63) 2400-03769-02 Комплект главного редуктора 2402-00996 Главный редуктор (13T/5.63) 2402-00990 Комплект главного (i=5.63) 2400-03769-01 Корпус заднего моста в сборе 2400-03769-03 Задний тормоз в сборе 3552-00742 MS Комплект левых тормозных цанг 3552-00743 MS Комплект правых тормозных цанг PAW9-3400-01 Главный агрегат рулевого управления 3402-00093 Руль в сборе 3401-00286 (ZF8098 957 112) Комплект рулевого управления 3003-00254 Комплект прямой тяги PAW9-3406-01 Комплект рулевых трубопроводов PAW9-3407-02 (CGE4) Монтажный комплект рулевого масляного насоса PAW9-3408-01 Комплект рулевого масляного бака 3408-00295 Масляный бак рулевого управления PAW9-3100-01 (275/70R22.5) Колеса и шины 3101-00321 (8.25x22.5) Колесо PAW9-3100 Колеса и шины PAW9-3513-01 Монтаж резервного барабана PAW9-3506-01 Тормозные трубопроводы PAW9-3550-01 Антиблокировочной тормозное устройство PAW9-3555-01 Сушилка 3529-00006 (WABCO) Воздушная сушилка PAW9-3570-01 (WABCO) Тормозные клапаны в сборе PAW9-2940-01 (ECAS) Трубопровод подвески PAW9-1108-01 Электронная газовая педаль в сборе 1108-00833 Педаль электронной заслонки PAW9-8600-01 Механизм управления вождением PC19-3117-02 Кожух колеса 3102-04718 Колпак из нержавеющей стали размаха H531-8102-01 Водяное отопление и дефростация H531-CHE8101 Нагревание на зоне вождения H531-8150-01 Трубопровод водоотопления в сборе 1101-01477 Тяговой ремень топливного бака L=1290 8101-02302 Перечень водовпускных и водовыпускных соединителей двигателя 8101-02690 Бак топлива нагревателя в сборе 60L H531-4100 ZK6118HGA Фонарь в сборе 3716-00145 Передний фонарь высоты SK56x80 4121-00115 WGQ488 Блок-фара передняя правая в сборе (нексеноновая) WGQ488 3714-00002 WG120C Передний противотуманный фонарь 4121-00114 WGQ488 Блок-фара передняя левая в сборе (нексеноновая) WGQ488 H531-3700 ZK6118HGA Электрооборудование и принадлежность 3820-01278 VD-ZB278-T6CG2 Комбинация приборов 3774-00056 JK338-AW3 Комбинационный выключатель 3722-01039 CGE4 Задний замкнутый ящик электроаппарата 3722-00588 MT-204095 Управляющий ящик вспомогательного пуска 3722-00364 ZK6118HG Коробка электрооборудования 3722-01040 Коробка предохранителей F233-3700-01 Сигнализатор - датчик температуры воды H531-03701-01 Генератор в сборе CGE4 280 3701-00186 Генератор JFZ2105D 28V 100A 8PK, 60 H204-3703-01 Монтаж аккумулятора H531-5205 ZK6118HGA Стеклоочиститель в сборе 5205-00623 1880 24V 150W Стеклоочиститель H531-7900 ZK6118HGA Система развлечения 7917-00574 MDVR800 Видеочастотный монитор 7910-00720 Плеер карты SD 3691-00376 Монитор заднего хода 7930-03515 Маршрутный указатель H379-5302-01 Обшивка передка в сборе H379-5003-00 Брызговики и его арматуры H531-5003-01 Наружная обшивка кузова в сборе 5940-01839A Замок целого автобуса H531-5403-02 Комплект боковых окон (YC6MK) 5403-30483 Комплект правого седьмого верхнего маленького раскидного окна (ZK6118HG) 5403-46017 Правое второе верхнее раздвижное стекло алюминиевого сплава (6118HGA) 5403-46015 Левое первое верхнее раздвижное стекло алюминиевого сплава (6118HGA) 5403-46016 Левое второе верхнее раздвижное стекло алюминиевого сплава (6118HGA) 5403-30476 Левое седьмое верхнее раскидное окно (ZK6118HG) H531-5602-02 Обшивка задка в сборе H531-2804-02 Задний бампер в сборе H531-5910-01 Сборка дверцы отсека H531-5604-01 Дверца заднего отсека в сборе H531-5913-01 Конечная дверь люка справа (1010x1169x1073) H531-5912-01 Правая вторая дверь отсека (940x670) H379-5911-02 Правая первая дверь отсека (430x555) H531-5904-01 Комплект левой последней двери отсека (1010x944x848) H531-5903-01 Комплект левой третьей двери отсека (940x670) H379-5902-02 Левая вторая дверь отсека (430x555) H379-5901 Левая первая дверь отсека (992x855) H379-6403-01 Водительское окно в сборе H379-6100-01 Передняя пассажирская дверь в сборе (1250HM) 6100-04301A Передняя дверь в сборе (1250HM, 6118HG,2071) 6100-02318 Наружный аварийный клапан круглой пассажирской двери 6200-00119 Кнопочный клапан H379-6200-01 Комплект средней пассажирской двери (1350HM) 6200-01661A Передняя дверь в сборе (1350HM, 6118HG,2091) 6100-02318 Наружный аварийный клапан круглой пассажирской двери H531-6700 Комплект пульта приборов (ZK6118HGA) 6701-01765 Пульт приборов (BRT 6118HG A74 2.5) 6705-00605 Ограда водителя в сборе (ZK6118HGA) H531-5103-02 Сборка пола H531-5103-01 Сборка пола H531-5104 Ступеньки передней двери в сборе H531-5106 Сборка ступенек средней двери H531-5800 Сборка внутренней отделки H531-5804 Сборка корпуса туннеля 5802-10108 Крышка люка средней двери 5802-10106 Крышка люка передней двери 5802-00469 Крышка люка в сборе H531-5807-01 Сборка поссажирского сиденья (27 CT440A+2) H379-5808 Комплект сиденья водителя (ZK6118HGA) 6800-00885A Сиденье водителя (YTS02) 6801-00032 Механическая регулирующая рама спинки типа YTS02 - ручка л/р H531-5703 Сборка ветрового окна 5703-00767 Круглый вентиляционный веер A74 5703-00785 Ветровое окно DS910B H531-8211 Сборка устройства огнетушения H531-8209 Монтаж молотка для аварийного разбивания окон H379-8202 Комплект наружного зеркала заднего вида (ZK6118HGA) 8202-00271 Наружной электрическое зеркало EMARK H531-8201 Сборка зеркала внутреннего наблюдения H531-8204 Сборка противосолнечной занавески H302-5301-04 Каркас передка в сборе H531-5601-01 Каркас задка в сборе

1

2

3

4

5

6

7

8

9

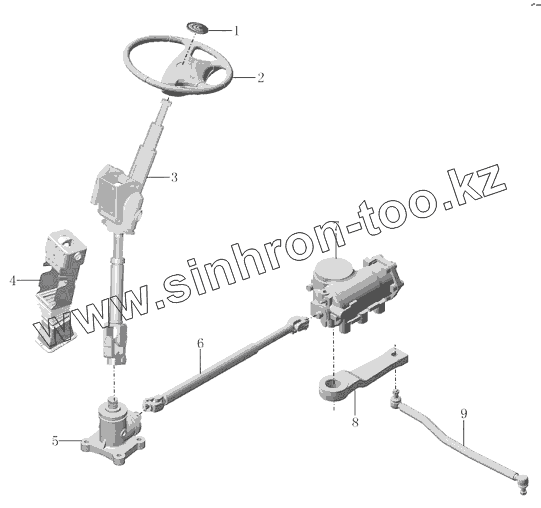

Позиция на иллюстрации	Заводской номер детали		Название детали
1	8020-00633		Марка рулевого колеса
2	3402-00093		Руль в сборе
3	3404-00095		Рулевая колонна
4	3402-00324		Защитный капот рулевой колонны
5	3415-00022		Рулевой механизм в сборе
6	3412-00236		Рулевой телескопический вал
7	3401-00286		Комплект рулевого управления
8	3419-00124		Вертикальный рулевой рычаг
9	3003-00254		Комплект прямой тяги
