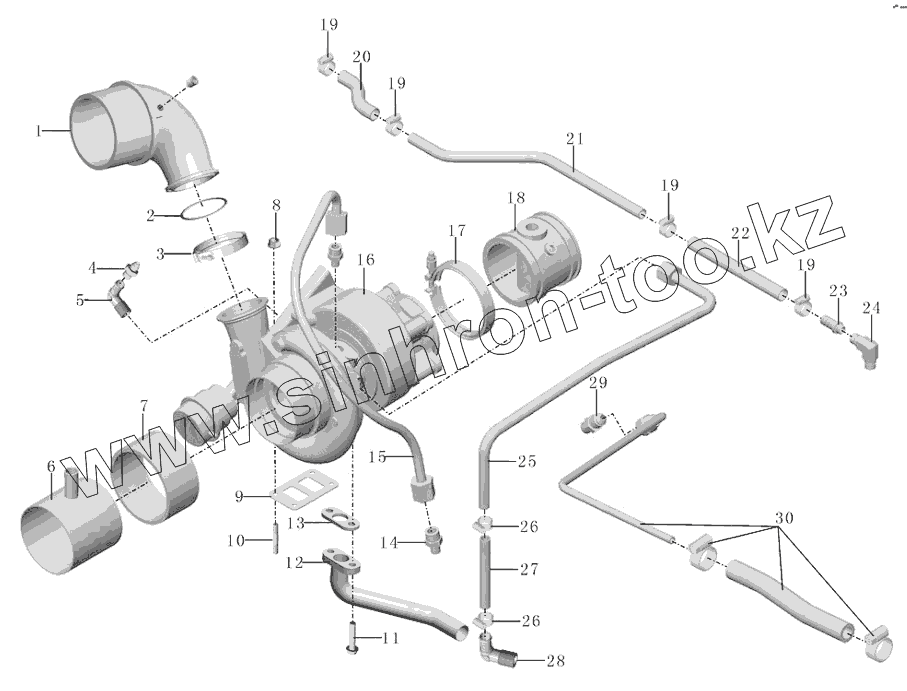

Каталог запасных частей к технике: Yutong Автобус ZK6118HGA (газ). 1000-06307-10 Нагнетатель и соединительный трубопровод

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
12
13
14
15
16
17
18
19
19
19
19
20
21
22
24
25
26
26
27
28
29
30
Позиция на иллюстрации Заводской номер детали Название детали
1 1118-00125 Переходная изгибная железная труба
2 1008-00423 О - уплотнительное кольцо - соединитель
3 1118-01323 Хомут
4 1118-01463 Соединитель прямой трубы выходной воды
5 1118-01461 Соединитель прямоугольный трубы выходной
6 1118-01457 Впускная труба нагнетателя
7 1118-01455 Впускная труба нагнетателя
8 1118-01325 Установочная гайка нагнетателя
9 1118-01092 Прокладка нагнетателя
10 1118-00406 Двойной болт
12 1118-00990 Обратная масляная труба нагнетателя
13 1118-00086 Уплотнительная прокладка обратной
14 1118-01459 Штуцер входной трубы масла нагнетателя
15 1118-00488 Комбинированный шланг нагнетателя
16 1118-01454 Нагнетатель
17 1118-00373 Хомут --- выход турбинного нагнетателя
18 1203-03323 Выпускная труба
19 9401-07161 Зажим шланга
20 1118-01464 Шланг
21 1118-01460 Труба управления газом и воздухом
22 1118-01465 Шланг
24 1118-01466 Прямоугольный соединитель
25 1118-01467 Водоприёмная труба нагнетателя
26 9401-07160 Зажим шланга
27 1118-01462 Входная прямая резиновая труба в
28 1118-01458 Соединитель прямоугольный трубы входящей
29 1118-01453 Штуцер нагнетательной компенсационной
30 1118-00487 Нагнетательная компенсационная труба
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
