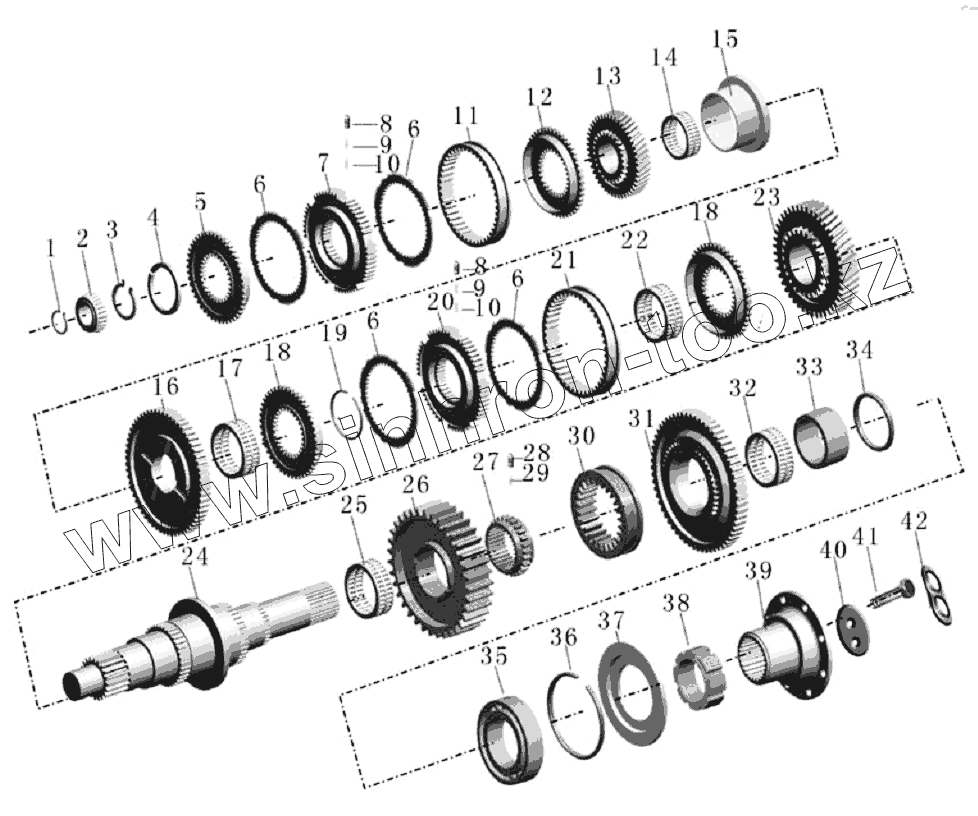

Каталог запасных частей к технике: Yutong Автобус ZK6118HGA. Вторичный вал в сборе

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
3
3
3
3
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
5
6
6
6
6
7
8
8
9
9
10
10
11
12
13
14
15
16
17
18
18
19
19
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
Позиция на иллюстрации Заводской номер детали Название детали
1 1701-00907 Упругая манжета для вала QJ805
2 1701-00525 Передний подшипник вторичного вала QJ805
3 630501064 Упругая манжета для вала 50x2.5
3 630501148 Упругая манжета для вала 50x2.4
3 630501147 Упругая манжета для вала 50x2.3
3 630501146 Упругая манжета для вала 50x2.2
3 630501145 Упругая манжета для вала 50x2.1
3 630501118 Упругая манжета для вала 50x2.6
4 730103180 Регулируемая прокладка A=3.90
4 730102185 Регулируемая прокладка A=2.40
4 730103184 Регулируемая прокладка A=2.70
4 730103183 Регулируемая прокладка A=3.00
4 730103182 Регулируемая прокладка A=3.30
4 730103181 Регулируемая прокладка A=3.60
4 730103179 Регулируемая прокладка A=4.20
4 730103177 Регулируемая прокладка A=4.80
4 730103629 Регулируемая прокладка A=5.10
4 730103630 Регулируемая прокладка A=5.40
4 730103631 Регулируемая прокладка A=5.70
4 730103632 Регулируемая прокладка A=6.00
4 730103633 Регулируемая прокладка A=6.30
4 730103634 Регулируемая прокладка A=6.60
4 730103178 Регулируемая прокладка A=4.50
5 1702-00016 Синхронная коническая ступица пятой передачи QJ805
6 1701-00391 Синхронное кольцо 1268 903 196(s)
7 1701-00682 Основание синхронной шестерни 1292 304 041 QJ805
8 1701-00668 Синхронный толкач 1240 304 278 общепринятый для коробки передачQJ
9 1708-00020 Внутреняя пружина толкача
10 1708-00019 Внешняя пружина толкача
11 1701-00393 Синхронная скользящая рубашка 4 и 5 передачи
12 1701-00175 Коническая ступица 3 и 4 передачи QJ805 1280 003 059 S
13 1702-00014 Шестерня 5 передачи вторичного вала QJ805
14 1701-00521 Игольчатый подшипник пятой передачи QJ805 1280 003 062 S
15 1701-01472 Гнездо подшипника шестерни 4 передачи QJ1205
16 1702-00013 Шестерня 3 передачи вторичного вала QJ805
17 1701-00522 Игольчатый подшипник третьей передачи QJ805 1280 003 063 S
18 1701-00185 Коническая ступица 3 и 4 передачи 1268 903 196(s)
19 630531355 Упругая манжета для вала 75x2.5
19 630531354 Упругая манжета для вала 75x2.4
19 630531353 Упругая манжета для вала 75x2.3
20 1701-00321 Основание шестерни 2 и 3 передачи QJ805 1280 003 059 S
21 1701-00685 Синхронная скользящая рубашка 2 и 3 передачи QJ805
22 1701-00306 Игольчатый подшипник первой передачи второго вала 1268 903 196 (S)
23 1701-01463 Шестерня 2 передачи вторичного вала QJ1205
24 1701-01172 Вторичный вал, QJ805
25 1701-01474 Игольчатый подшипник шестерни 1 передачи QJ1205
26 1701-00687 Шестерня первой передачи второго вала 1280 304 055 QJ805
27 1701-00688 Основание шестерни зацепления 1292 304 026 QJ805
28 1763-00526 Стальной шар QJ
29 732040497 Установочная пружина муфты переключения
30 1701-00689 Скользящая рубашка первой и задней передачи ZF40E/ZF40H
31 1701-00690 Шестерня задней передачи 1280 304 017 QJ805
32 1701-00504 Подшипник 2 передачи QJ805 1280 003 098(B)
33 1702-00012 Гнездо подшипника шестерни задней передачи вторичного вала QJ805
34 1763-00527 Сепаратор QJ
35 1701-00401 Задний подшипник второго вала 50314 1268 903 196 S
36 1701-00691 Стопорное кольцо подшипника первого вала 0630 503 020
37 1009-00063 Маслодержатель
38 1764-00174 Индуктивная катушка спидометра, QJ805
39 1701-01648 Выходной фланец QJ805
40 1701-00899 Упор конца вала
41 1763-00528 Контрящий болт конца вала QJ
42 1701-00713 Контрпластинка конца вала, 1250 304 353
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
