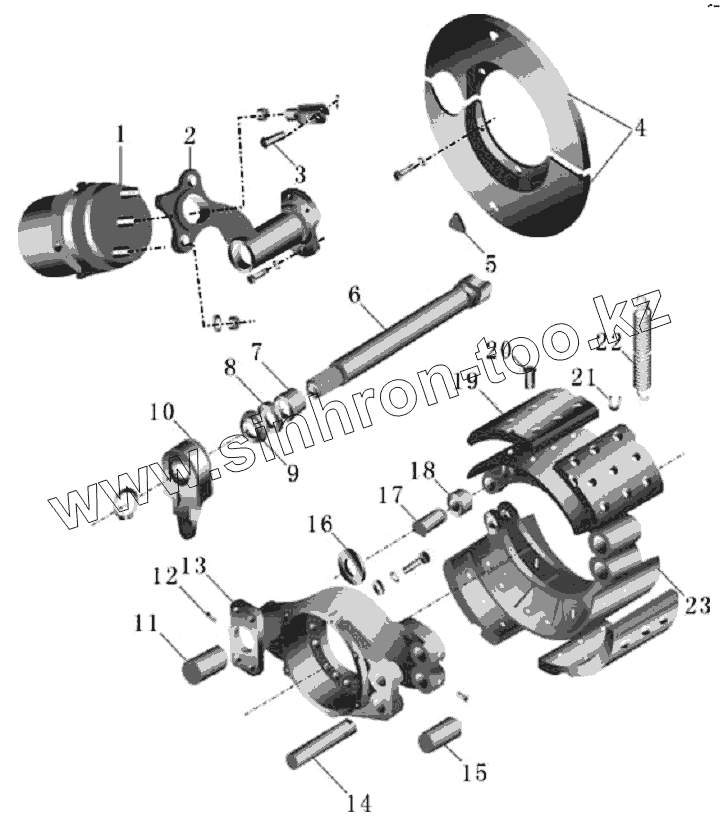

Каталог запасных частей к технике: Yutong Автобус ZK6118HGA. Тормоз заднего моста
1
1
2
2
3
4
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3530-00038 | Задний левый тормозной цилиндр с энергоаккумулятором 24XNR312 | |
| 1 | 3530-00039 | Задний правый тормозной цилиндр с энергоаккумулятором 24XNR312 | |
| 2 | 3530-00048 | Кронштейн крепления левого тормозного цилиндра XNR258 | |
| 2 | 3530-00049 | Кронштейн крепления правого тормозного цилиндра XNR258 | |
| 3 | 3502N-018 | Плоский штифт | |
| 4 | 2411-00025 | Пыльник задний 24XNR289-00005 | |
| 5 | 2411-00024 | Конопачение наблюдательного глаза пыльника Q1-24S16KZ-00005 | |
| 6 | 3556-00045 | Кулачковый вал заднего тормоза 24R13CSZ-00001 | |
| 6 | 3556-00043 | Кулачковый вал заднего тормоза 24R13CSZ-00001 | |
| 7 | 3502-00227 | Гильза-кронштейн пружинной тормозной камеры | |
| 8 | 3552-00428 | Сальник в сборе -основание заднего тормоза | |
| 9 | 3502-00228 | Надставка-кулачковый вал задний | |
| 10 | 3554-00115 | Трещетка автоматическая HALDEX | |
| 11 | 2411-00034 | Втулка основания заднего тормоза 24XZR222-00001 | |
| 12 | 9945190003 | Смазочный жиклер | |
| 13 | 3004-00076 | Основание заднего тормоза в сборе XNR258 | |
| 14 | 3552-00141 | Вал задней тормозной колодки 24XNR289-00005 | |
| 15 | 3552-00136 | Втулка оси задних тормозных колодок 24XZR222-00001 | |
| 16 | 3552-00428 | Сальник в сборе -основание заднего тормоза | |
| 17 | 3552-00426 | Вал роликовый-колодка тормозная | |
| 18 | 3552-00197 | Ролик в сборе JY24N1 | |
| 19 | 3552-00395 | Накладка тормозная задняя TMD | |
| 20 | 3552-00170 | Тормозная заклепка, передняя и задняя одинаковая 8x26 30JLSZ-00001A1-B | |
| 20 | 3552-00380 | Тормозная заклепка 8x26 | |
| 21 | 3552-00590 | Стопорное кольцо | |
| 22 | 3552-00139 | Пружина заднего тормоза 24XZR222-00001 | |
| 23 | 3507-00033 | Задняя верхняя и нижняя тормозная колодка в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
