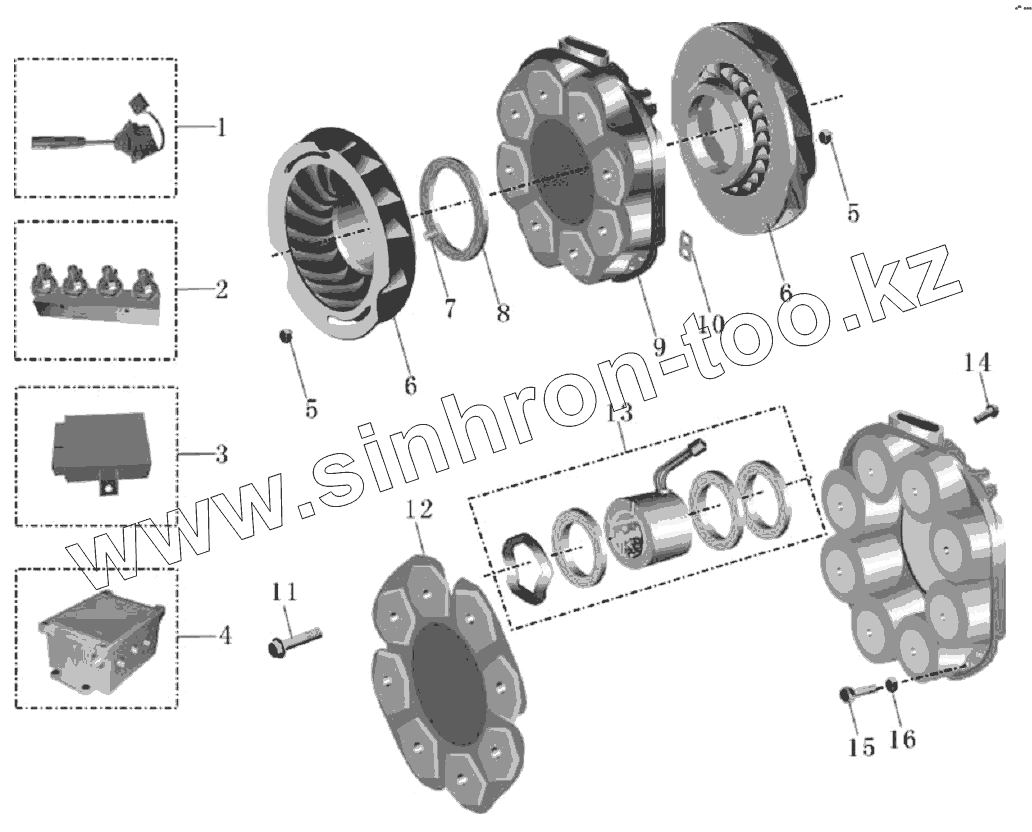

Каталог запасных частей к технике: Yutong Автобус ZK6118HGA. Редартер в сборе (FC71-40)

Тип техники

Марка

Модель

Схема

1

2

3

4

5

5

6

6

7

8

9

10

11

12

13

14

15

16

Позиция на иллюстрации	Заводской номер детали		Название детали
1	3524-00442		Механический выключатель, TELMA
2	3524-00090		Выключатель давления
3	3524-00089		D переключатель оборотов редартера JC252100TELMA
4	3524-00082		Блок реле редартера JD332125TELMA
5	VF120160		Самоконтрящая гайка
6	3524-00443		Ротор редартера в сборе, FC7140
7	VF130590		Болт с буртиком
8	3524-00638		Регулируемая прокладка ротора, FC71-40
9	3524-00464		Статор редартера в сборе, FC7140
10	3524-00637		Регулируемая прокладка статора, FC71-40
11	VF108280		Болт полюсного башмака
12	VB107540		Железная плита полюсного башмака
13	3524-00465		Катушка редартера, FC7140
14	VF109110		Болт полюсного башмака
15	VF100630		Установочный болт статора
16	VF201400		Установочная прокладка статора

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
