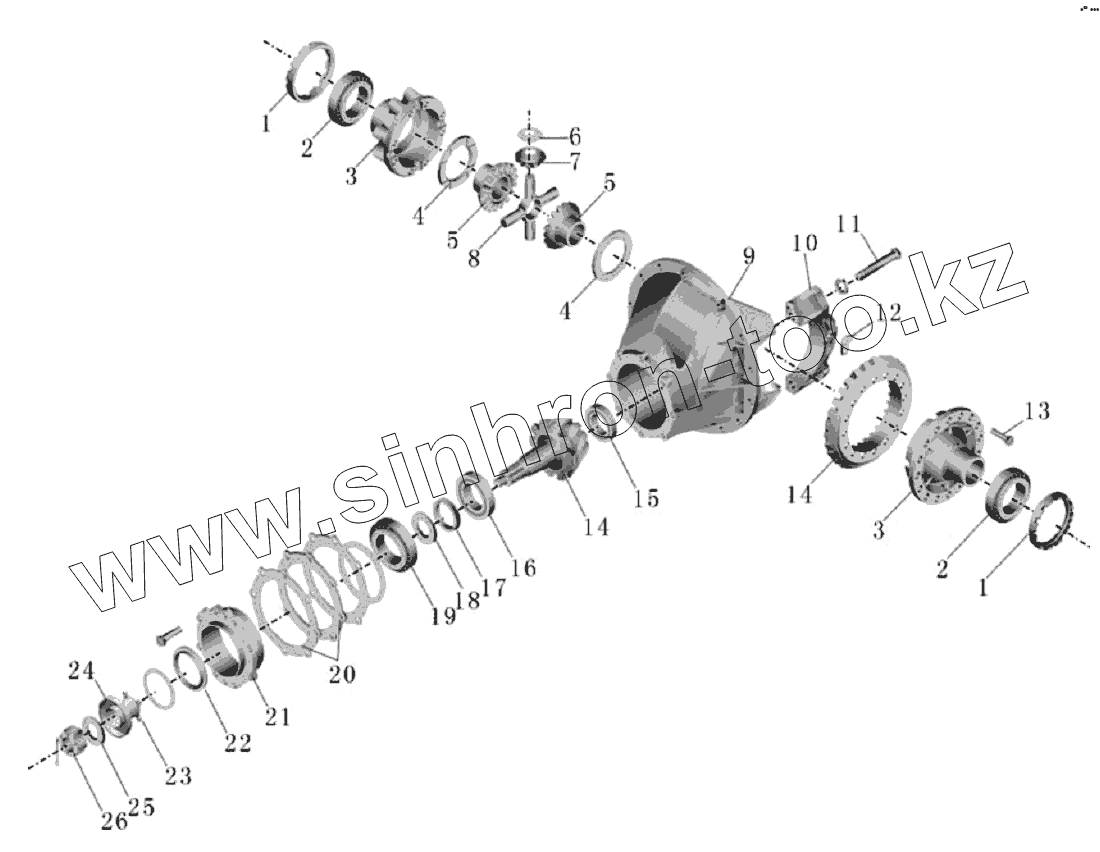

Каталог запасных частей к технике: Yutong Автобус ZK6118HGA. Главный редуктор и дифференциал заднего моста
2402-00322
1
1
2
2
3
3
4
4
5
5
6
7
8
9
10
11
12
13
14
14
15
16
17
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2402-00322 | 2402-00322 | Редуктор главный в сборе | |
| 1 | 2403-00413 | Регулируемая гайка подшипника дифференциала | |
| 2 | 3100-00033 | Внутренний подшипник заднего колеса 7518E | |
| 3 | 2402-00132 | Корпус дифференциала, 24R13JLSZ | |
| 4 | 2403-00433 | Прокладка шестерни полуоси | |
| 5 | 2403-00220 | Шестерня полуоси, 24R13JLSZ-00001A-BM41 | |
| 6 | 2403-00222 | Прокладка планетарной шестерни, 24R13JLSZ-00001A-BM41 | |
| 7 | 2403-00221 | Планетарная шестерня, 24R13JLSZ-00001A-BM41 | |
| 8 | 2403-00151 | Крестовина дифференциала, 24R13CSZ-00001 | |
| 9 | 2402-00576 | Корпус главного ретардера заднего моста | |
| 10 | 2403-00297 | Крышка подшипника дифференциала, 24XNR266 | |
| 11 | 2402N-119 | Болт-крышка подшипника дифференциала | |
| 12 | 2402N-383 | Стопорный диск | |
| 13 | 2403-01052 | Болт-ведомая коническая шестерня | |
| 14 | 2403-00788 | Тарельчатая шестерня | |
| 15 | 2402-00043 | Задний подшипник ведущей конической шестерни Q1-24S66ABS-0005 | |
| 16 | 2402-00042 | Передний внутренний подшипник ведущей конической шестерни 27314EK | |
| 17 | 2402-00483 | Распорная втулка--передний подшипник ведущей конической шестерни , 24FS06T | |
| 18 | Q1-2402S106-151-199 | Регулируемая прокладка | |
| 19 | 2402-00187 | Передний внешний подшипник ведущей конической шестерни, ZxTMK27313EK | |
| 20 | 2403-00698 | Регулируемая прокладка-ведущая коническая шестерня 2402S106 | |
| 21 | 2403-00531 | Основание переднего подшипника ведущей конической шестерни, 24NS50D | |
| 22 | 3104-00142 | Сальник дифференциала 24xXNR266 | |
| 23 | 3104-00188 | Пыльник-сальник, XNR258 | |
| 24 | 2403-00296 | Вильчатый фланец ведущей конической шестерни 24XNR266 | |
| 25 | 2402-00688 | Плоская шайба | |
| 26 | 2403-00415 | Контрящая гайка фланца дифференциала |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
