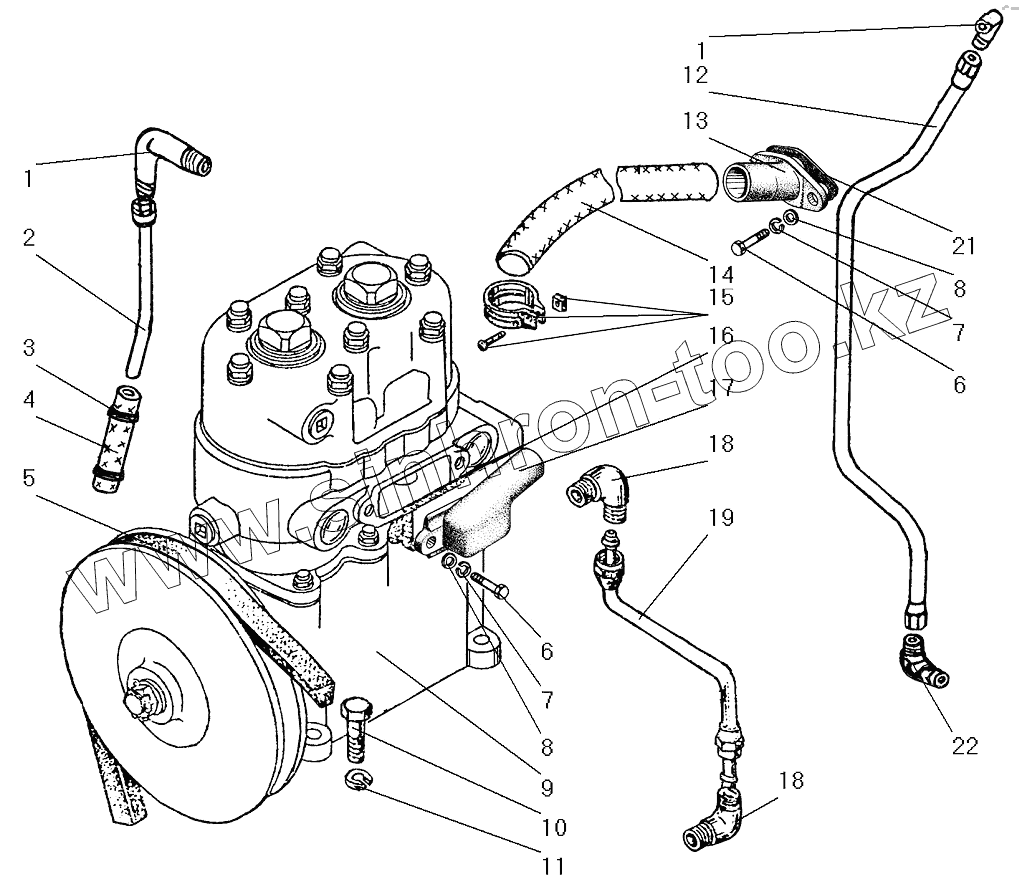

Каталог запасных частей к технике: УралАЗ СПТС УРАЛ-32552. Установка компрессора

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
3
4
5
6
6
7
7
8
8
9
10
11
12
13
14
15
16
17
18
18
19
21
22
Позиция на иллюстрации Заводской номер детали Название детали
1 339046 Угольник М20х1,5 КГ3/8"
2 4320Я-1303062 Труба компрессора отводящая
3 00.78-00 Хомут червячный
4 4320-1015598 Шланг перепускной
5 238НБ-1307170 Ремень II-14х10-937
6 201457-П29 Болт М8-6gх22
7 252135-П2 Шайба 8 пружинная
8 252005-П29 Шайба 8
9 4320-3509009 Компрессор в сборе
10 201499-П29 Болт М10-6gх30
11 252136-П2 Шайба 10 пружинная
12 4320Я-1303060 Труба компрессора подводящая
13 4320Я-3509277 Патрубок воздухоподводящий
14 4320Я3-3509276-10 Рукав-деталь 25-35-270-0,3(3)
15 4320-1015217 Хомут в сборе
16 4320Я-3509282 Прокладка
17 4320Я-3509275 Патрубок впускной компрессора
18 339843 Угольник
19 63621-3509260 Трубка маслоподводящая к компрессору
21 4320Я-3509281 Прокладка
22 4320Я-1303098 Угольник
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
