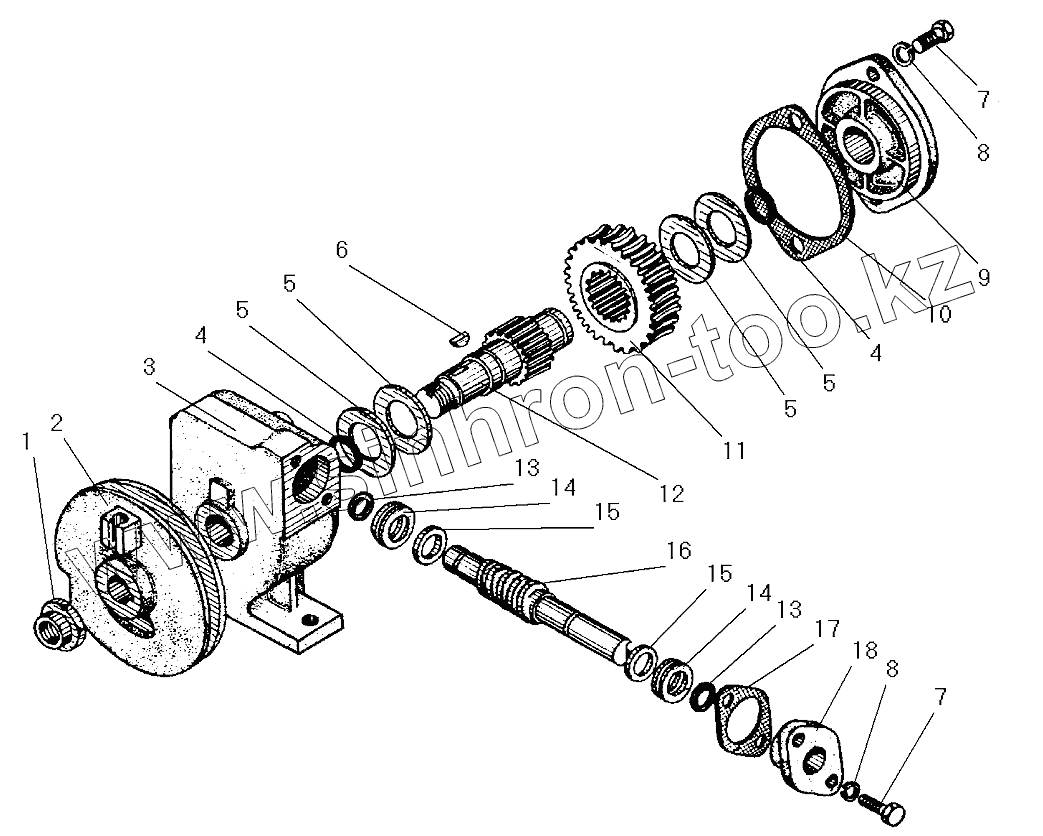

Каталог запасных частей к технике: УралАЗ СПТС УРАЛ-32552. Редуктор лебедки ДЗК

Тип техники

Марка

Модель

Схема

1

2

3

4

4

5

5

5

5

6

7

7

8

8

9

10

11

12

13

13

14

14

15

15

16

17

18

Позиция на иллюстрации	Заводской номер детали		Название детали
1	334997-П29		Гайка М20х1,5-6Н
2	4320-3105985		Барабан
3	4320-3105900		Картер червячного редуктора
4	021-025-25-2-2		Кольцо
5	4320-4204035		Шайба опорная
6	260415		Шпонка 5х8 сегментная
7	201496-П29		Болт М10-6gх22
8	252156-П2		Шайба 10 пружинная
9	4320-3105970		Крышка
10	4320-3105991		Прокладка
11	4320-3105978-10		Колесо червячное
12	4320-3105982-10		Вал
13	014-17-19-2-2		Кольцо
14	252136-П2		Шайба 10 пружинная
15	4320-3105997		Шайба
16	4320-3105975		Червяк
17	4320-3105992		Прокладка
18	4320-3105988		Крышка

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
