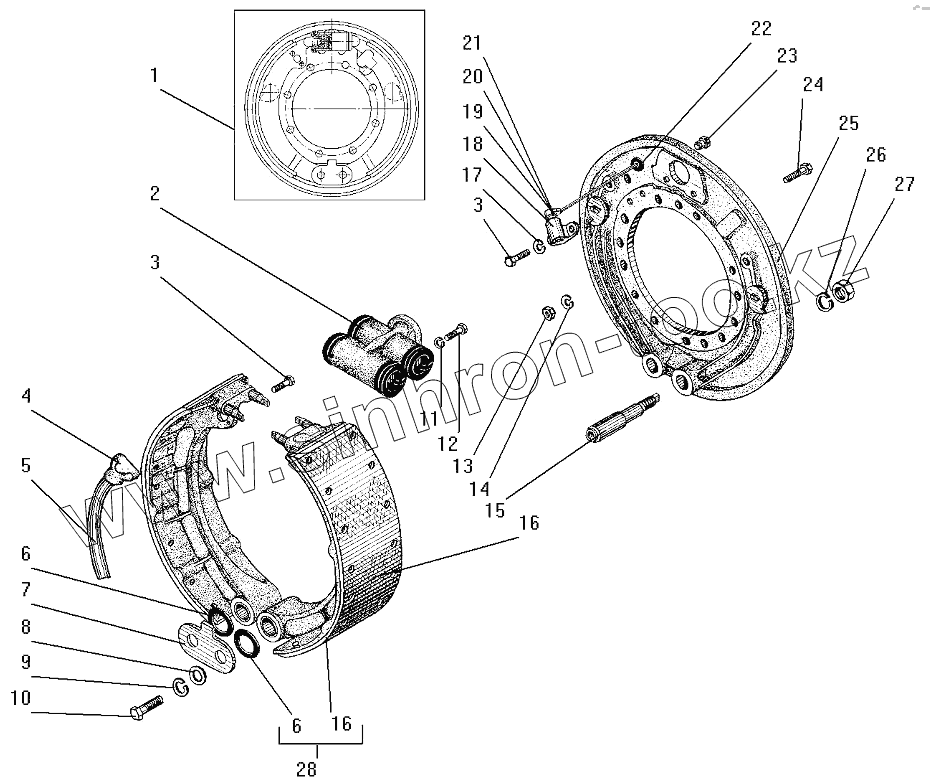

Каталог запасных частей к технике: УралАЗ СПТС УРАЛ-32552. Рабочий тормоз
1
2
3
3
4
5
6
6
7
8
9
10
11
12
13
14
15
16
16
17
18
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 55571-3501010-20 | Тормоз в сборе | |
| 2 | 375-3501030-01 | Цилиндр колесный в сборе | |
| 3 | 201456-П29 | Болт М8-6gх20 | |
| 4 | 55571-3501089 | Упор пружины | |
| 5 | 55571-3501036 | Пружина колодки стяжная | |
| 6 | 028-036-46-2-2 | Кольцо | |
| 7 | 55571-3501144 | Накладка осей | |
| 8 | 335917-П29 | Шайба 12,5 | |
| 9 | 252137-П2 | Шайба 12 пружинная | |
| 10 | 201537-П29 | Болт М12х22 | |
| 11 | 252136-П2 | Шайба 10 пружинная | |
| 12 | 201496-П29 | Болт М10-6gх22 | |
| 13 | 250561-П29 | Гайка М16х1,5-6Н | |
| 14 | 252139-П2 | Шайба 16 | |
| 15 | 55571-3501132 | Ось колодки | |
| 16 | 55571-3501090-20 | Колодка тормоза в сборе | |
| 17 | 252135-П2 | Шайба 8 пружинная | |
| 18 | 5557-3501146 | Кронштейн | |
| 19 | 4410328090 | Датчик | |
| 20 | 8997598154 | Втулка датчика | |
| 21 | 8305020684 | Смазка датчика | |
| 22 | 55571Х-3501024 | Втулка | |
| 23 | 339083-П29 | Пробка | |
| 24 | 5920-3204164 | Болт | |
| 25 | 55571-3501012-10 | Суппорт тормоза | |
| 26 | 252141-П2 | Шайба 20.ОТ | |
| 27 | 250565-П29 | Гайка М20х1,5-6Н | |
| 28 | 55571-3501092 | Колодка тормоза с кольцами |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
