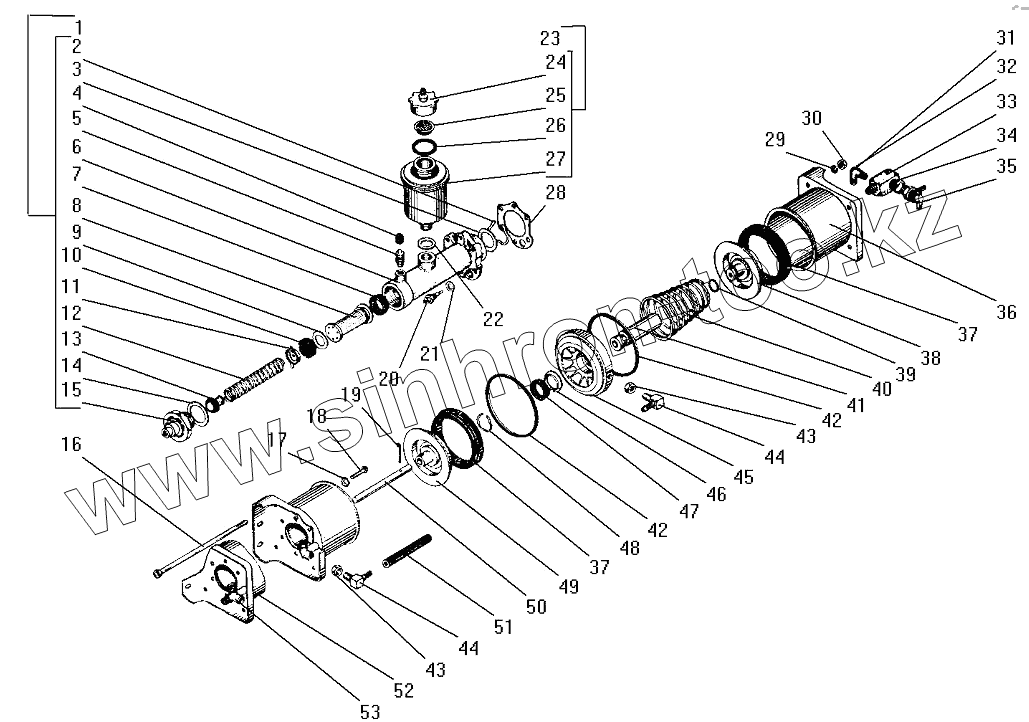

Каталог запасных частей к технике: УралАЗ СПТС УРАЛ-32552. Пневматический усилитель с главным тормозным цилиндром
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
37
38
39
40
41
42
42
43
43
44
44
45
46
47
48
49
50
51
52
53
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4320-3505010 | Цилиндр тормозов главный в сборе | |
| 2 | 375-3505051 | Кольцо стопорное | |
| 3 | 375-3505048 | Шайба поршня упорная | |
| 4 | 375-3501049-01 | Колпачок перепускного клапана | |
| 5 | 375-3501048-Б | Клапан перепускной | |
| 6 | 4320-3505015-01 | Цилиндр главный | |
| 7 | 375-3505033-01 | Манжета наружная | |
| 8 | 375-3505029 | Поршень главного цилиндра | |
| 9 | 375-3505042-Б | Шайба поршня главного цилиндра | |
| 10 | 375-3505035-01 | Манжета уплотнительная поршня главного цилиндра внутренняя | |
| 11 | 375-3505032-Б | Держатель пружины | |
| 12 | 375-3505031-В | Пружина главного цилиндра | |
| 13 | 375-3505020 | Клапан главного цилиндра в сборе | |
| 14 | 375-3505103 | Кольцо уплотнительное | |
| 15 | 375-3505013-Б | Пробка главного цилиндра | |
| 16 | 4320-3510063 | Стяжка в сборе | |
| 17 | 252038-П29 | Шайба 8,5 | |
| 18 | 201457-П29 | Болт М8-6gх22 | |
| 19 | 258041-П29 | Шплинт 3,2х32 | |
| 20 | ВК503-3710110 | Выключатель сигнализации неисправности тормозной системы | |
| 21 | 335903 | Прокладка | |
| 22 | 375-3524004 | Прокладка уплотнительная | |
| 23 | 375-3505082-Б2 | Бачок для тормозной жидкости с сеткой в сборе | |
| 24 | 375-3505074-01 | Пробка бачка | |
| 25 | 375-3505050 | Сетка бачка в сборе | |
| 26 | 375-3505094 | Кольцо уплотнительное | |
| 27 | 375-3505085 | Бачок с крышкой в сборе | |
| 28 | 4320-3505018-01 | Прокладка | |
| 29 | 252135-П2 | Шайба 8 пружинная | |
| 30 | 250510-П29 | Гайка М8-6Н | |
| 31 | 339046 | Угольник М20х1,5 КГ3/8" | |
| 32 | 339227 | Штуцер | |
| 33 | 297575-П29 | Шплинт 6х22 | |
| 34 | 4320-3514023 | Прокладка | |
| 35 | 100.3515310-01 | Клапан контрольного вывода | |
| 36 | 4320-3510015 | Пневмоцилиндр задний в сборе | |
| 37 | 4320-3510060 | Манжета в сборе | |
| 38 | 4320-3510067 | Поршень задний | |
| 39 | 377-6105160 | Кольцо уплотнительное | |
| 40 | 375-3510041-01 | Пружина возвратная | |
| 41 | 4320-3510052 | Шток | |
| 42 | 130-135-25-2-2 | Кольцо | |
| 43 | 334624-П29 | Гайка М14х1,5 | |
| 44 | 375-3510006 | Угольник проставки | |
| 45 | 375-3510039-10 | Проставка усилителя | |
| 46 | 375-3510042 | Кольцо опорное | |
| 47 | 353-3401022-01 | Манжета пневматически усилителя тормозов в сборе | |
| 48 | 4320-3510047 | Кольцо пружинное | |
| 49 | 4320-3510066 | Поршень передний | |
| 50 | 375-3510037-10 | Толкатель | |
| 51 | 375-3510058-Б | Шланг | |
| 52 | 4320-3510012 | Пневмоцилиндр передний первый в сборе | |
| 53 | 4320-3510013 | Пневмоцилиндр передний второй в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
