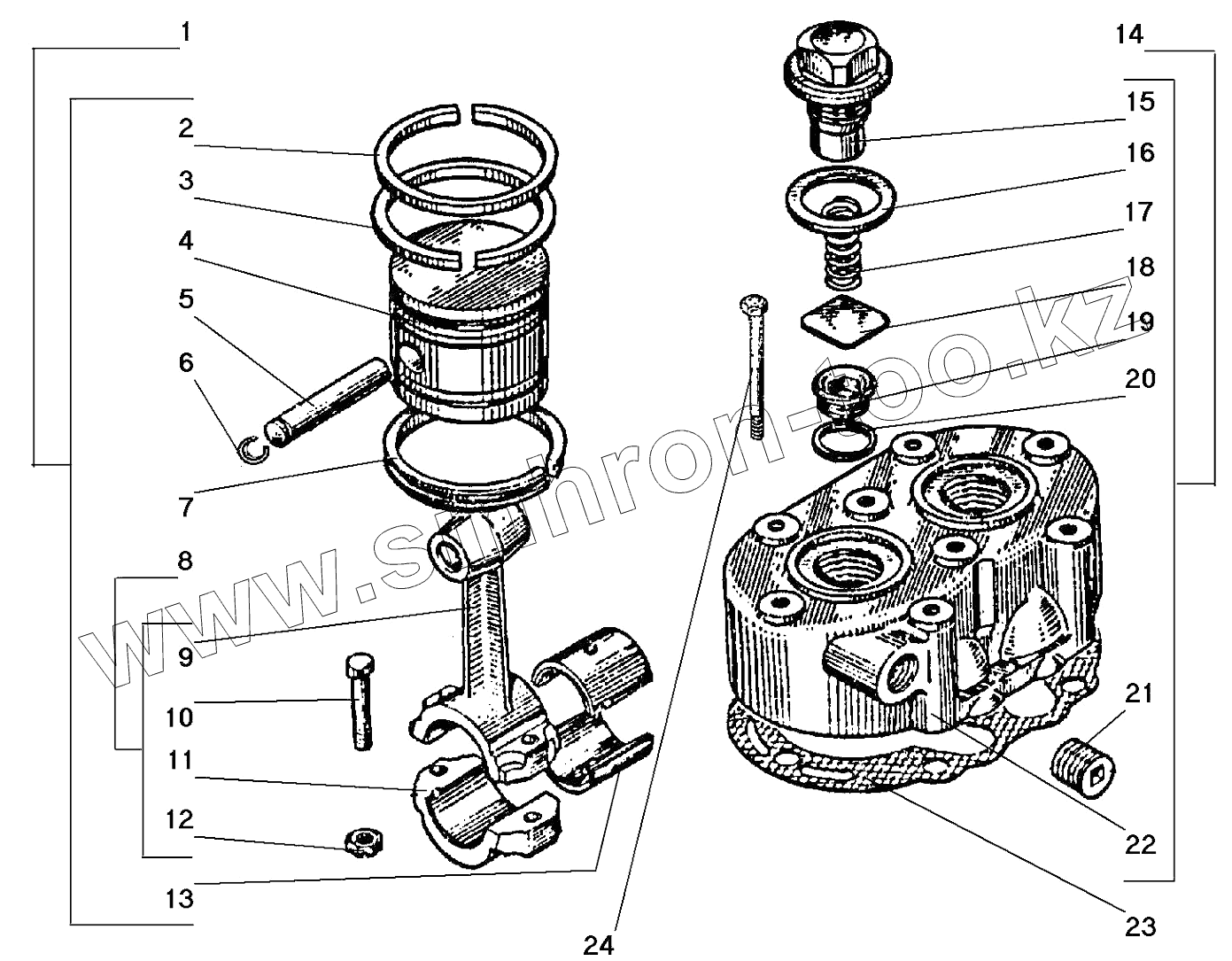

Каталог запасных частей к технике: УралАЗ СПТС УРАЛ-32552. Головка и поршень компрессора
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 130-3509150-05 | Поршень с шатуном | |
| 2 | 130-3509164 | Кольцо поршня компрессионное | |
| 3 | 130-3509164-01 | Кольцо компрессионное | |
| 4 | 130-3509160-02 | Поршень | |
| 5 | 130-3509170 | Палец компрессора поршневой | |
| 6 | 130-3509172 | Кольцо поршневого пальца стопорное | |
| 7 | 130-3509166 | Кольцо поршня маслосъемное | |
| 8 | 130-3509180-05 | Шатун в сборе | |
| 9 | 130-3509190-40 | Шатун | |
| 10 | 120-3509200-10 | Болт | |
| 11 | 130-3509196-30 | Крышка шатуна | |
| 12 | 303180-01 | Гайка | |
| 13 | 130-3509092-01 | Вкладыш шатуна | |
| 14 | 130-3509039-03 | Головка компрессора в сборе | |
| 15 | 120-3509044 | Пробка нагнетательного клапана | |
| 16 | 120-3509045 | Прокладка пробки | |
| 17 | 120-3509048 | Пружина нагнетательного клапана | |
| 18 | 130-3509050 | Клапан нагнетательный | |
| 19 | 130-3509051-А | Седло нагнетательного клапана | |
| 20 | 130-3509055 | Прокладка седла нагнетательного клапана | |
| 21 | 483014 | Заглушка | |
| 22 | 130-3509040-02 | Головка компрессора | |
| 23 | 130-3509043-А | Прокладка головки компрессора | |
| 24 | 200271-П29 | Болт М8-6gх60 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
