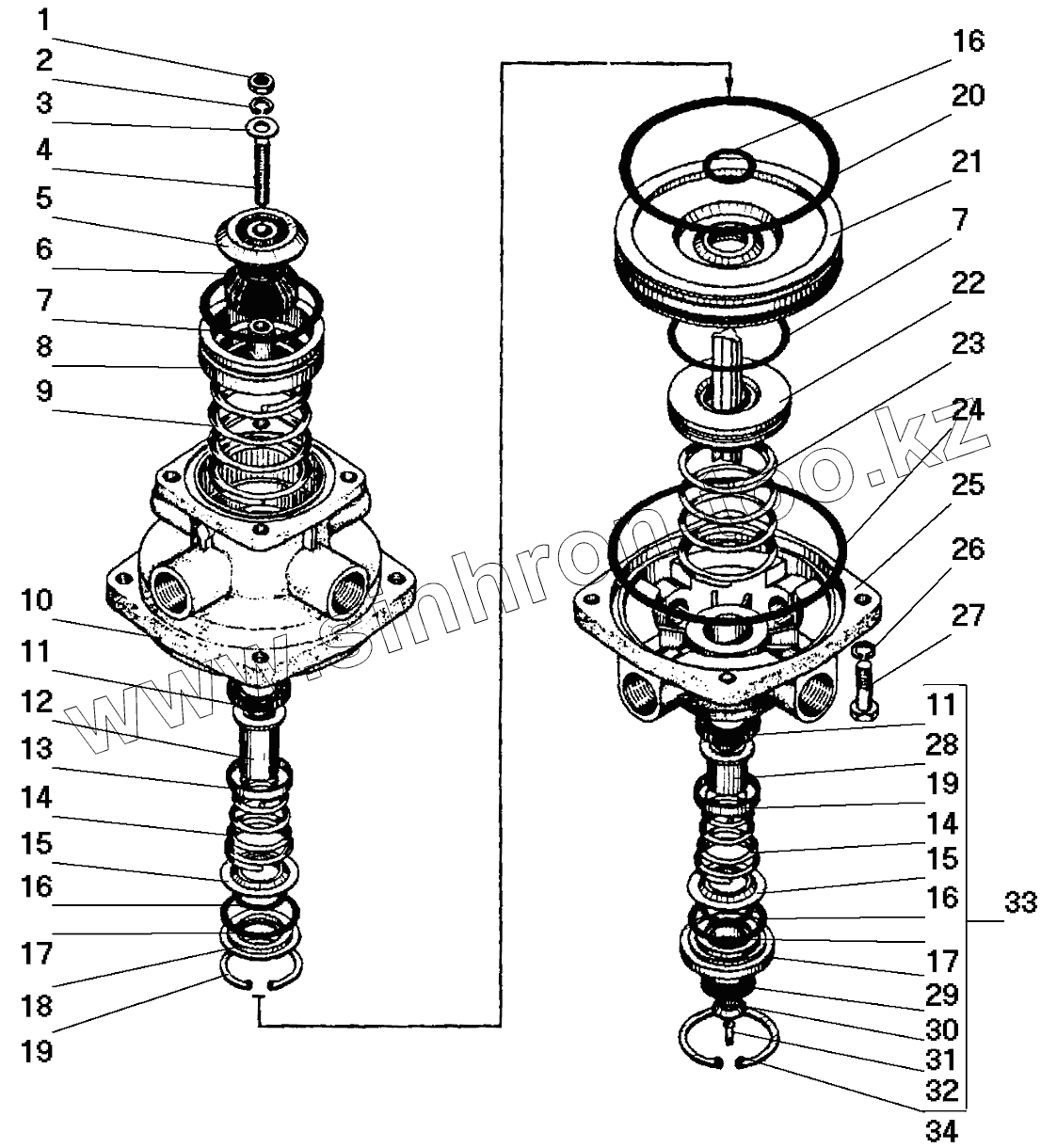

Каталог запасных частей к технике: УралАЗ СПТС УРАЛ-32552. Детали тормозного двухсекционного крана

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

7

8

9

10

11

11

12

13

14

14

15

15

16

16

16

17

17

18

19

19

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

Позиция на иллюстрации	Заводской номер детали		Название детали
1	250508-П29		Гайка М6-6Н
2	305887-П29		Шайба 6 пружинная
3	305893-П29		Шайба 7 плоская
4	302200-П29		Винт М6х35
5	100-3514056		Тарелка пружины
6	100-3514055		Элемент уравновешивающий
7	100-3514035		Кольцо О-образное 54,2х3
8	100-3514052		Поршень верхний
9	100-3514050		Пружина
10	100-3514020		Корпус верхний
11	100-3514023		Кольцо клапана
12	100-3514022		Корпус клапана
13	100-3514024		Колпачок
14	100-3514026		Пружина
15	100-3514027		Кольцо опорное
16	100-3514028		Кольцо О-образное 20,3х2,4
17	100-3536029		Кольцо О-образное 32х3
18	100-3514030		Обойма
19	489306-П2		Кольцо упорное 38х1,5
20	100-3514033		Кольцо О-образное 100х3
21	100-3514032		Поршень большой
22	100-3514034		Поршень малый
23	100-3514036		Пружина
24	100-3514049		Кольцо О-образное 109,5х3
25	100-3514040		Корпус нижний
26	305890-П2		Шайба 8 пружинная
27	201458-П29		Болт М8-6gх25
28	100-3514042		Корпус клапана
29	100-3514045		Корпус
30	100-3514046		Клапан
31	100-3514047		Шайба
32	100-3514048		Заклепка
33	100-3514044		Окно выпускное в сборе
34	489310-П2		Кольцо упорное 45х1,75

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
