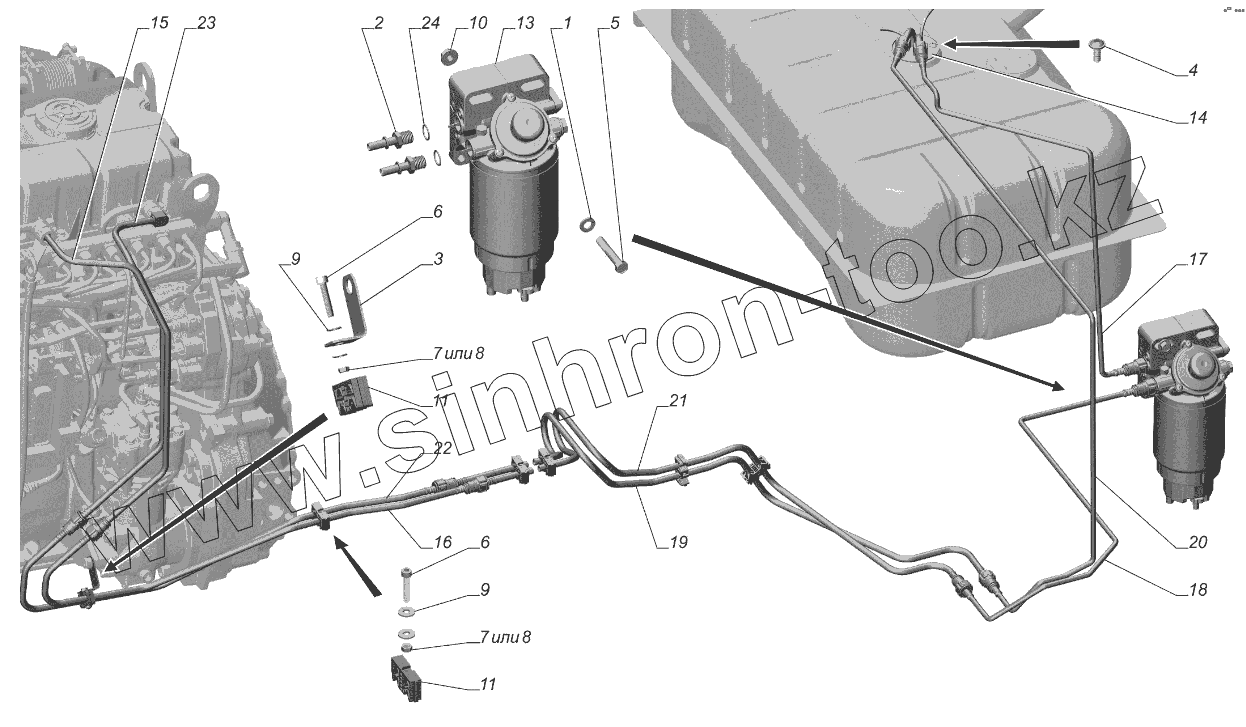

Каталог запасных частей к технике: ПАЗ ВЕКТОР NEXT С40R13 шасси. C40R13-1104001. Установка топливопроводов

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
6
7
7
8
8
9
9
10
11
11
13
14
15
16
17
18
19
20
21
22
23
24
Позиция на иллюстрации Заводской номер детали Название детали
1 252006-П29 Шайба 10
2 33098-1104111 Штуцер
3 C41R13-1104169 Кронштейн
4 3309-1139180 Винт
5 201510-П29 Болт M10-6gx45
6 290006-71 Винт
7 250464-П29 Гайка М5 тяги диафрагмы
8 292103-31 Гайка
9 45 9811 1254 Шайба
10 45 9955 1821 Гайка
11 056080.001 Скоба
13 6660462278 Фильтр предварительной очистки топлива
14 C40R13.1104012 Фланец забора и слива топлива с фильтром под быстросъемы
15 C40R13.1104070 Трубка подачи топлива
16 C40R13.1104075 Трубка подачи топлива
17 C40R13.1104080 Трубка подачи топлива от бака
18 C40R13.1104085 Трубка подачи топлива от фильтра
19 C40R13.1104095 Трубка топливная сливная
20 C40R13.1104100 Трубка топливная сливная
21 C40R13.1104133 Трубка подачи топлива
22 C40R13.1104152 Трубка топливная сливная
23 C40R13.1104188 Трубка слива топлива от двигателя
24 3309.1104288 Шайба
