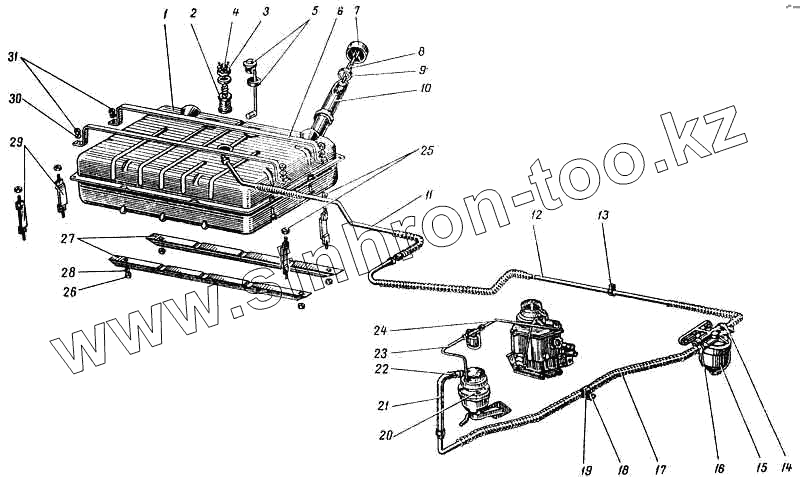

Каталог запасных частей к технике: ПАЗ-672М. Топливный бак и топливопровод
1
2
3
4
5
6
7
8
9
10
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 66-01-1101011 | Бак топливный левый с пробкой в сборе | |
| 2 | 66-1004040 | Фланец фильтра приемной трубы | |
| 3 | 224598-П8 | Винт М5х12 | |
| 4 | 66-71-110412 | Трубка приемная топливопровода с фильтром в сборе | |
| 5 | БМ112-А | Датчик указателя уровня топлива | |
| 6 | 672-1101102-Б | Кронштейн крепления бака правый | |
| 7 | 51Ю-1103010 | Пробка топливного бака в сборе | |
| 8 | 51-1002155 | Цепочка пробки | |
| 9 | 51Ю-1103075-А | Прокладка пробки | |
| 10 | 63-1102090 | Труба выдвижная | |
| 14 | 280074-П8 | Штуцер 1/4"х18 прямой для присоединения трубки к отстойнику | |
| 15 | 51А-1105010 | Отстойник бензиновый | |
| 16 | 280074-П8 | Штуцер 1/4"х18 прямой для присоединения трубки к отстойнику | |
| 17 | 672-1104085-Б | Трубка от отстойника к насосу в сборе | |
| 18 | 201418-П8 | Болт М6х16 крепления оси ролика | |
| 19 | 297484-П2 | Скоба крепления трубки | |
| 20 | 53-1106010 | Насос топливный в сборе (тип Б9Д) | |
| 21 | 51-1104100-Б | Шланг в сборе | |
| 22 | 297580-П8 | Пряжка хомутика шланга | |
| 23 | 672-1104134-10 | Трубка от насоса к фильтру в сборе | |
| 24 | 53А-1104128 | Трубка от фильтра к карбюратору в сборе | |
| 25 | 250512-П8 | Гайка М10 болта крепления картера | |
| 26 | 250512-П8 | Гайка М10 болта крепления картера | |
| 27 | 672-1101116 | Балка крепления бака | |
| 28 | 252136-П2 | Шайба 10 пружинная | |
| 29 | 672-1101110 | Хомут крепления бака в сборе | |
| 30 | 252136-П2 | Шайба 10 пружинная | |
| 31 | 250512-П8 | Гайка М10 болта крепления картера |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
